小型动力设备配套组合式曲轴结构

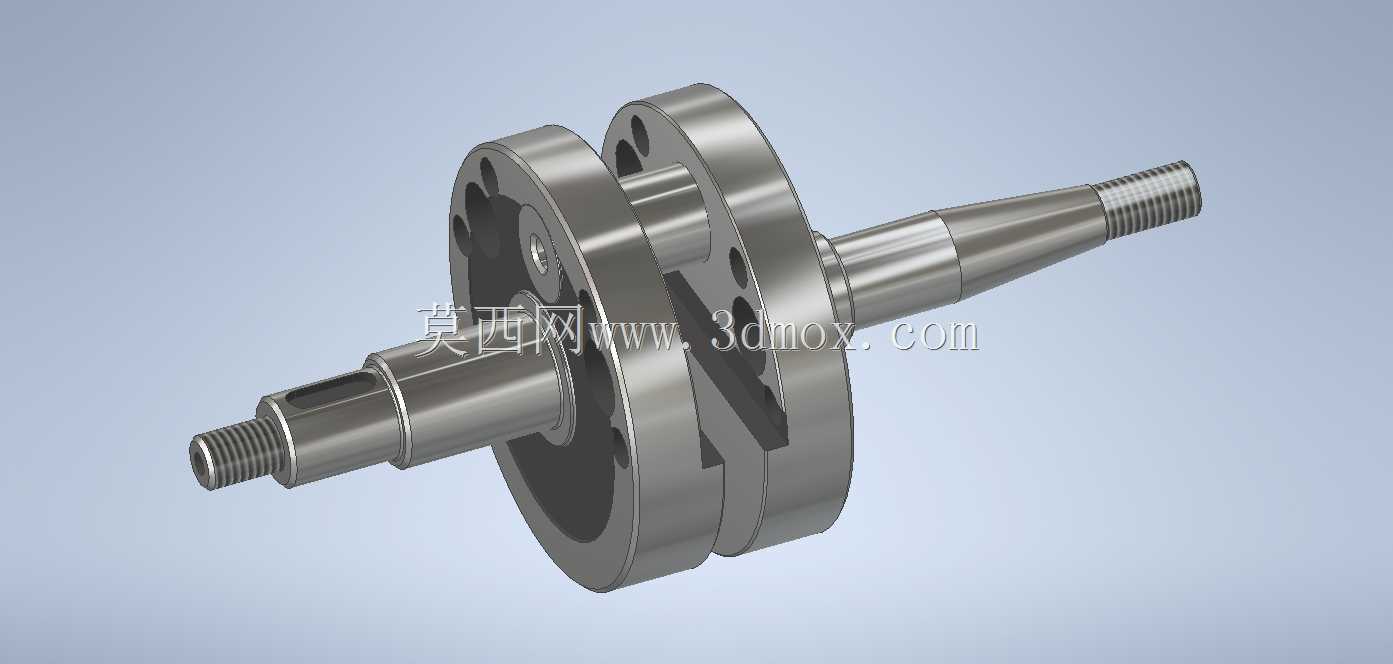

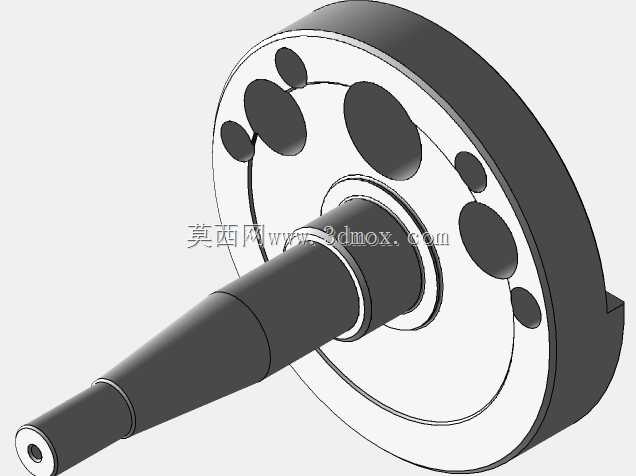

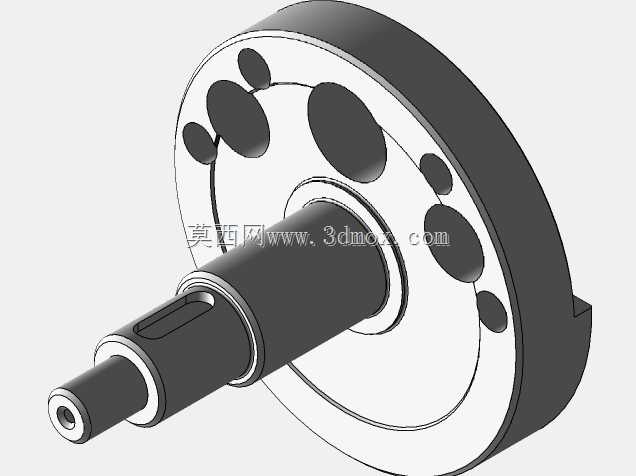

　　这套曲轴结构主要适配小排量单缸动力单元，常见于通用小型汽油机、便携发电机组、园林植保机械以及小型电动代步车的动力输出端，核心作用是承接活塞连杆组传递的往复作用力，将其转换为旋转扭矩向外输出，驱动后续负载端的传动机构运转。从结构设计来看，整体采用分体组合式曲柄结构，两侧输出轴段做了差异化设计，一端为锥面配合结构，用于安装飞轮或者磁钢转子，锥度匹配通用小动力的标准安装锥度，端部设置外螺纹段，用于锁紧螺母固定配合件，避免高速运转时配合件松脱；另一端为等直径外螺纹轴段，用于连接动力输出端的联轴器或者带轮，可根据不同负载需求匹配对应的传动连接件。

　　中间的曲柄配重块采用对称减重孔设计，在保证回转平衡所需配重质量的前提下，尽可能降低曲柄自身的转动惯量，减少动力启动阶段的扭矩损耗，同时减重孔的位置经过动平衡校核，确保额定转速下的回转振动控制在允许范围内，避免整机运转时出现异常抖动。曲柄与主轴颈的配合面采用过盈压装加定位销的组合固定方式，相比整体锻造曲轴，分体式结构加工难度更低，不需要大型锻造设备即可完成生产，同时后期维护时如果单段轴颈出现磨损，可以单独更换对应轴段，降低维修成本。安装边界方面，两侧主轴颈的同轴度公差控制在0.02mm以内，确保回转时不会出现偏磨，曲柄回转直径匹配对应缸径的活塞行程，安装时需要注意曲柄销与连杆大头瓦的配合间隙，预留热膨胀余量，避免高速运转时出现抱瓦故障。主轴颈的表面做了高频淬火处理，硬度达到HRC55-60，提升轴颈表面的耐磨性能，适配滚动轴承或者滑动轴承的配合需求，对应安装轴承的轴颈尺寸公差采用k6配合等级，保证轴承内圈与轴颈的可靠固定，不会出现跑内圈的故障。

　　实际应用场景中，这类曲轴的额定工作转速通常在3000-6000转区间，可适配排量50-125cc的单缸动力单元，除了燃油动力设备外，也可经过尺寸调整后适配小型高速伺服电机的输出端偏心传动结构，用于小型振动设备、按摩器械的偏心动力输出。设计过程中需要重点校核曲柄销的疲劳强度，因为动力冲程中连杆传递的爆发压力会周期性作用在曲柄销位置，长期交变载荷下容易出现疲劳断裂，因此曲柄销与曲柄臂的过渡位置采用大圆角过渡，减少应力集中，同时圆角位置做滚压强化处理，提升表面残余压应力，增强疲劳寿命。

　　配重块的轮廓做了圆弧倒角处理，避免高速回转时与曲轴箱内部的其他零部件发生运动干涉，曲轴箱内部的安装空间需要预留至少3mm的安全间隙，确保曲轴在受热膨胀、存在微小动平衡偏差的情况下，也不会与箱体内壁发生刮碰。两端的螺纹段都设置了退刀槽，避免螺纹加工时出现应力集中，同时退刀槽的宽度匹配标准锁紧螺母的厚度，保证螺母锁紧后端面能够可靠压紧配合件的端面，不会出现虚压的情况。锥面配合段的表面粗糙度控制在Ra1.6以内，保证与飞轮锥孔的接触面积达到85%以上，依靠锥面的摩擦力传递扭矩，配合端部的锁紧螺母，可传递的最大扭矩满足动力单元的峰值输出要求，不会出现打滑问题。
