CA6140车床副马达离合传动盘结构

　　离合盘在普通车床进给与辅助动力切换回路中承担扭矩传递、动力接合和过载脱开的作用，尤其在CA6140这类卧式车床的副马达传动支路里，它不是单纯的装饰性圆盘，而是介于驱动端与执行端之间的受力连接件。实际装配时，该件通常布置在靠近副马达输出侧的狭窄空间内，外缘随轴系旋转，中心区域通过多边形或花键状配合结构与轴套、接合件形成周向约束，盘面预留的异形开孔则用于避让紧固件、拨叉动作轨迹或相关联动零件。

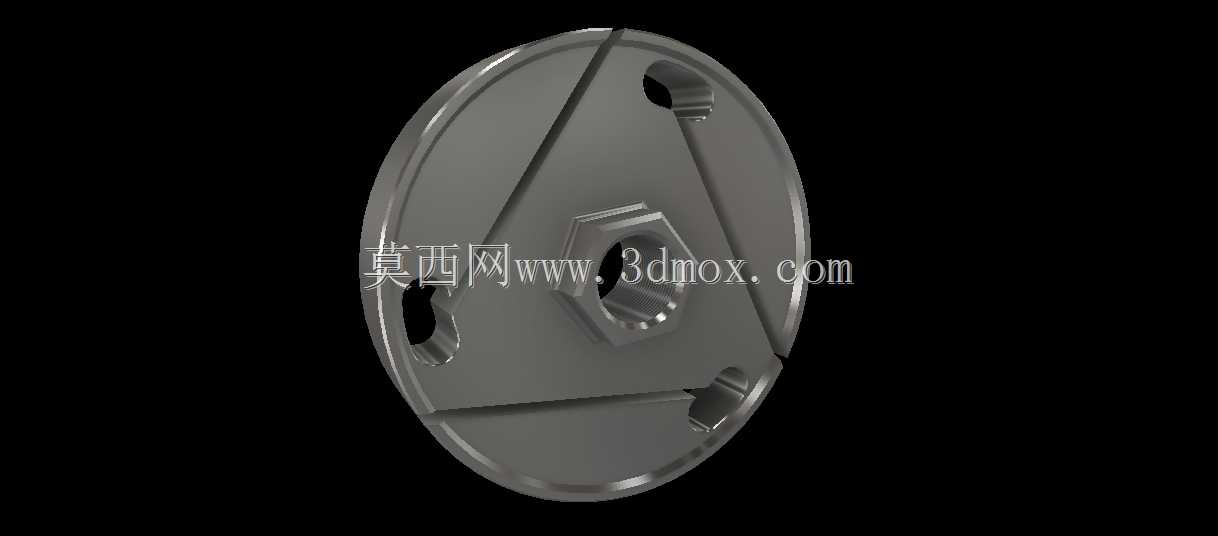

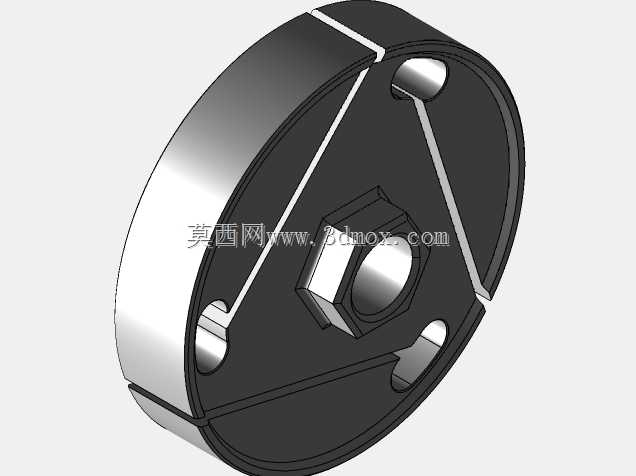

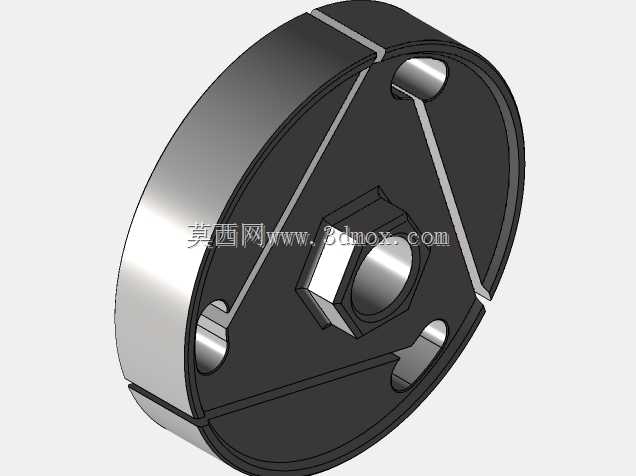

　　从结构形态看，零件主体为薄盘式构型，外圆轮廓承担旋转时的边界限制，盘面上设置有多处非对称缺口和局部凸台。这样的布局并非随意开孔：靠近外缘的缺口需要兼顾减重、装配通过和运动避让；中心凸起的多边形座用于传递扭矩，其侧壁厚度、过渡圆角和根部加强方式直接影响反复接合时的抗疲劳能力。盘面上斜向分布的加强筋将外缘与中心座连接起来，使薄板在承受轴向压紧力和切向摩擦力时不易产生翘曲。对于离合器类零件，平面度往往比外观完整性更关键，若盘面受压后发生微变形，接合过程就容易出现局部贴合、打滑发热或脱开不彻底。

　　设计这类零件时，首先要明确它在传动链中的位置。副马达输出的运动经过减速或连接机构到达离合盘，再由离合盘把扭矩传给后续齿轮、轴或执行部件。接合状态下，盘面与摩擦副或压紧件之间需要保持稳定接触；脱开状态下，相关表面之间又要留有足够间隙，避免带转和拖滞。因此，盘体厚度不能只按静态强度选取，还要考虑轴向压紧后的刚度响应。过薄会导致承压面凹陷、螺钉孔周边变形；过厚则增加转动惯量，使副马达启动和换向时的瞬时负载变大，也会挤占箱体内原本有限的安装空间。

　　中心配合区是整个零件的功能核心。多边形孔或异形轴座能够提供比普通圆孔更明确的周向定位，减少单纯依靠键连接时的间隙累积。建模时需要关注配合面的有效接触长度，孔口倒角不能过大，否则会缩短实际承载段；根部也不宜形成尖锐交线，因为离合动作频繁时，应力会集中在凸台与盘板交接处。实际工程中常在这里设置连续圆角，并让加强筋以平缓方式汇入中心座，使扭矩从孔壁传递到盘体时路径更顺畅。

　　外缘与开孔之间的环带宽度同样需要校核。盘体旋转时，缺口边缘会打断连续截面，切向力经过这些位置时容易形成局部高应力。若缺口用于穿过螺栓或销轴，孔边到外圆的最小壁厚应满足装配拧紧和传动承载双重要求；若缺口用于拨叉或联动件运动，则还要核对运动包络，保证在接合、脱开两个极限位置都不发生干涉。盘面几个缺口的方位角与中心多边形的相位关系需要保持一致，这关系到装配时能否一次装入，也关系到后续维护拆卸是否方便。

　　安装边界方面，该零件的轴向尺寸受副马达、轴套和相邻齿轮位置共同约束。外圆直径不能与箱体内壁、润滑挡板或其他旋转件相碰；盘面上的凸台高度要纳入轴向尺寸链，避免离合器压紧后与固定件产生摩擦。对于卧式车床而言，箱体内部多采用油浴或飞溅润滑，盘体外形不宜形成容易积存油泥的封闭死角，开孔和筋条走向应有利于润滑油通过，同时在高速旋转时不应产生明显搅动阻力。

　　从使用工况看，车床副马达离合动作虽然不像主传动那样持续承受最大切削扭矩，但会频繁经历启动、接合、加载、脱开和停止的循环。每次接合瞬间，孔座与盘面都要承受冲击性扭矩；长期使用后，多边形配合面可能出现压痕，盘板可能产生轻微弯曲。结构设计上通过中心加厚、外缘卷边式轮廓和斜向筋条共同提高刚性，使受力从中心向圆周扩散，而不是集中在单一截面上。

　　三维建模时，应先建立回转基准和中心配合孔，再按装配关系确定各缺口的相位。外圆、端面和孔座之间的同轴度、垂直度需要在模型中通过明确基准体现；筋条与盘体交接处建议保留圆角特征，不宜为了简化而删除。异形缺口不能只按二维轮廓拉伸，应结合螺钉头、销轴和拨叉的实际运动空间逐一检查。对于需要进入加工或装配评审的模型，还应把相邻轴、挡圈、紧固件和摩擦片以简化形式装入，核对轴向压紧行程、径向间隙和拆装路径。

　　这种离合盘的价值在于把动力传递、轴向承压、运动避让和周向定位集成在一个盘状零件上。结构看似简单，但每一处开孔、凸台和筋条都对应具体装配或受力需求。面向机床维修、改装或结构复盘时，理解这些边界条件，比单纯复制外形更能保证零件在副马达传动系统中的可靠运行。
