锥形弯管排气导流结构设计

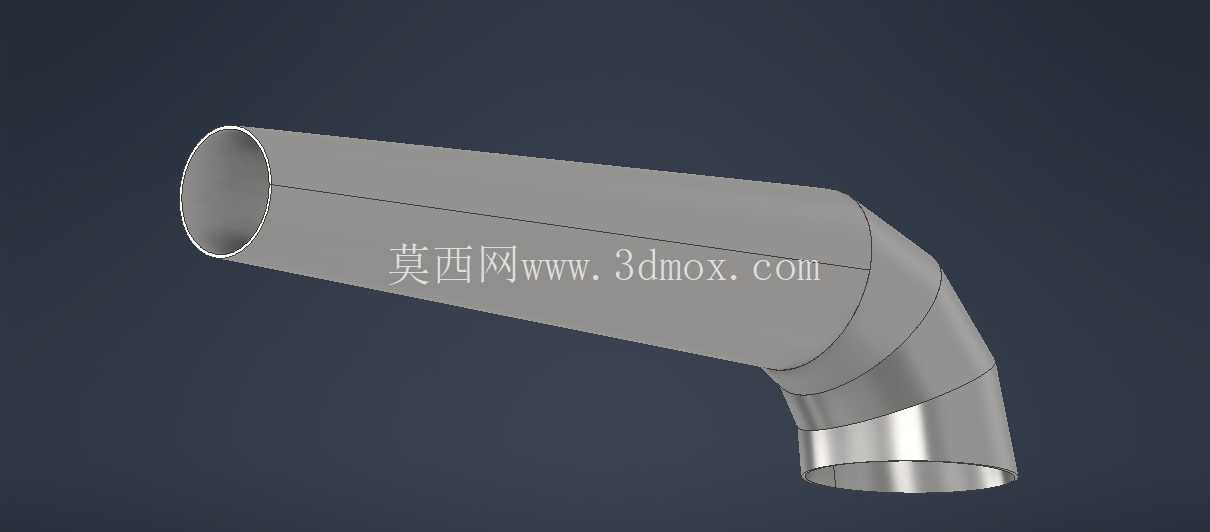

　　在各类需要介质导流排气的工业场景中，管路的转向与截面变化设计直接影响整个系统的运行效率，这类带渐变截面的弯转排气构件，常应用在动力设备排气端、工业通风管路转向段、工艺废气收集管路的转角位置，承担着改变介质流向同时适配不同通径接口的作用。不同于等径直弯管的设计逻辑，这款锥形弯转排气结构采用了分段式的曲面过渡设计，从一端的等径直筒段开始，沿着弯转路径逐步完成截面的锥度变化，最终在另一端形成适配不同安装口径的连接端，整个弯转段没有采用生硬的直角拼接，而是通过多段平滑曲面连续过渡，最大程度降低介质在转向过程中的涡流损失。从实际工程应用的角度看，这类构件的设计首先要考虑安装边界的约束，两端的接口分别对应不同通径的管路对接，直筒段的长度需要满足法兰或者卡箍连接的装配空间要求，弯转的曲率半径需要避开周边设备的干涉范围，同时锥形段的锥度变化率不能过大，否则会造成介质流速的突变，引发管路振动或者异常噪音。设计过程中，曲面的连续性是核心要点，每一段锥面的衔接处都要保证G1连续，避免出现局部的应力集中，因为排气过程中管路会承受持续的介质脉动压力，如果曲面衔接存在折角，长期运行下很容易在折角位置出现疲劳开裂。

　　在实际的设备配套中，这类构件常用来连接不同通径的排气端口，比如小型动力单元的排气出口与后续的消音设备入口，因为两者的通径往往存在差异，同时受安装空间限制无法采用长距离的锥管加独立弯管的组合结构，这种集成了锥度变径与弯转换向的一体式结构，能够大幅减少管路的连接节点，降低泄漏风险，同时节省安装空间。从结构细节上看，整个构件的壁厚保持均匀一致，两端的端口位置做了平齐处理，方便后续焊接或者加装连接紧固件，弯转段的外侧曲面与内侧曲面的曲率经过匹配计算，保证介质在流过弯转位置时，内外侧的流速差控制在合理范围内，不会出现局部的流速过高冲刷管壁，或者流速过低造成杂质沉积的问题。

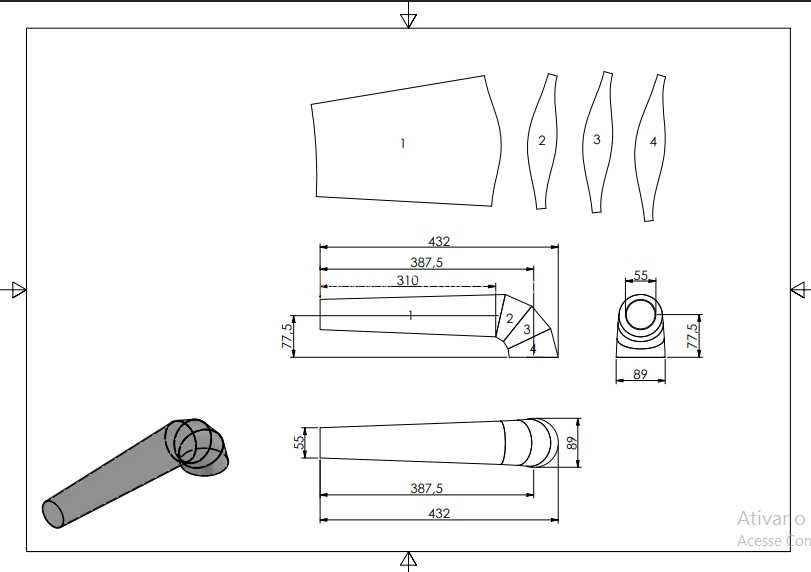

　　在进行三维建模时，需要先确定两端接口的中心距、弯转角度、两端的通径尺寸这几个核心边界参数，再通过扫掠或者多截面放样的方式生成主体曲面，之后对衔接位置做连续性校验，确保曲面没有出现扭曲或者褶皱，最后按照实际使用的壁厚要求做实体加厚，还要对端口位置做工艺性检查，保证后续加工时的端口平整度符合装配要求。这类管路构件在实际选型使用时，需要匹配系统的介质流速范围，锥度的变化要和整个管路的压损计算相匹配，不能因为变径造成整个排气系统的背压过高，影响前端设备的运行效率，同时弯转的角度要根据现场的管路走向确定，这款结构的弯转角度属于常用的钝角转向，适配大部分需要避让周边设备的管路布局场景，安装时两端的对接轴线需要保证同轴度偏差在允许范围内，避免额外的装配应力作用在构件上，影响使用寿命。

　　不同于普通的冲压弯管，这种带锥度的弯转结构无法通过标准管材直接弯制完成，需要通过钣金拼接焊接或者铸造成型的方式加工，所以在建模阶段就要考虑后续的加工工艺性，曲面的分块要符合钣金下料的拼接逻辑，或者铸造的拔模要求，避免出现无法加工的负角结构。在排气系统的管路设计中，这类集成变径与转向功能的构件，能够有效简化管路布局，减少连接配件的使用数量，降低整个管路系统的重量与成本，同时因为减少了连接接缝，整个系统的密封可靠性也能得到提升，尤其在一些对安装空间有严格限制的小型设备配套场景中，这种一体化的结构相比分开采购锥管和弯管再拼接的方案，装配效率更高，管路的整体流畅性也更好。
