自行车智能连锁传动轮组结构设计

　　这套轮组传动结构的设计初衷，是针对城市通勤场景下自行车传动效率优化、踩踏行程匹配的实际需求开发，日常通勤骑行中，多数骑行者的踩踏发力区间集中在曲柄转动的特定角度范围，传统自行车传动结构在整圈踩踏过程中存在发力空程，既浪费骑行者的体力输出，也会在频繁启停的城市路况下降低骑行流畅度，这套连锁传动结构通过固定传动比的匹配，结合轮径参数的适配，让骑行者每完成一次完整的踩踏循环，车辆行进距离刚好适配城市路口常见的通行间距，减少频繁启停过程中的重复发力损耗。

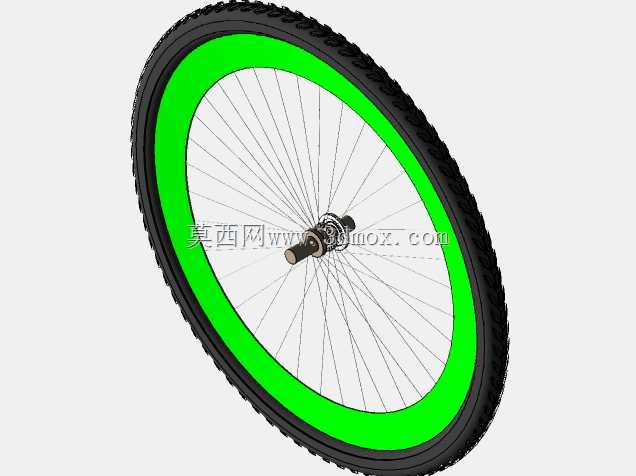

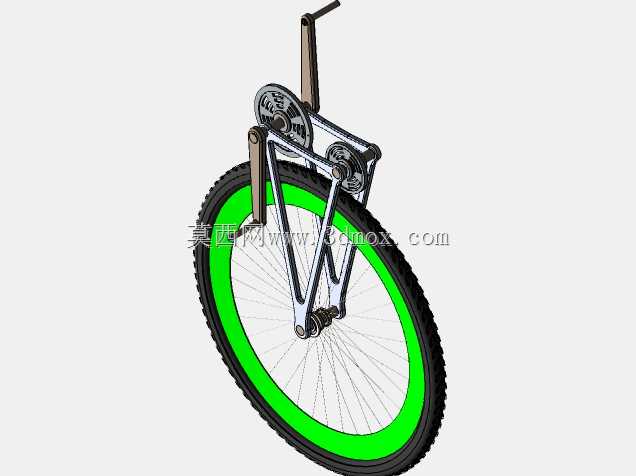

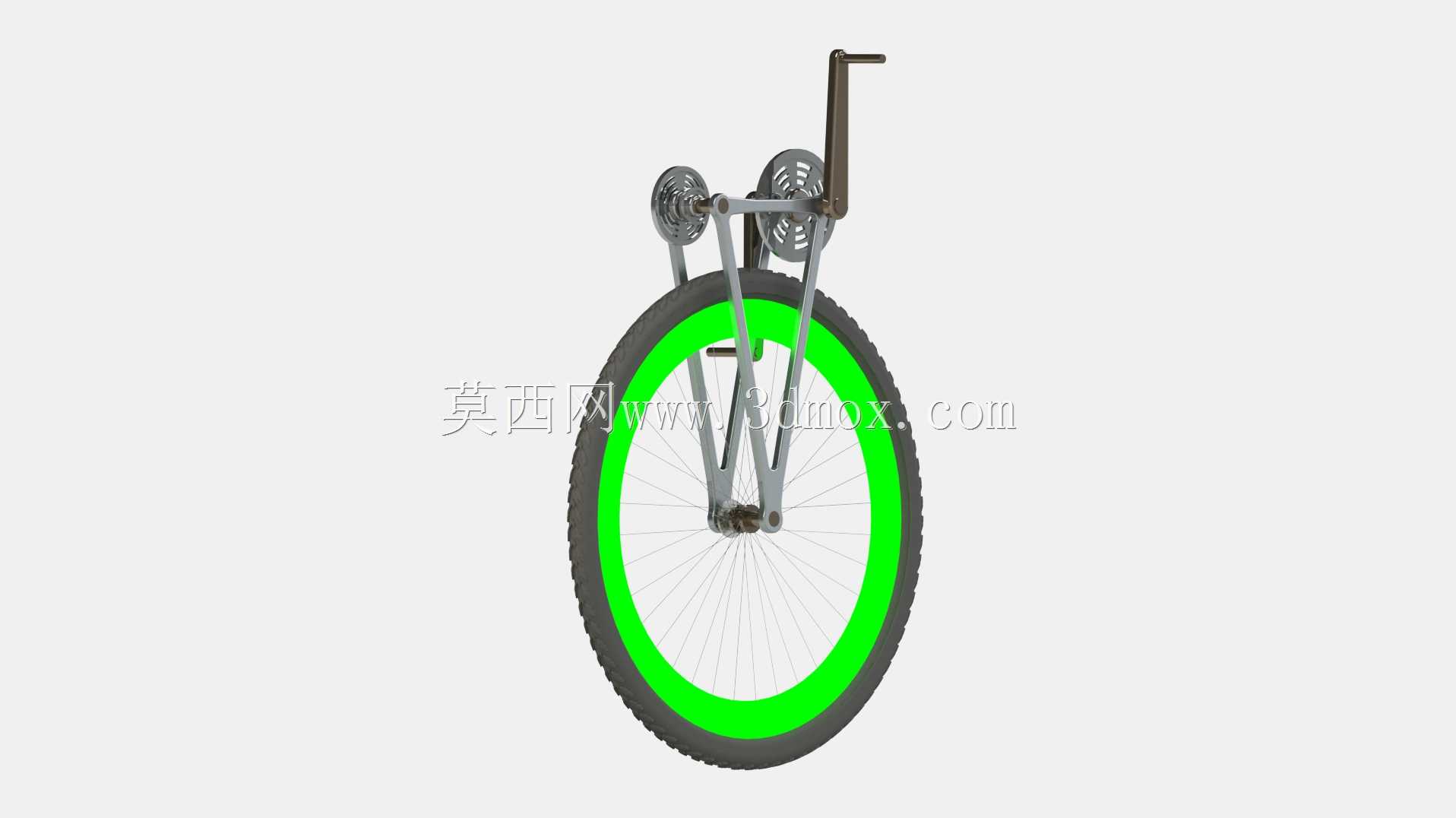

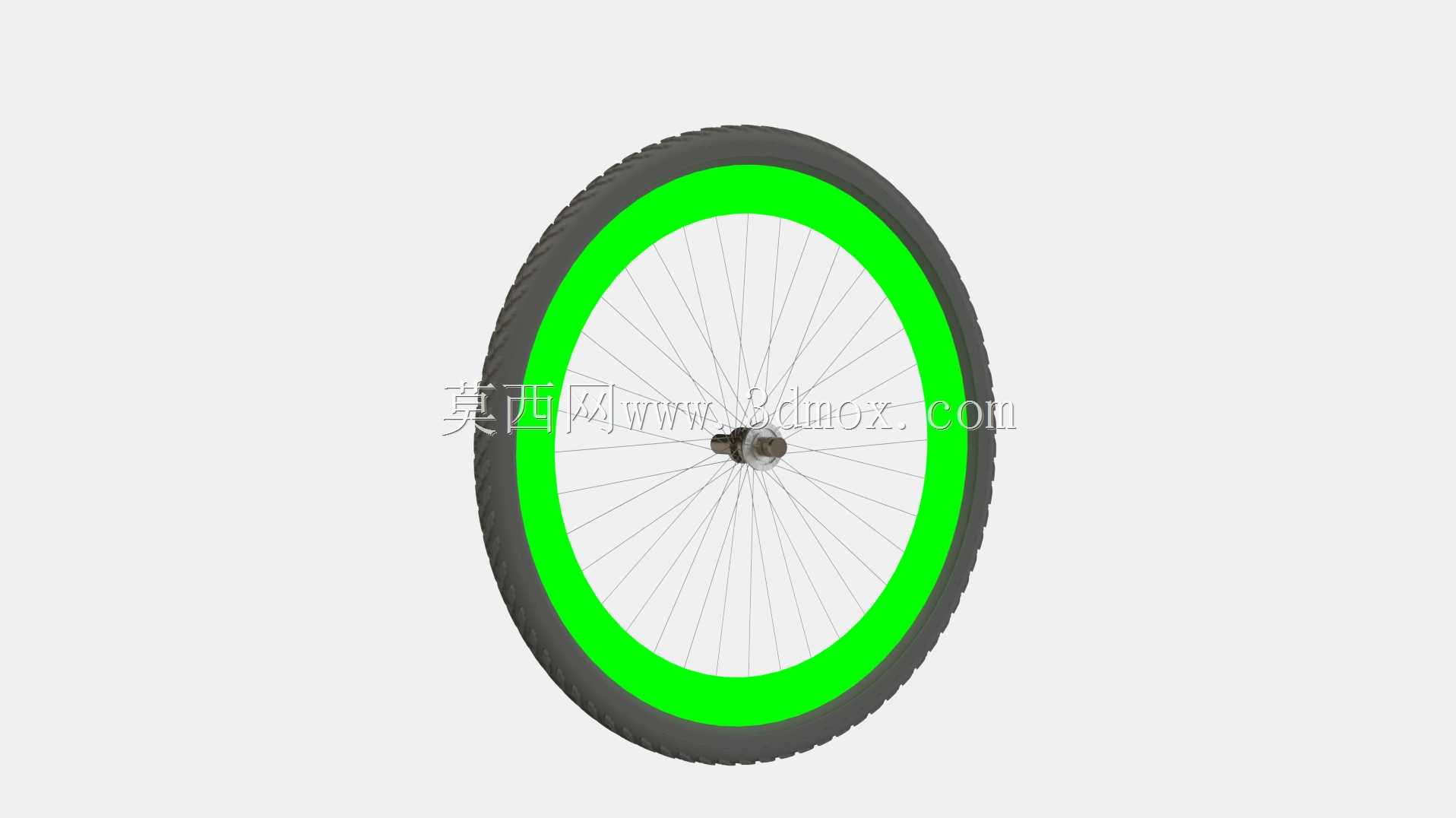

　　从结构组成来看，整套机构集成了驱动曲柄、同轴双联链轮、传动链条、轮组支撑叉臂、大尺寸轮体几个核心部分，轮体采用直径0.762米的标准公路轮规格，轮圈外侧搭配亮绿色标识的防滑轮胎，辐条采用常规等径钢丝辐条排布，保证轮组径向承重能力的同时控制整体重量。传动部分的传动比设定为6.2，这个参数的选定并非随意取值，而是结合普通人日常通勤的平均踏频范围计算得出——当骑行者保持每分钟60次的舒适踏频时，车辆行进速度刚好匹配城市非机动车道的常规通行流速，既不会因为速比过低导致踏频过快产生肌肉疲劳，也不会因为速比过高导致起步踩踏阻力过大，适配红绿灯密集、需要频繁加减速的城市通勤路况。

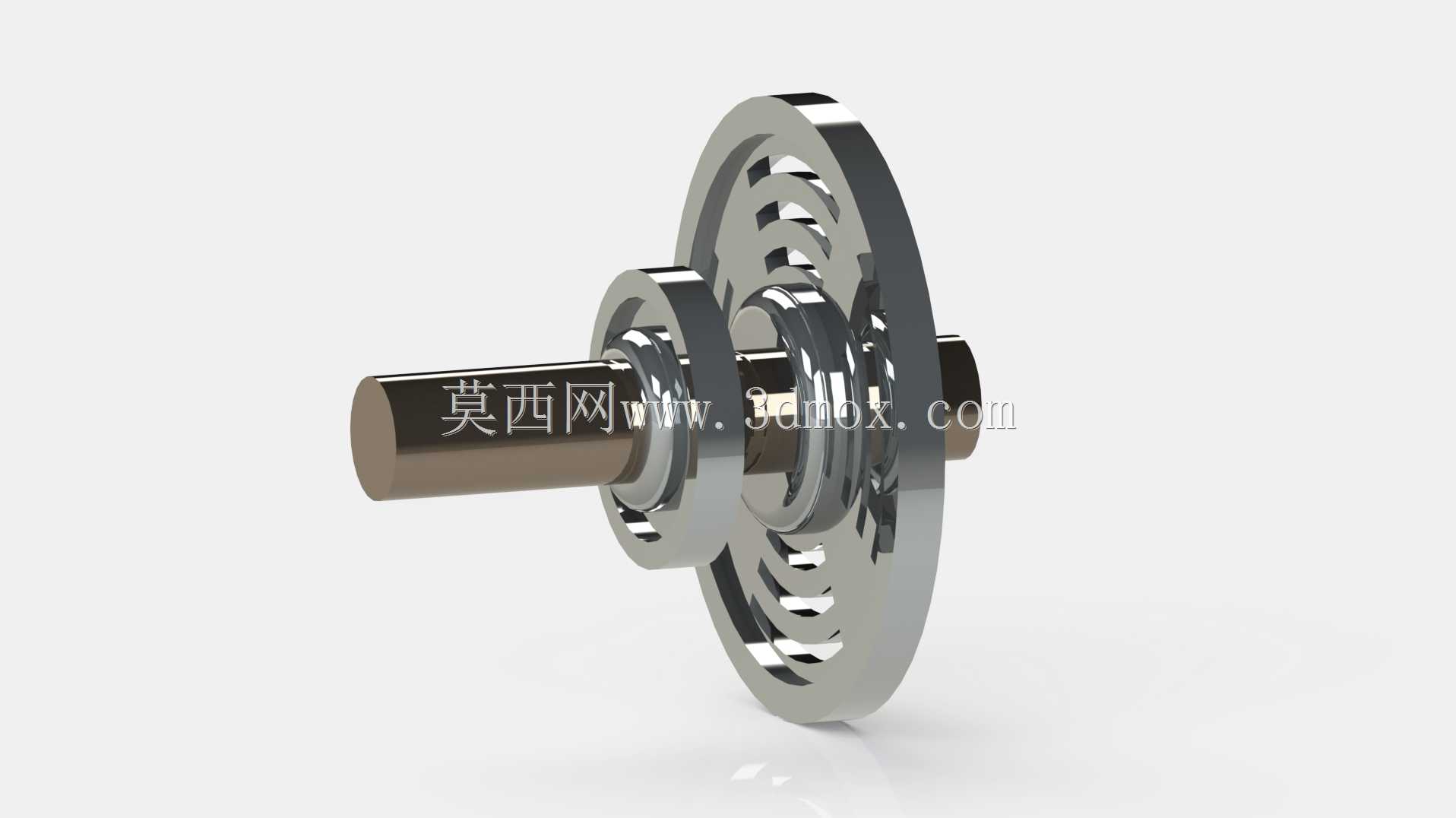

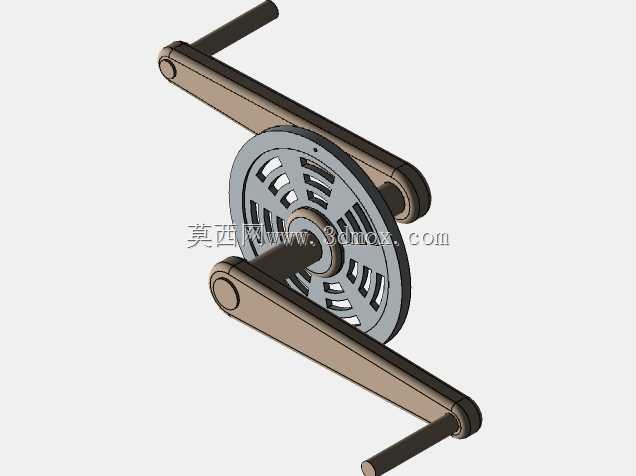

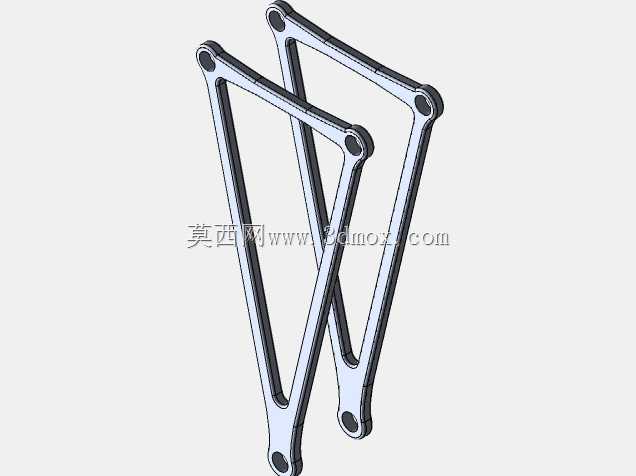

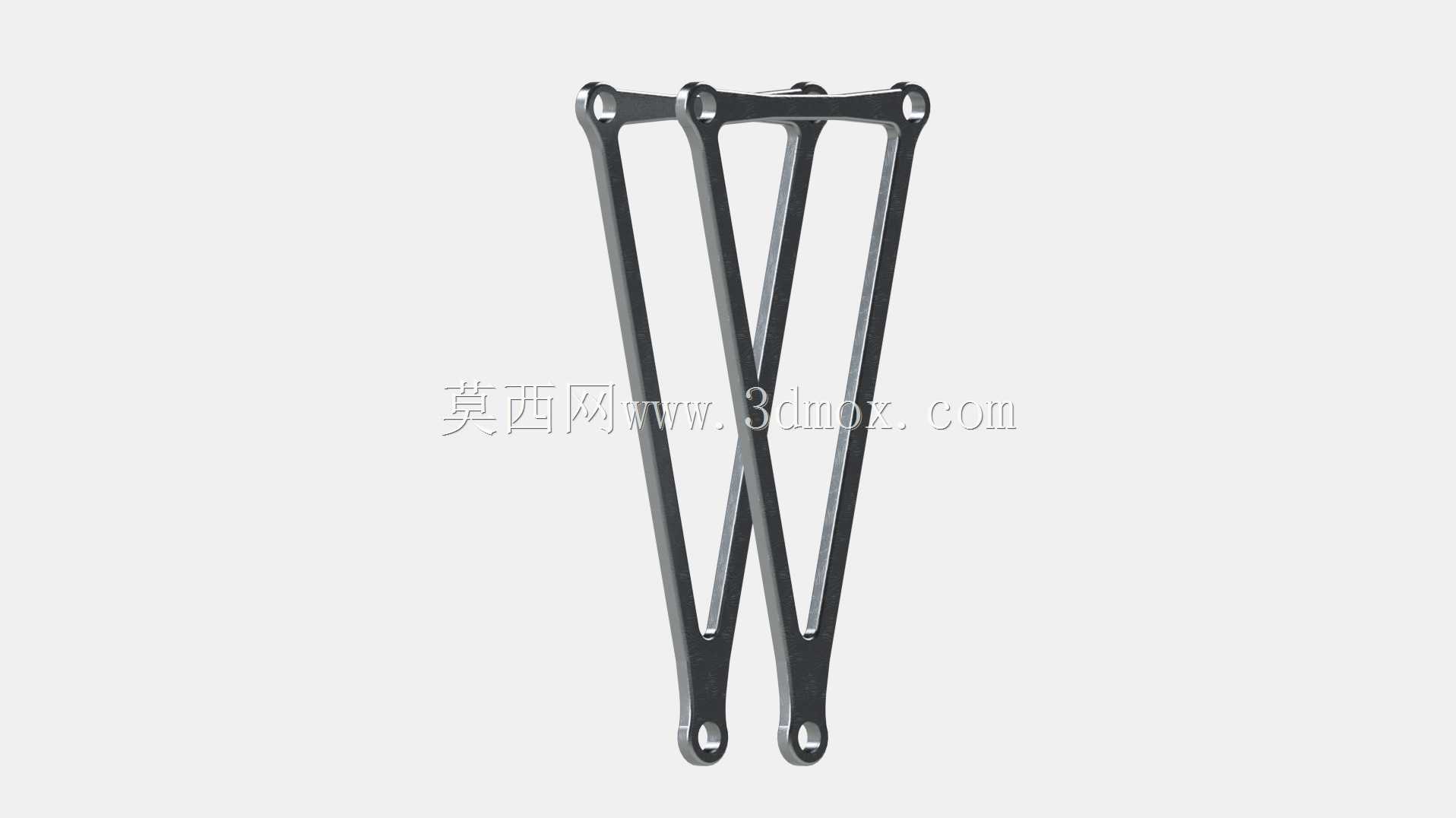

　　安装边界方面，整套轮组的支撑叉臂采用对称式结构，上端预留标准自行车前叉的安装对接位，不需要对常规自行车车架进行额外改孔、焊接加工，直接替换原有前轮即可完成装配，叉臂的横向宽度控制在110毫米范围内，兼容绝大多数城市通勤车、公路车的前叉开档尺寸，不会出现安装干涉问题。驱动曲柄的长度设定为170毫米，符合成年人下肢发力的人体工学尺寸，踩踏时曲柄转动的轨迹不会与轮圈、辐条产生运动干涉，双联链轮的同轴安装结构保证了传动过程中链条始终处于同一平面，减少骑行过程中的链条掉链、偏磨风险，链轮的齿形采用标准滚子链齿廓设计，适配市面上通用的自行车链条规格，后期维护更换配件不需要定制特殊规格零件。

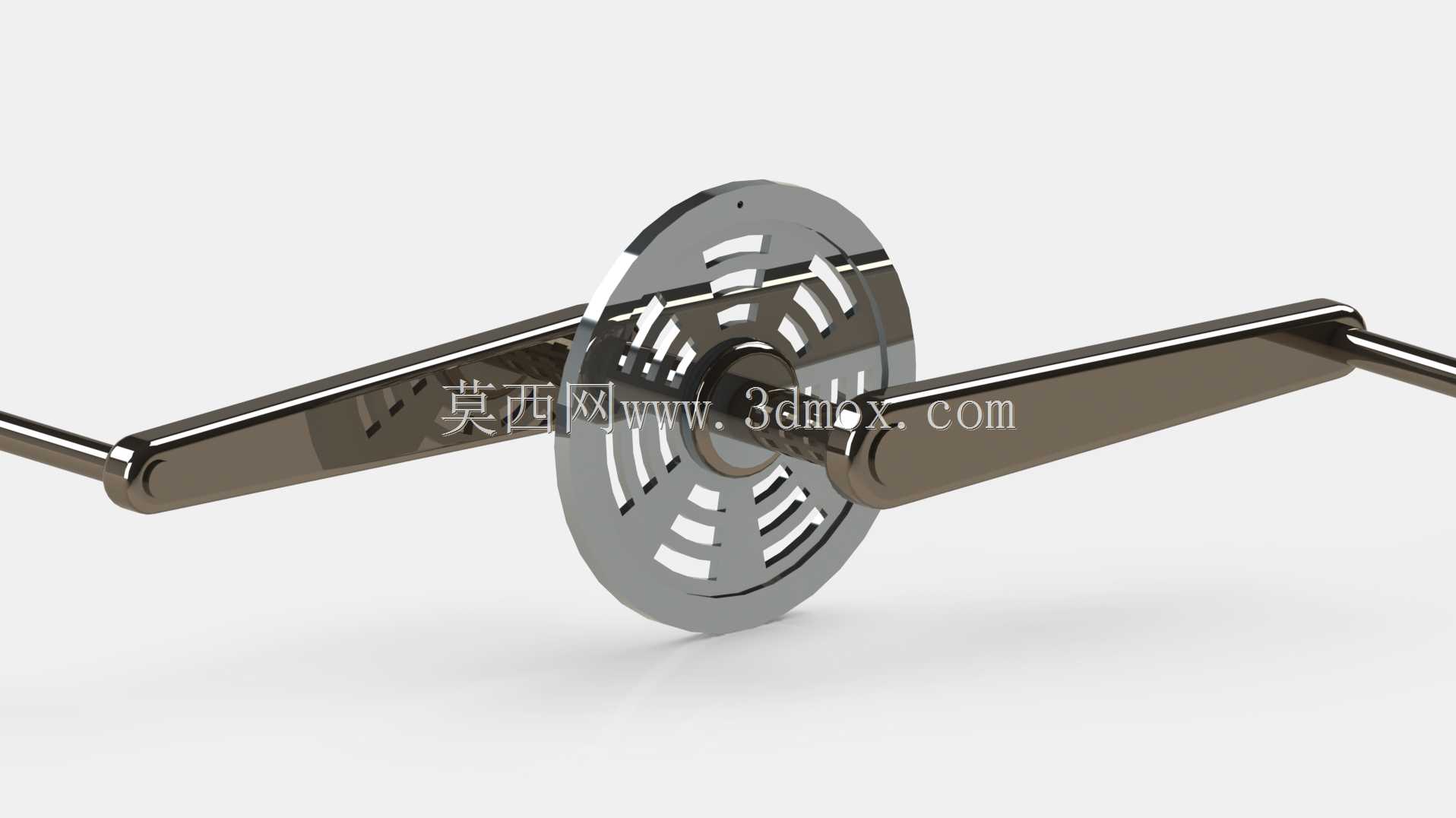

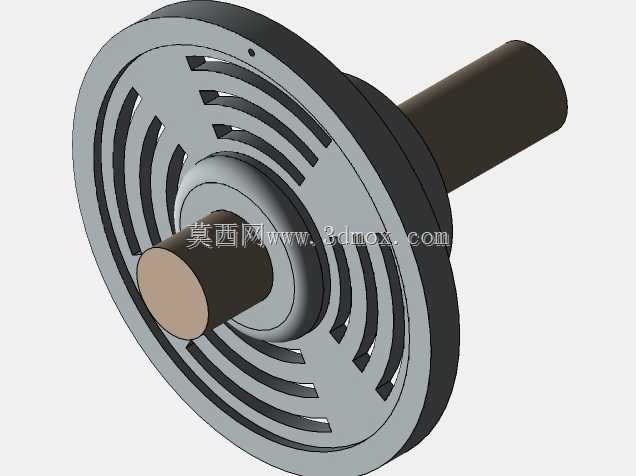

　　实际使用场景中，这套结构除了日常通勤使用外，也可适配公共租赁自行车、短途接驳代步车的使用需求，固定传动比的设计省去了变速机构的复杂结构，减少了外露变速零件的磕碰损坏概率，降低公共场景下车辆的维护成本。轮组的轮胎采用常规公路胎的胎纹设计，在平整铺装路面上的滚动阻力较低，亮绿色的轮圈标识除了装饰作用外，也能在夜间骑行时提升侧面可见度，提升骑行安全性。传动部分的链轮采用镂空结构设计，在保证轮齿抗弯强度的前提下减少了旋转部分的惯量，让起步踩踏时的响应更轻快，不会因为链轮重量过大导致踩踏迟滞。

　　设计过程中，团队针对传动链条的张紧结构做了优化，叉臂上集成了链条张紧调节位，不需要额外加装后拨链器等张紧零件，通过调整链轮的安装偏心距即可实现链条张紧度的调节，长期使用出现链条磨损拉长后，只需要简单调整即可消除链条松旷问题，降低日常维护的操作难度。轮组的轴档部分采用标准自行车花鼓的密封轴承结构，防水防尘等级适配户外雨天骑行的使用需求，不会因为雨水进入导致轴承转动卡滞。整套结构的所有受力部件都经过载荷校核，轮圈可承受100公斤的垂直载荷，链轮齿可承受最大1500牛的瞬时踩踏冲击力，满足日常骑行过程中急加速、过减速带等工况的强度要求，不会出现结构变形、断齿等失效问题。
