适配T3法兰的萨博9000排气歧管结构设计

这款排气歧管主要应用于民用性能改装车与原厂替换维修场景，适配搭载三菱TE05-12B系列涡轮的萨博9000车型，同时可兼容加勒特TB0365、沃尔沃T3系列涡轮增压器的安装匹配，是发动机排气系统中连接气缸盖排气侧与涡轮增压器进气端的核心导流部件，核心作用是将各个气缸排出的高温高压废气有序汇集，平稳输送至涡轮端驱动涡轮叶轮做功，同时尽可能降低各缸排气之间的干涉干扰，维持排气脉冲的稳定性，保障涡轮增压器的响应速度与发动机的充气效率。

在功能特性设计上，这款歧管采用了等长化的流道布局思路，每一段排气支路的弯折角度、内壁曲率都经过反复调整，既保证各缸排气到达涡轮入口的行程差控制在合理区间，减少排气脉冲的相互抵消，又通过顺滑的流道内壁过渡降低废气流动阻力，减少排气背压，帮助发动机在中高转速区间获得更顺畅的排气效率，提升动力输出的平顺性。歧管主体采用弯管拼接的结构形式，兼顾了结构强度与空间利用率，能够承受发动机舱内长期的高温交变负荷，降低热变形带来的密封失效风险。

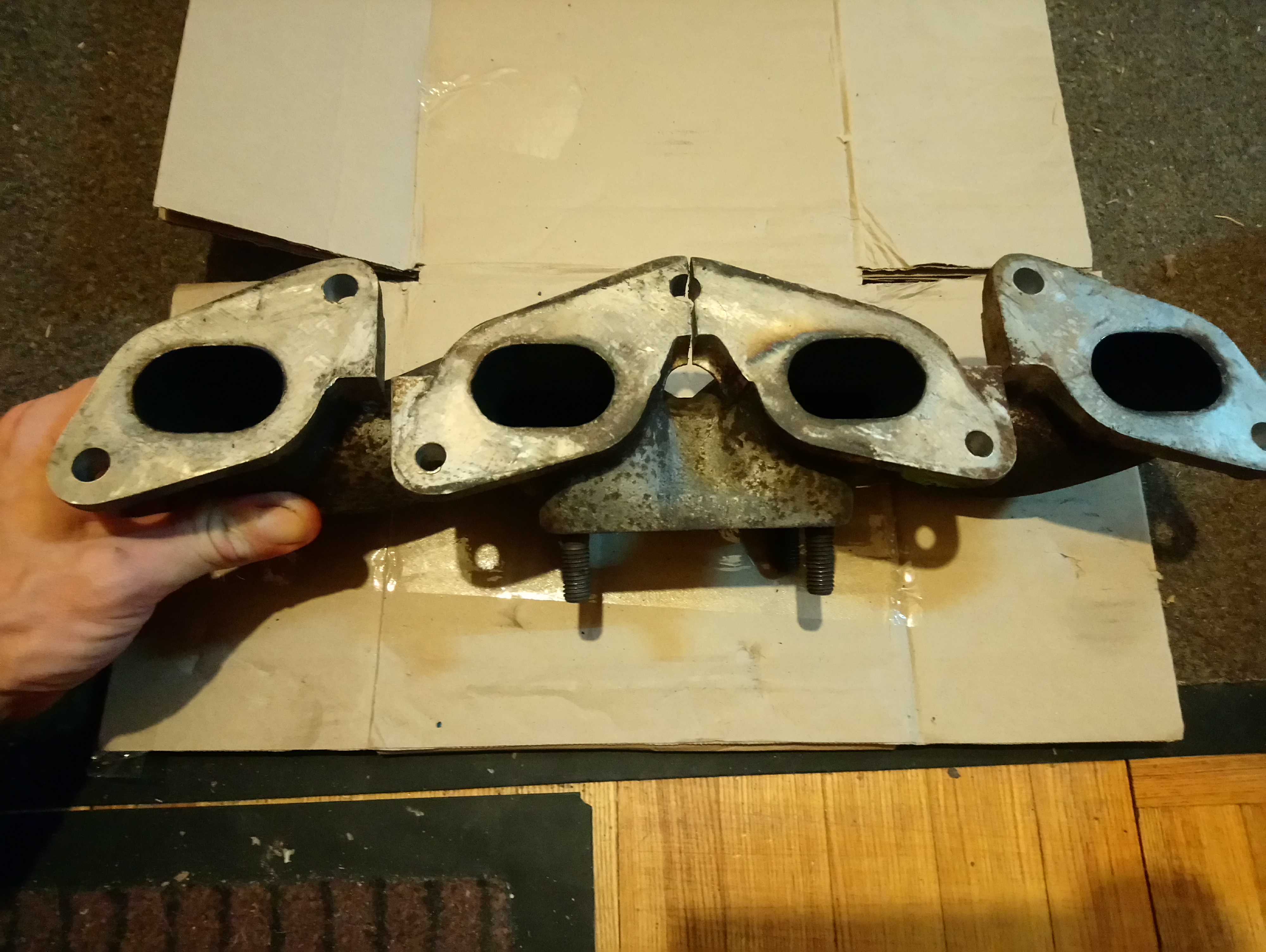

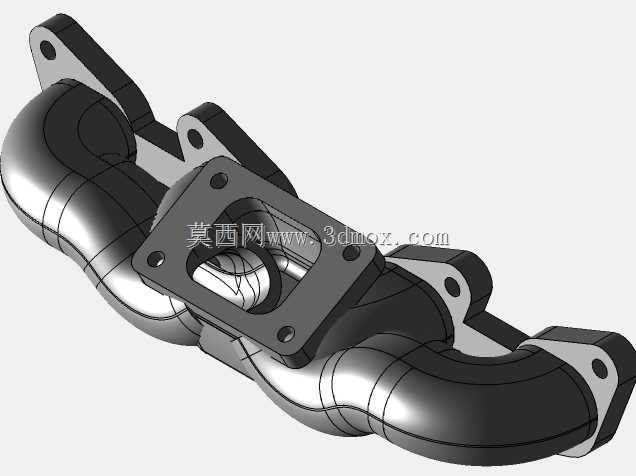

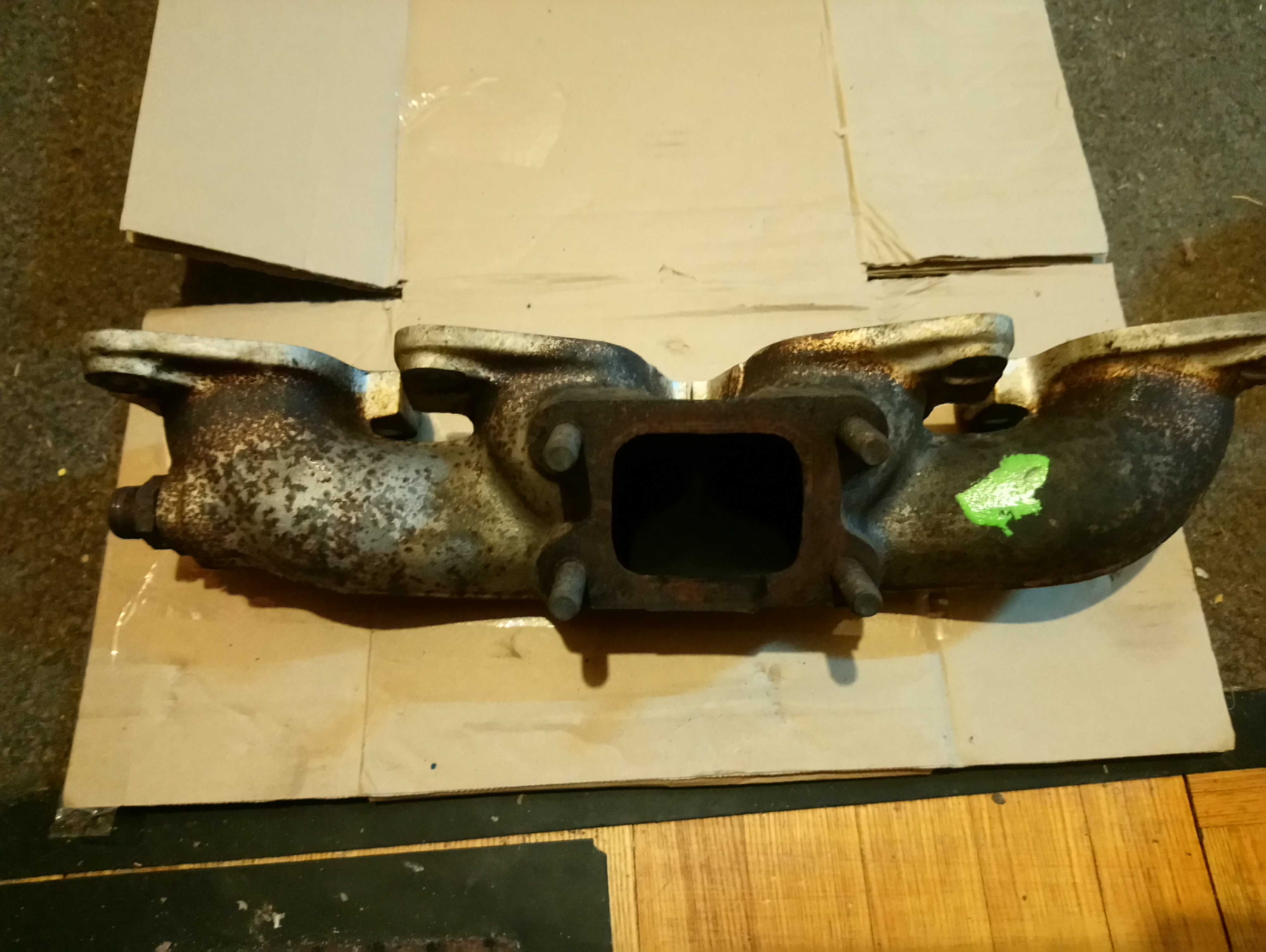

在安装边界与尺寸设计上，歧管的气缸盖连接侧完全匹配萨博9000原厂气缸盖的排气端口布局，安装孔位的位置度、法兰面的平面度都严格遵循原厂装配公差要求，无需额外改装即可直接对位安装，替换原厂歧管时不需要改动周边的发动机悬置、管线布局。涡轮连接侧采用标准T3法兰接口，法兰上的四个安装孔位精准对应T3规格涡轮的进气端安装尺寸，法兰面预留了足够的密封压合宽度，可适配常规的金属排气密封垫片，保证高温高压下的密封可靠性。歧管的整体外轮廓充分考虑了萨博9000发动机舱的狭小空间，各个支路的走向避开了周边的冷却水管、线束、油轨等部件，安装后不会出现运动干涉，同时预留了足够的散热间隙，避免长期高温烘烤周边的橡胶、塑料零部件。

在细节结构设计上，歧管的各个连接法兰都做了加厚处理，提升法兰的刚性，减少长期热胀冷缩带来的法兰翘曲变形问题；流道的弯折处采用大圆弧过渡，避免直角弯折造成的气流紊流，同时减少废气中的颗粒物在弯折处的沉积，长期使用也能维持稳定的流通效率。各个安装支耳的位置与原厂吊耳点位完全匹配，可沿用原厂的排气隔热罩、固定支架，降低改装与维修的配件成本。
