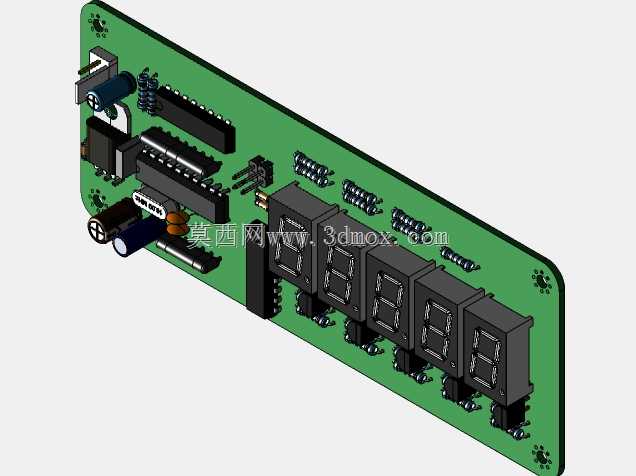

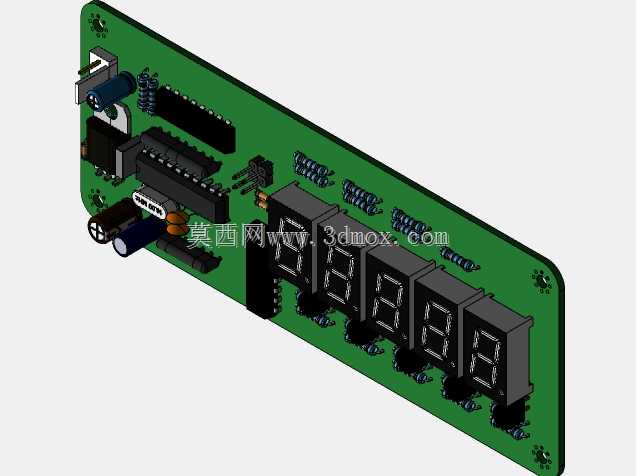

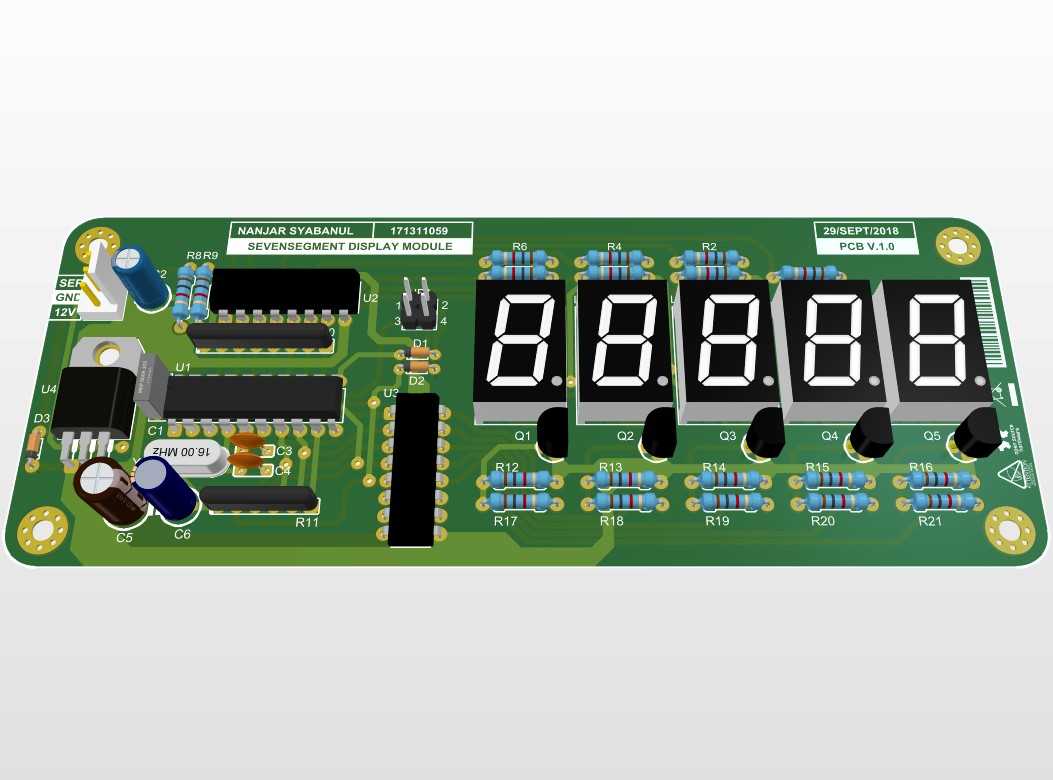

五位共阳七段数码管显示驱动电路板

这款七段显示模块是工业数显场景中常用的人机交互核心部件，广泛应用在小型工控设备参数显示、小型检测仪器数值输出、实验台数据展示、小型机电设备运行状态提示等场景中，能够直观输出阿拉伯数字信息，替代传统指针式显示的读数误差问题，让操作人员快速获取设备当前的运行参数、计数数值、温度或压力等采集数据。模块采用五位一体的共阳七段数码管作为显示核心，每一位数码管都搭配独立的限流电阻组，避免数码管过流烧毁，同时采用动态扫描的驱动逻辑设计，通过板载的驱动芯片完成段选与位选的信号切换，仅需少量IO引脚即可完成五位数字的刷新显示，大幅降低主控端的引脚占用压力。电路板采用FR-4玻纤板材制作，板边预留四个标准安装孔，可直接通过铜柱固定在设备壳体内部的安装位上，安装孔位间距适配常规小型仪表壳体的内部固定柱尺寸，无需额外制作转接支架。板上集成了电源输入接口、信号排针接口，电源部分搭配滤波电容与稳压元件，能够适配工业现场常见的直流供电电压，抑制供电线路中的纹波干扰，避免现场电磁干扰导致的数码管跳数、乱码问题。设计过程中充分考虑了生产装配的便利性，所有直插元件的排布方向统一，波峰焊时无需调整板材方向，贴片元件集中排布在板侧区域，减少生产工序的换线时间；数码管的排布高度统一，安装后显示面齐平，不会出现高低错落导致的视觉观感差问题。板上的驱动芯片全部采用插座式安装，后期维护时若出现芯片损坏可直接插拔更换，无需拆焊整个电路板，降低现场维护的难度与成本。模块的整体厚度控制在较低范围，安装后不会占用过多壳体内部的纵深空间，适配厚度较薄的台式仪表、壁挂式小型数显设备的内部空间要求，显示面的发光亮度均匀，在室内常规光照环境下清晰可读，也可根据使用场景调整限流电阻阻值适配高亮度环境下的显示需求。
