装甲车载火炮稳定控制电器箱结构设计

　　这款电器箱是面向装甲车载30毫米火炮稳定控制系统开发的集成式承载结构，核心作用是为火控相关的电子模块、功率器件提供可靠的机械防护、热管理与电气隔离载体，适配装甲车内部严苛的安装与使用环境。从实际应用场景来看，装甲车辆行驶过程中会持续承受履带带来的高频振动、越野工况下的冲击载荷，同时车内空间紧凑，动力舱周边环境温度波动大，还存在油污、粉尘侵入的风险，这就要求箱体不能只是简单的钣金围合结构，必须从多维度匹配车载装备的使用要求。

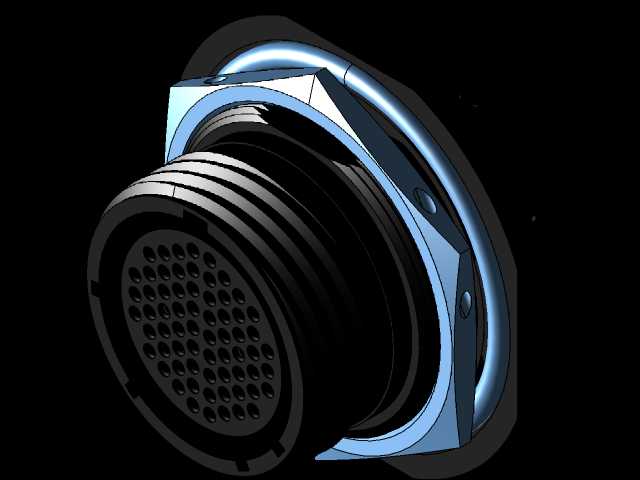

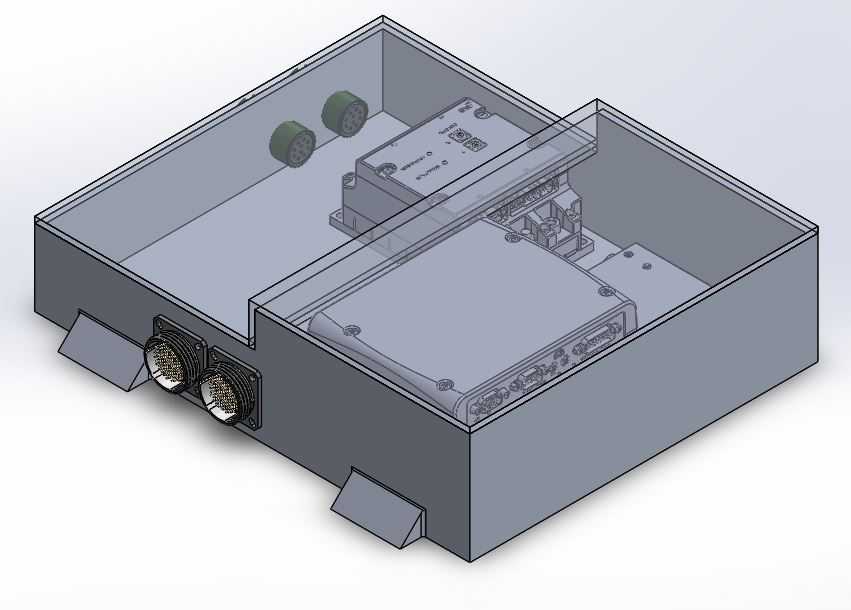

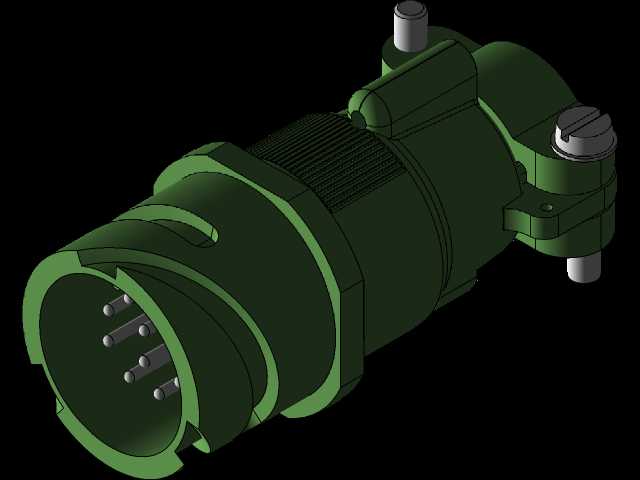

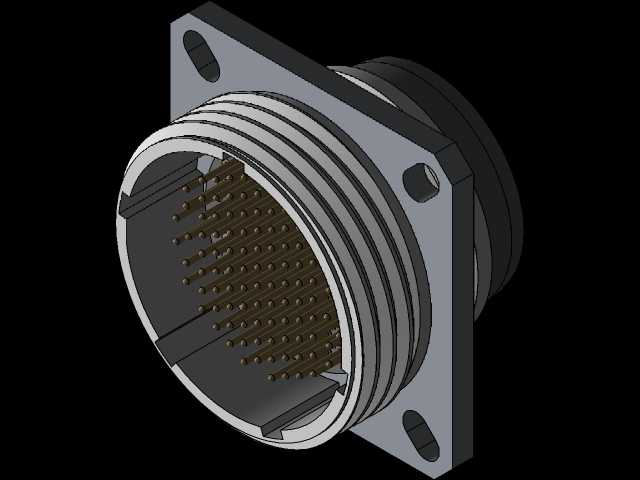

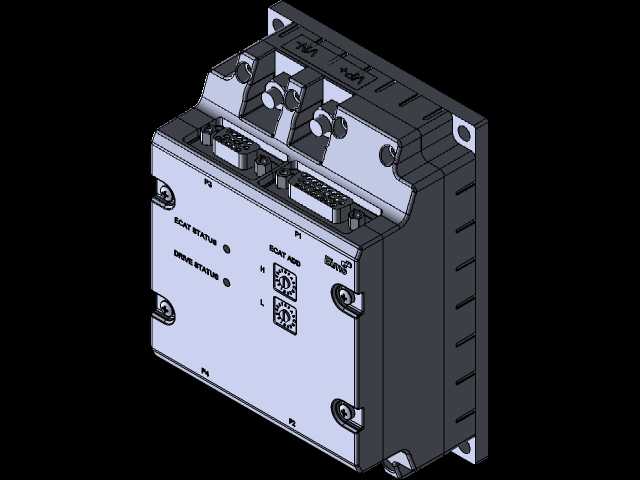

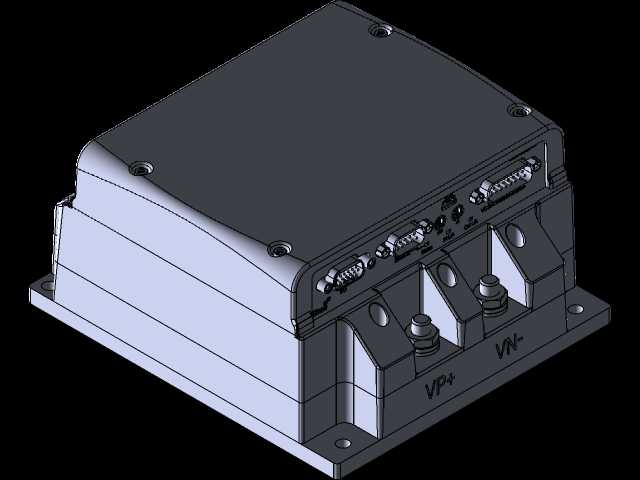

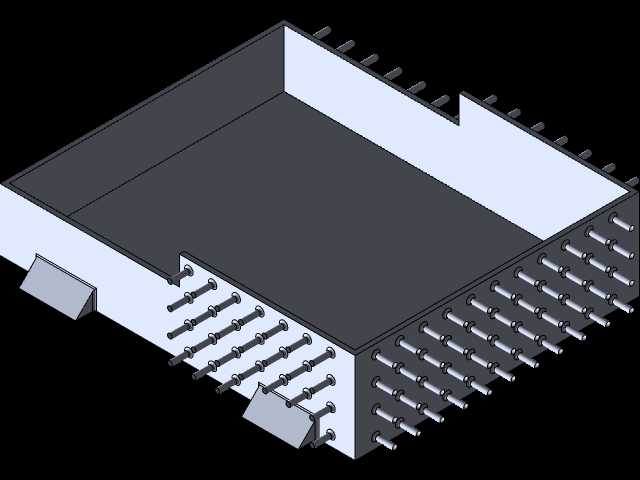

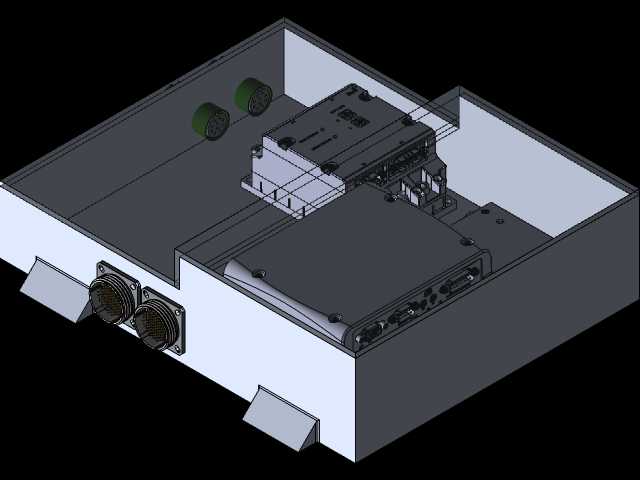

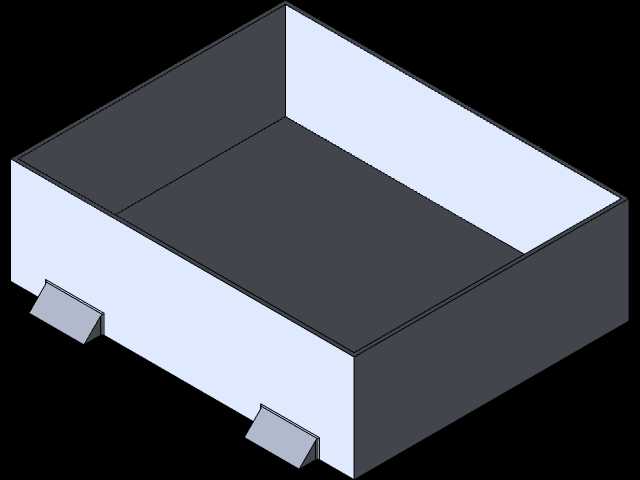

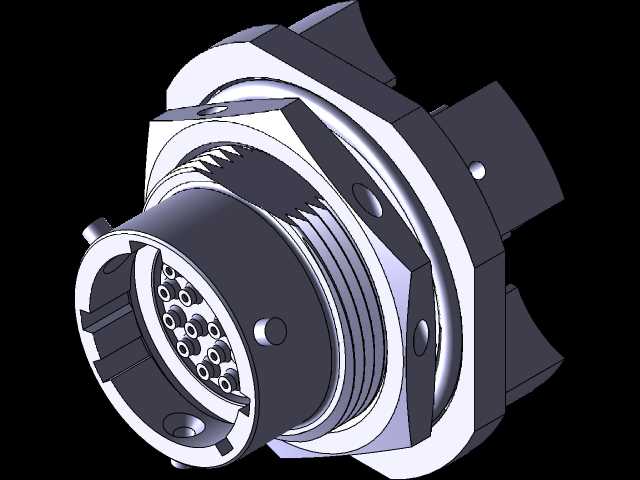

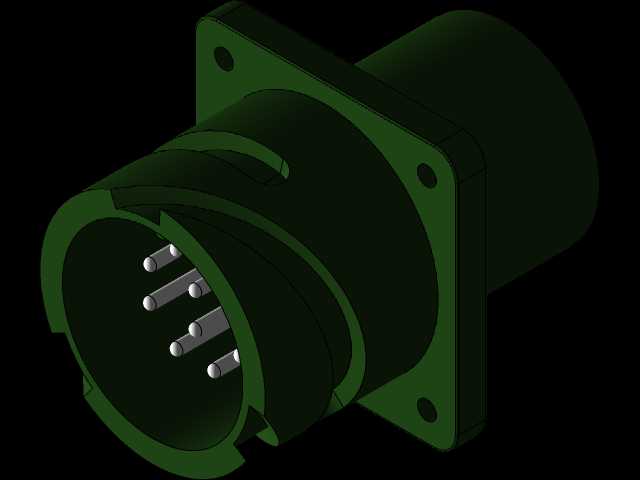

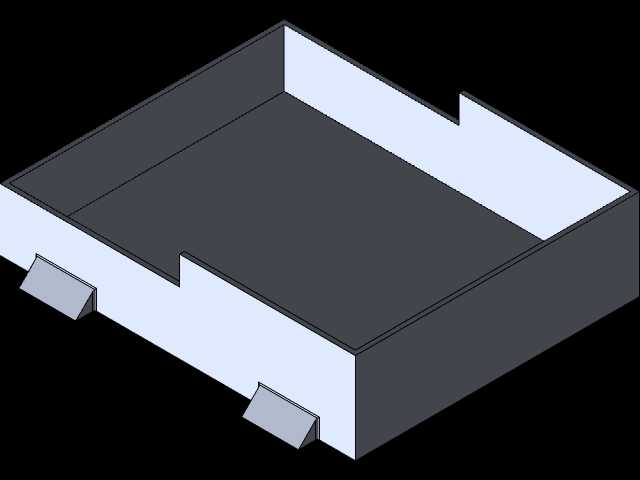

　　设计过程中首先敲定的是分舱式的内部布局，将功率驱动模块与信号处理单元通过中间隔板做物理分隔，避免功率器件工作时产生的电磁干扰影响弱信号采集的精度，同时隔板也能作为辅助散热结构，将功率模块产生的热量快速传导到箱体侧壁。箱体侧壁预留的圆形航插安装位采用了下沉式设计，接口端面略低于箱体外侧安装面，既可以避免车辆行驶中飞溅的硬物直接磕碰连接器，也能为线缆弯曲预留足够的空间，防止线缆根部长期受弯折出现疲劳断裂。箱体底部设置的四个折弯式安装支脚，不是简单的外伸结构，而是做了斜向加强的折弯处理，支脚的安装孔位做了长圆孔设计，允许安装时存在±1.5mm的位置偏差，适配装甲车体上焊接安装座的加工误差，降低现场装配的调整难度。

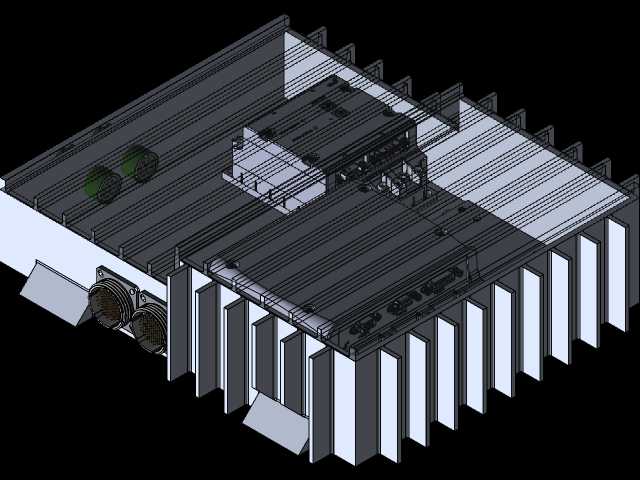

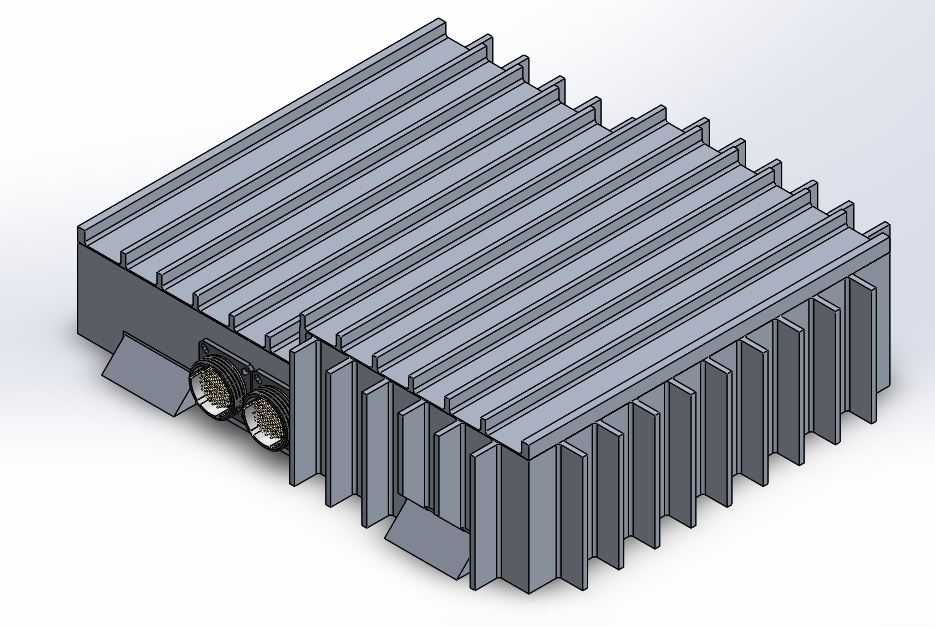

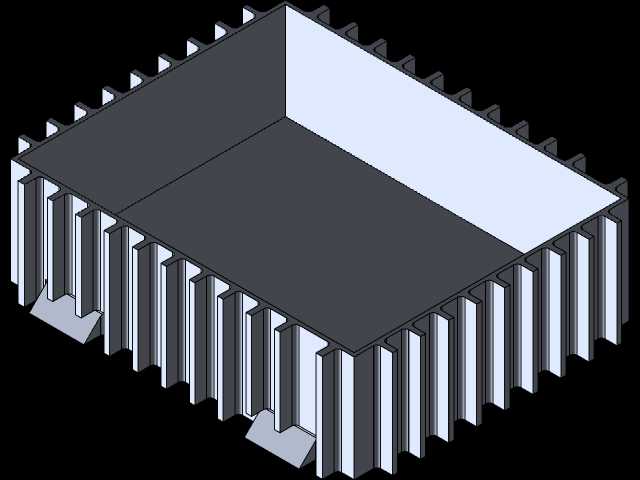

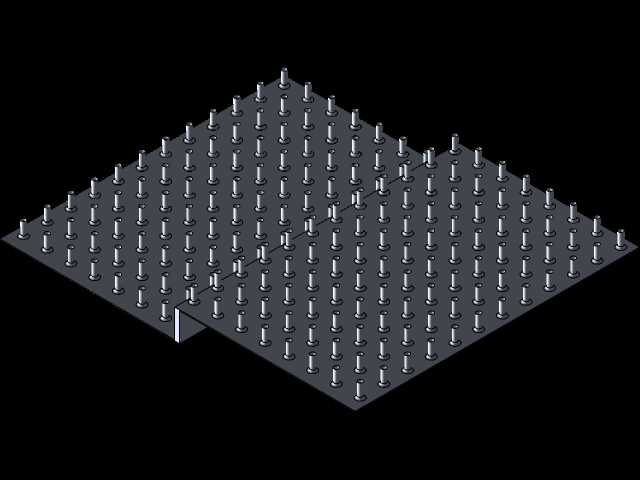

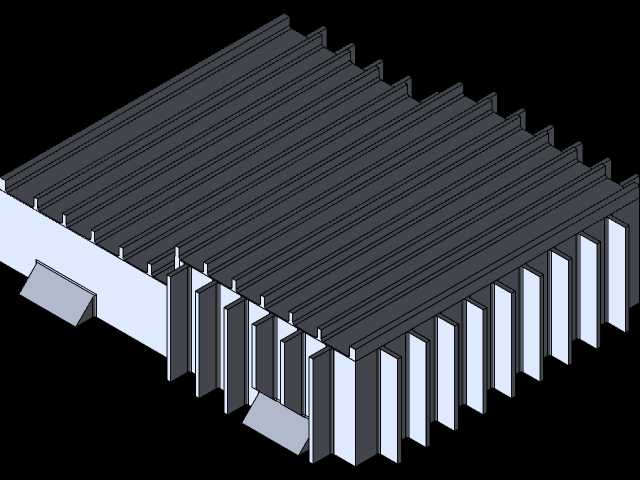

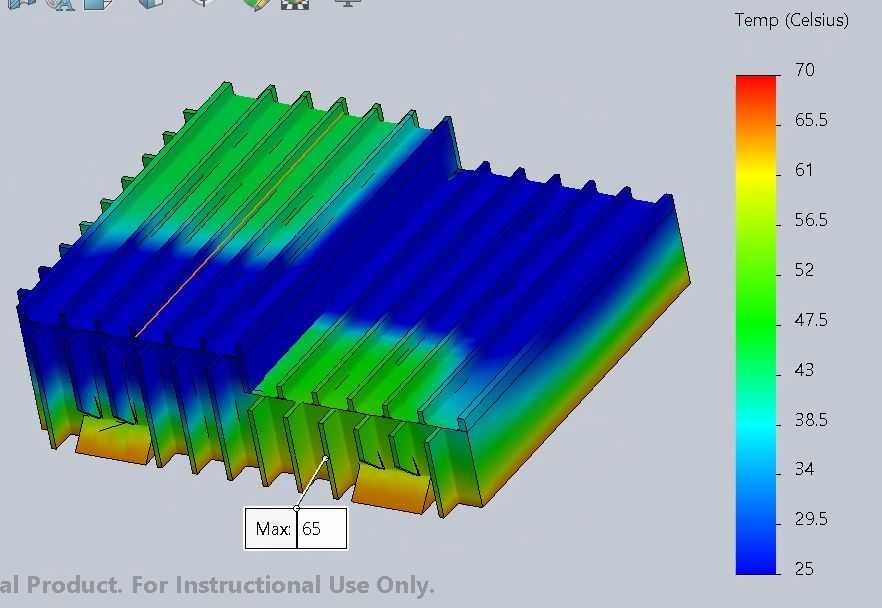

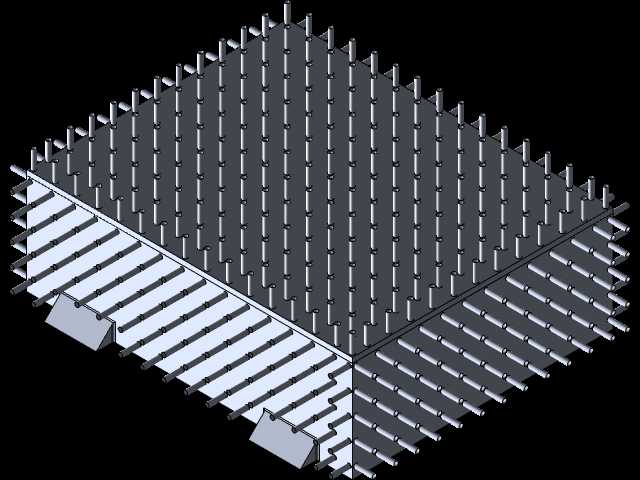

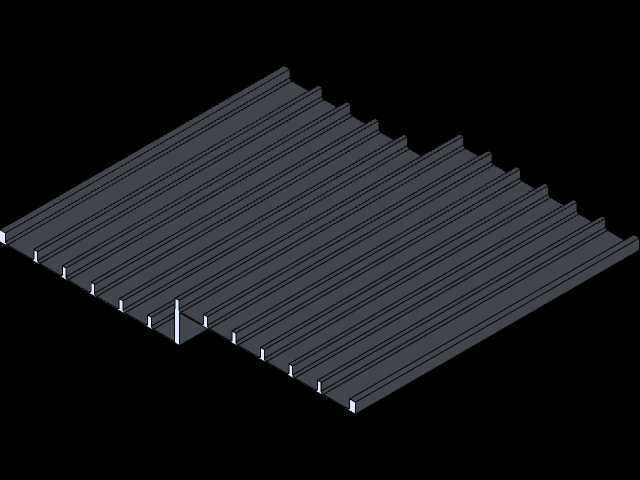

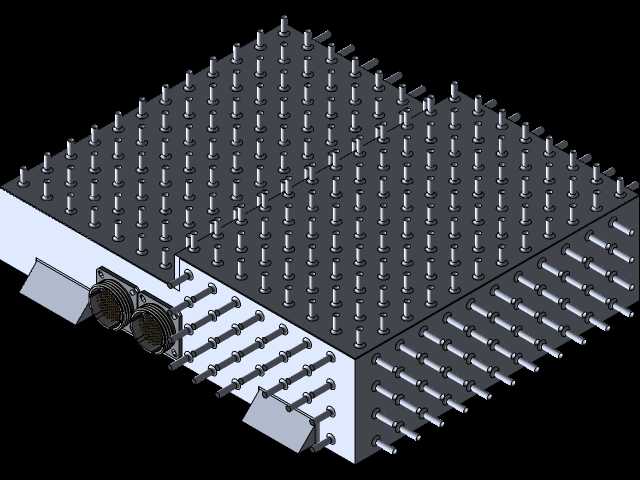

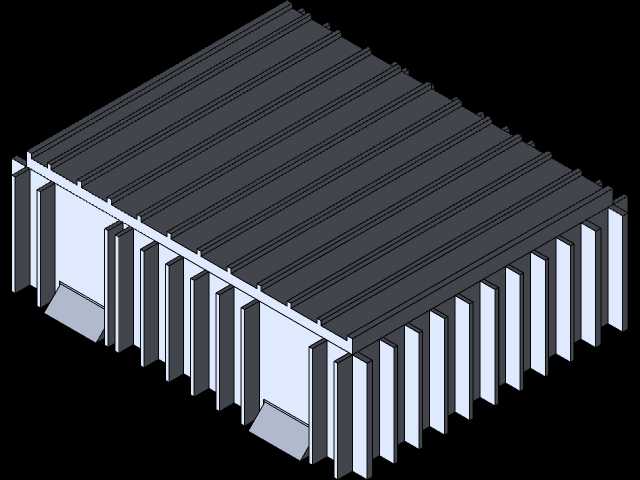

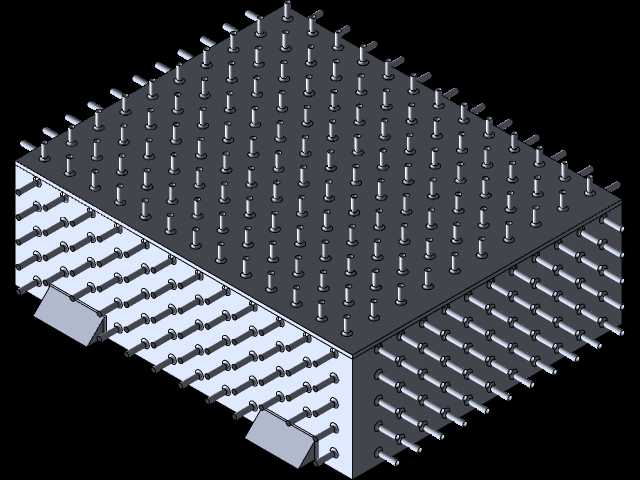

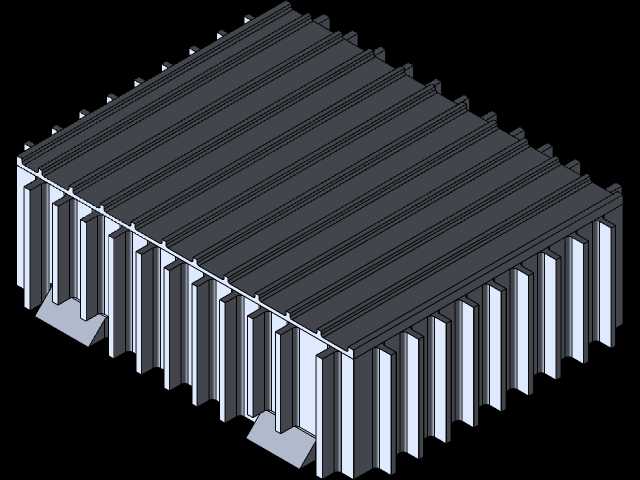

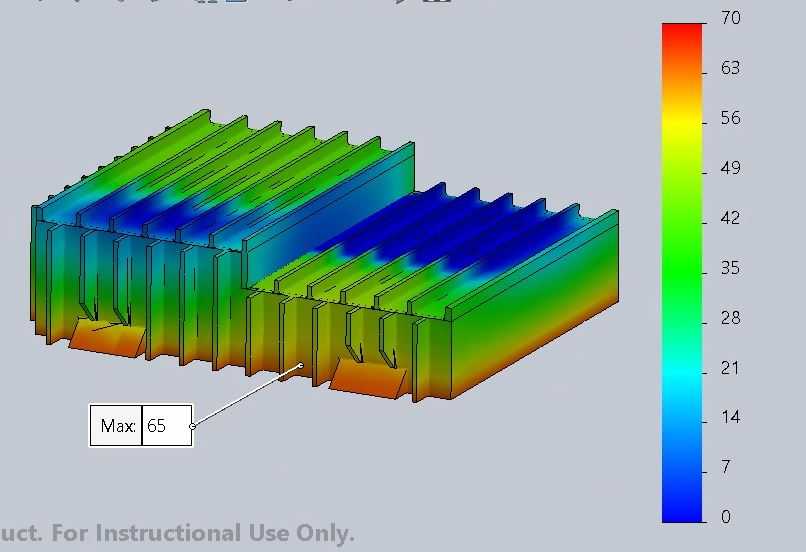

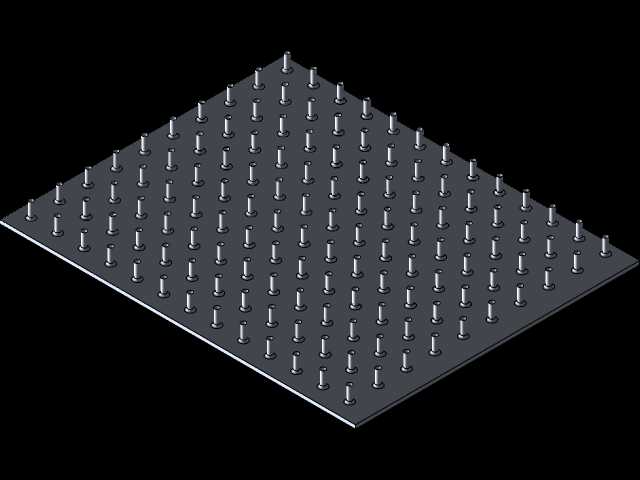

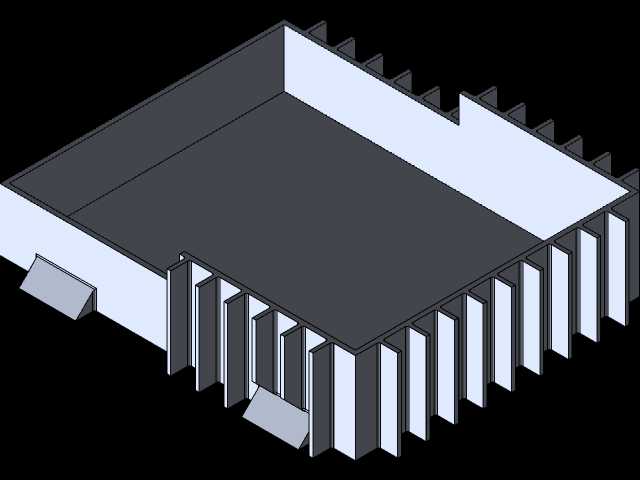

　　热设计层面没有采用额外的外置散热风扇，毕竟车载环境下风扇的可靠性远低于被动散热结构，而是将功率器件的安装面直接贴合在箱体侧壁的加厚区域，通过金属壳体本身的热容量与外部空气对流带走热量，内部腔体的走线槽全部沿着箱体边缘布置，既避免线缆遮挡散热路径，也能防止车辆振动时线缆晃动触碰器件引脚造成短路。箱体上盖采用了折边咬合的密封结构，配合密封胶条可以达到IP65级别的防护能力，完全阻挡粉尘侵入，同时可以承受高压水枪冲洗的工况，适配装甲车日常维护时的清洁需求。

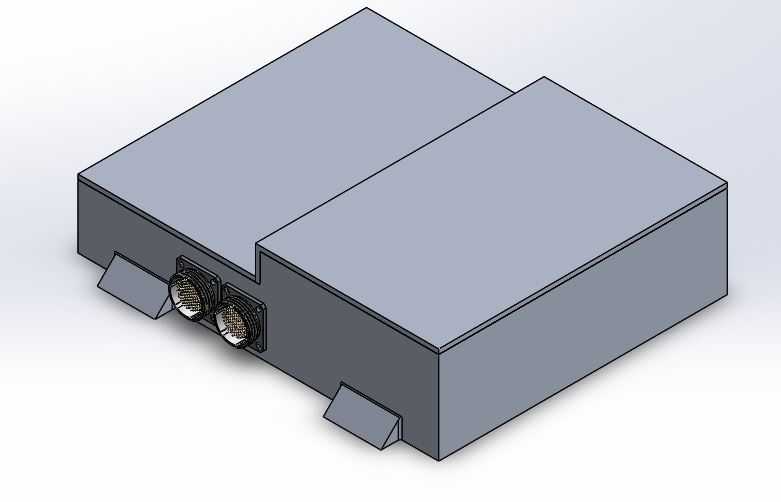

　　从安装边界来看，箱体整体外形采用方正的切角设计，所有外部棱边都做了R3的圆角处理，避免安装时划伤操作人员，同时也能减少应力集中，提升箱体抗冲击的能力。内部器件的安装高度全部控制在上盖内表面以下8mm的位置，预留足够的安全间隙，防止车辆受冲击变形时上盖挤压内部器件。箱体侧面预留的两个圆形通风阀位置，平衡箱体内外的气压差，避免温度变化导致箱体内产生凝露，影响电子器件的绝缘性能。

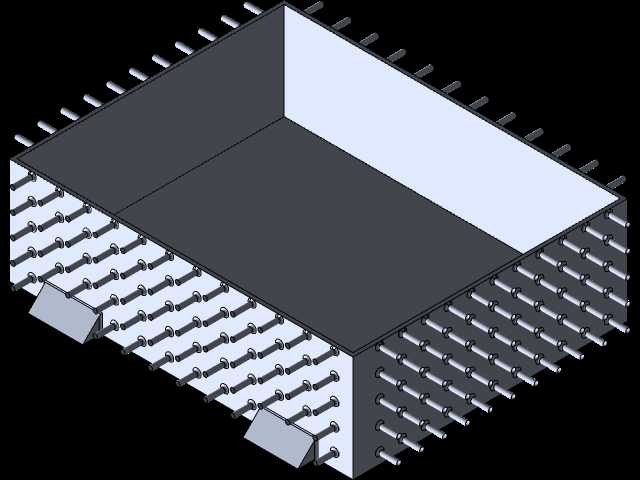

　　在机械强度校核阶段，针对车载场景做了100g冲击载荷的仿真验证，箱体侧壁厚度设置为2mm，安装支脚厚度为3mm，在保证整体重量控制在合理范围的前提下，避免共振频率落在车辆行驶的振动频率区间内，防止长期振动导致的结构疲劳失效。内部的模块安装柱全部采用铆接方式固定在箱体底板上，相比焊接方式不会产生焊接变形，保证各个模块安装面的平面度控制在0.1mm以内，确保功率器件与散热面的贴合紧密，不会因为安装间隙导致热阻升高。

　　这款箱体的设计没有追求冗余的功能，所有结构特征都围绕车载火控系统的实际使用需求展开，从安装便利性、防护能力、散热性能、抗振性能多个维度做了平衡，既满足电子封装的精度要求，也适配装甲装备恶劣的使用环境，能够为30毫米火炮的稳定控制单元提供可靠的承载与防护，保证火控系统在车辆行进、射击冲击等复杂工况下都能稳定工作。
