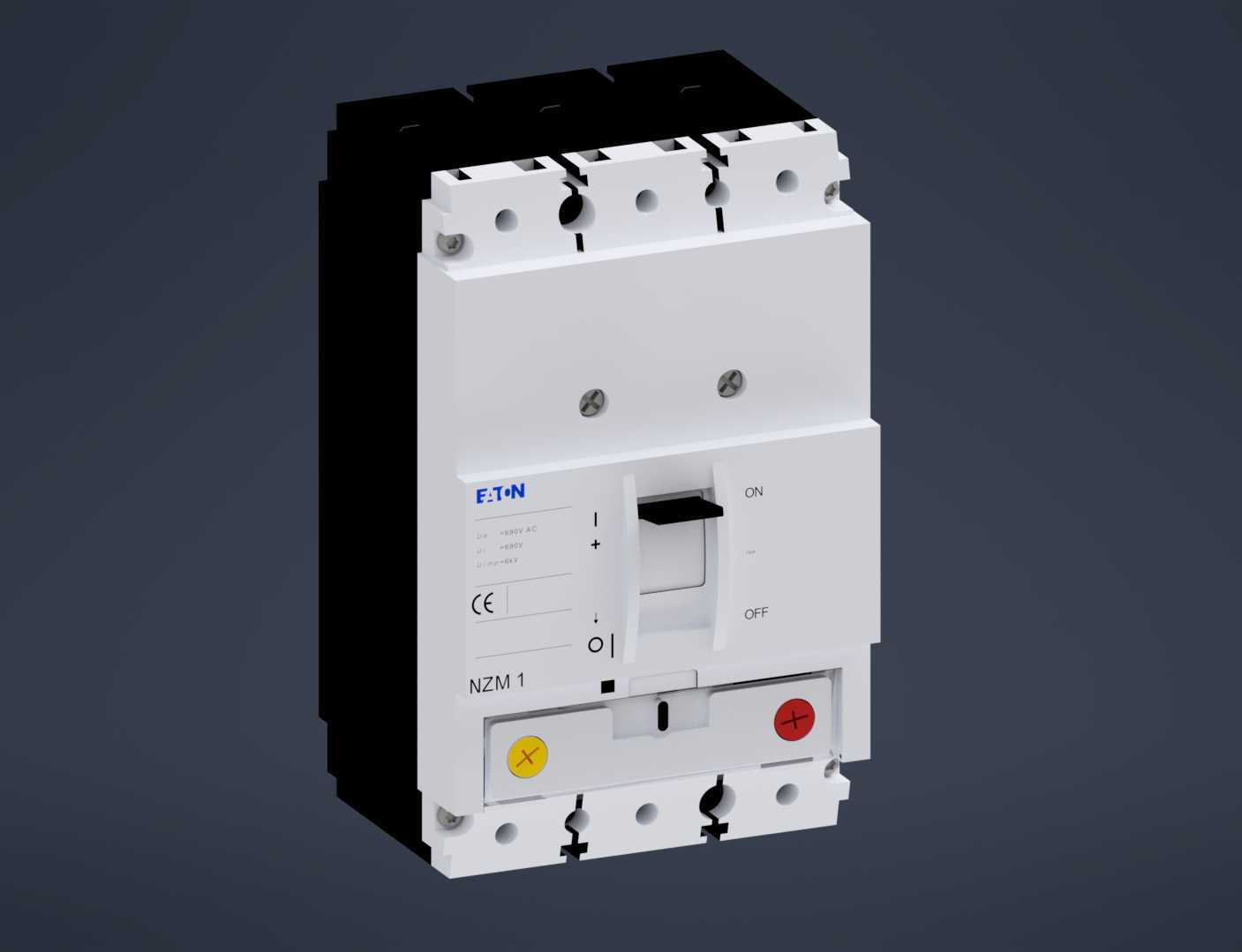

伊顿NZM系列塑壳断路器三维结构模型

这款塑壳断路器是低压配电系统中的核心保护元件，主要应用于工业厂房配电、建筑楼宇供电、设备控制柜等场景，承担着配电线路过载保护、短路保护、欠压保护的核心功能，可在电路出现异常工况时快速切断故障回路，避免线路过热起火、电气设备烧毁等安全事故，同时也可作为线路的不频繁手动分合开关使用，满足日常运维中的电路通断操作需求。从产品功能特性来看，该款断路器采用三极结构设计，适配三相交流配电回路，正面设置操作手柄，清晰标注分合闸位置状态，操作手感清晰明确，可直观反馈回路通断状态；下部设置分励脱扣、报警信号相关的功能接口，可搭配辅助触点实现远程分闸、故障信号上传等拓展功能，适配智能配电系统的信号采集需求。在产品设计思路上，整体采用模块化拼接结构，上部为进出线接线端子区域，预留充足的接线操作空间，可适配不同线径的铜排或电缆接线，端子处设置防触电护板结构，避免运维操作时误触带电部位；中部为操作机构与灭弧室腔体，灭弧室采用栅片式结构设计，可在分断短路电流时快速切割、熄灭电弧，避免电弧持续灼烧触头，提升分断能力与产品使用寿命；下部为脱扣器调节区域，可根据回路保护需求整定过载保护电流阈值，适配不同负载的保护特性要求。从外形尺寸与安装边界来看，整体采用方正的立式安装结构，背部设置标准导轨安装与螺钉固定两种安装位，可适配不同规格的配电柜安装梁，安装孔位间距符合低压电器通用安装尺寸标准，无需额外定制安装支架即可直接替换同规格的其他品牌断路器；整体宽度适配三极回路的相间距要求，接线端子的高度差满足电缆弯曲半径的施工要求，安装后相邻元件之间预留足够的电气安全间隙，满足低压配电设备的电气间隙与爬电距离规范要求，可直接嵌入各类低压进线柜、电容补偿柜、电机控制柜的安装位中，完成配电回路的保护配置。
