开口式抱箍安装固定连接夹座结构

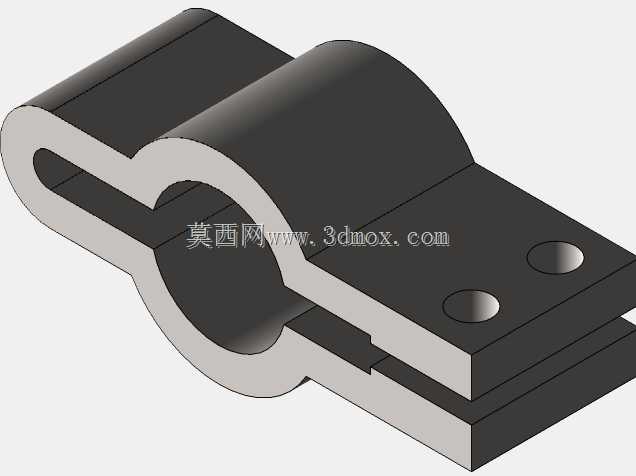

该款夹座类零件属于管路与机架连接场景下的通用紧固构件，主要应用在工业设备的管线排布、轻型杆件的位置固定场景中，常见于自动化生产线的气路管线固定、小型设备的操作杆安装定位、输送设备侧边的防护栏杆件锁紧等工况，能够在不破坏被固定杆件完整圆柱面的前提下，实现杆件与安装基面的刚性连接，避免杆件出现轴向窜动与径向偏转。从功能特性来看，零件采用一体式开口抱合结构，左侧为带开口的环形夹持段，环形内壁为完整圆柱面，能够与被夹持的圆杆、圆管外壁实现大面积贴合，相比顶丝类单点固定结构，接触面积更大，锁紧后对杆件表面的压强更低，不会在薄壁管件表面压出凹痕，同时夹持摩擦力更均匀，抗扭转、抗滑移的性能更稳定；开口槽的设计让环形段具备一定的弹性变形空间，安装时无需从杆件端部穿入，可直接从杆件侧向卡入安装位置，大幅降低长管线、多固定点场景下的装配难度，尤其适合已布设完成的管线加装固定点的改造场景。右侧为双层叠合的安装平板段，平板上设置两个同轴的安装通孔，可通过螺栓、螺钉将整个夹座锁紧固定在设备机架、安装基板的平面上，当拧紧安装孔内的紧固件时，双层平板会相互靠拢，带动左侧环形夹持段的开口收窄，从而抱紧内侧的杆件，实现锁紧固定，这种锁紧方式将螺栓的轴向锁紧力转化为环形段的径向抱紧力，力的传递路径直接，锁紧效率高，且无需在被固定的杆件上加工额外的定位孔、定位槽，不会削弱杆件本身的结构强度。从设计思路来看，该零件采用等壁厚的结构设计，环形段与平板段之间采用大圆弧过渡，避免直角位置出现应力集中，在承受杆件振动载荷、设备运行冲击时，过渡位置不会出现应力断裂的问题；整体结构无复杂曲面、无特殊加工特征，采用常规的铣削、线切割工艺即可完成加工，也可根据使用场景选用不同材质，普通工况下采用碳钢表面发黑处理即可满足强度与防锈需求，有防腐需求的场景可选用304不锈钢加工，轻量化场景下也可采用铝合金材质制作。从安装边界来看，环形夹持段的内径适配常规直径的圆杆与薄壁圆管，开口宽度小于环形段的壁厚，保证锁紧时开口不会出现过度扩张导致结构失效；右侧安装平板的两个安装孔中心距与孔位尺寸适配通用的螺栓规格，平板底面为精加工平面，能够与安装基面完全贴合，保证安装后夹座不会出现歪斜，安装后整体突出安装基面的高度较低，不会占用过多的设备周边空间，适合在设备内部狭小空间内完成安装固定，同时双层平板的叠合面经过精加工处理，锁紧时两平面能够完全贴合，不会出现间隙导致锁紧力不足的问题，长期使用下也不会因为振动出现螺栓松动、夹持力下降的情况。
