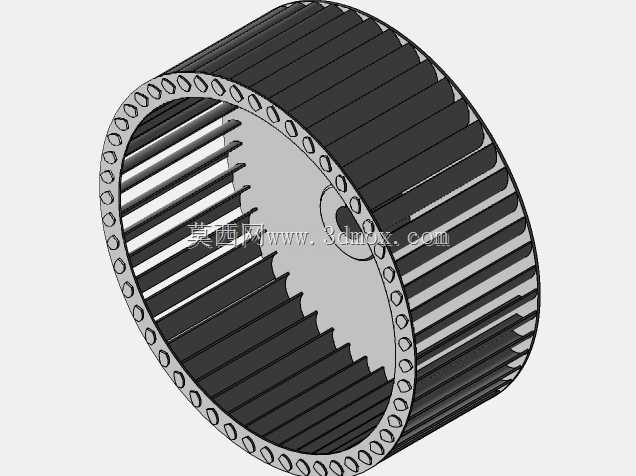

西洛克离心式多翼风轮结构设计

这款西洛克风轮是前倾式多翼离心通风系统的核心做功部件，主要适配家用新风系统、柜式空调室内机、暖风机、空气净化器、小型工业散热通风机组等设备，承担气流增压、定向输送的核心功能，能够在有限的安装空间内实现低转速下的大风量送风，同时兼顾运行静音性，适配对送风舒适度、噪音控制有较高要求的民用及小型商用通风场景。从功能特性来看，该风轮采用前倾式圆弧叶片设计，叶片沿轮圈周向均匀密集排布，相比普通后倾叶轮，前倾结构的气流入口冲角更小，气流进入叶道时的撞击损失更低，能够在相同叶轮直径、相同转速下获得更高的风压系数，送风距离更远，且气流经过叶道时的紊流噪声更低，适合近距离送风的民用场景。风轮两端采用带翻边的环形端圈固定叶片，端圈上均匀排布的定位孔用于与端盖、驱动轴座精准装配，既可以保证每一片叶片的安装位置精度，避免运行时出现动平衡偏差导致的振动异响，也能提升整体叶轮的结构强度，承受长期高速旋转带来的离心载荷，中部的轴座安装位采用内嵌式设计，可直接与驱动电机的输出轴配合，减少额外的连接转接件，压缩整体装配空间。在设计思路上，这款风轮优先平衡了风量、噪音与结构强度三者的关系：叶片采用等宽圆弧截面，沿轴向保持一致的型线，降低气流沿轴向流动时的阻力，叶片与两端端圈采用满焊或整体铆接的连接形式，避免长期运行后叶片松动移位；端圈外缘做光滑圆弧过渡，减少叶轮旋转时的边缘风切噪声，轴座位置预留了动平衡校准的工艺余量，生产装配时可根据实际动平衡测试结果添加配重，保证叶轮在额定转速下的运行平稳性。从安装边界来看，该风轮为筒式结构，整体径向尺寸适配常规蜗壳的内腔安装间隙，轴向宽度可根据不同设备的风道长度灵活调整，安装时需保证风轮与蜗壳内壁保留均匀的径向间隙，避免旋转时出现擦碰，同时驱动轴与风轮轴座的配合公差需控制在合理范围，保证同轴度，降低运行时的径向跳动。这类多翼风轮的送风特性偏柔和，不会产生强烈的直吹气流，非常适配人居环境的通风调温场景，在设计时还充分考虑了不同工况下的适配性，叶片的倾斜角度、数量、曲率都经过气流仿真优化，能够在保证风量风压满足要求的前提下，尽可能降低运行功耗，提升配套通风设备的整体能效表现。
