差速传动齿轮组装配结构设计

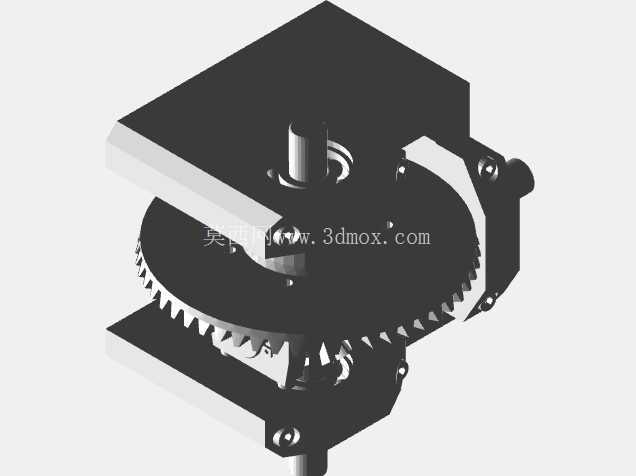

　　这套差速传动结构的设计核心，是解决同轴两侧输出端在不同转速需求下的动力分配问题，常见于需要转向、两侧负载存在转速差的行走类设备传动链路中。从结构装配逻辑来看，整套组件采用上下壳体合围的封装形式，壳体通过侧边的铰接安装位实现与外部机架的固定，安装耳位预留的通孔可适配标准螺栓紧固，安装时需保证壳体输入轴的同轴度公差控制在0.02mm以内，避免运转过程中出现偏载磨损。核心传动部分采用锥齿轮啮合的差速结构，中心输入轴的动力通过行星锥齿轮传递至两侧半轴齿轮，当两侧输出端负载一致时，行星齿轮仅随差速器壳体做公转运动，两侧输出转速保持同步；当一侧输出端阻力增大或需要实现转速差时，行星齿轮在公转的同时产生自转，自动调整两侧半轴的输出转速，

　　避免传动链路出现刚性卡滞或轮胎/行走轮的滑磨损耗。从实际应用场景出发，这类差速结构除了传统的乘用车辆、工程行走设备的驱动桥内使用，也可适配小型AGV搬运车、巡检机器人的行走驱动单元，针对小型设备的安装空间限制，这套结构在设计时压缩了轴向安装尺寸，整体壳体的外形轮廓做了切边处理，可适配狭窄的安装腔体，上下壳体的合箱面采用止口定位，合箱后无需额外调整即可保证内部齿轮的啮合侧隙在合理区间，侧隙范围控制在0.1-0.2mm之间，既可以补偿齿轮加工的热胀冷缩变形量，也能避免啮合间隙过大导致的传动冲击。在零件设计细节上，所有齿轮的齿部都做了齿顶修缘处理，可降低高速啮合时的齿面接触应力，延长齿轮使用寿命；

　　输入轴端预留的轴承安装位可适配标准深沟球轴承，轴承位的轴肩高度严格按照轴承安装规范设计，方便后续维护时的轴承拆卸，不会出现轴肩过高导致轴承无法拔出的问题。侧边的铰接支座除了承担壳体的固定作用，还可作为制动组件的安装基准，后续拓展盘式制动、鼓式制动结构时无需额外改动壳体主体结构，仅需在铰接位对应加工制动组件的安装孔位即可。从安装边界来看，整套结构的输入轴伸出长度可根据实际配套的动力输出端做调整，默认伸出长度适配常规联轴器的安装尺寸，若配套链轮、带轮传动，可调整轴端的键槽尺寸与轴伸长度，满足不同传动形式的对接需求。内部齿轮的润滑采用脂润滑形式，上下壳体合箱时在合箱面涂覆密封胶即可防止润滑脂泄漏，无需额外设计复杂的油封油路，

　　降低了小型设备的维护成本，适合批量配套在低成本行走类设备上。在建模过程中，所有配合面都严格按照机械设计公差要求做了配合间隙设置，转动副位置预留了合理的窜动间隙，避免模型装配时出现干涉问题，同时也还原了实际加工中的工艺倒角、退刀槽等细节，可直接作为结构设计的参考原型，也可用于传动原理的演示教学，帮助设计人员理解差速结构的动力传递逻辑。针对不同负载的使用场景，可通过调整齿轮模数、齿宽参数来改变整套差速器的承载能力，当前展示的结构参数适配中小型行走设备的负载需求，若用于大吨位工程设备，可对应加大壳体壁厚、提升齿轮材质的热处理硬度，同时调整轴承型号来提升径向承载能力。
