车间物流用PMC托盘承载转运设备结构

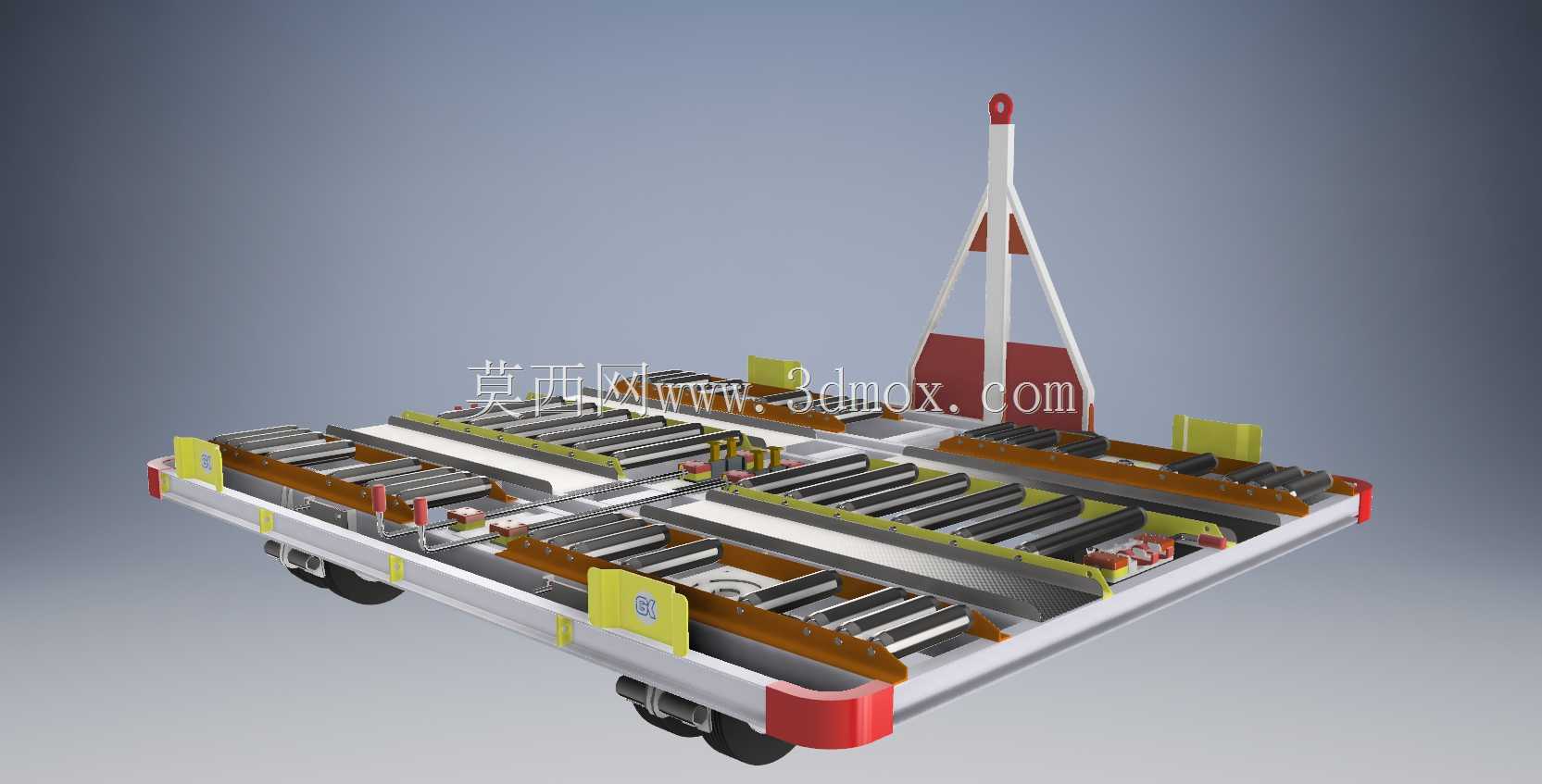

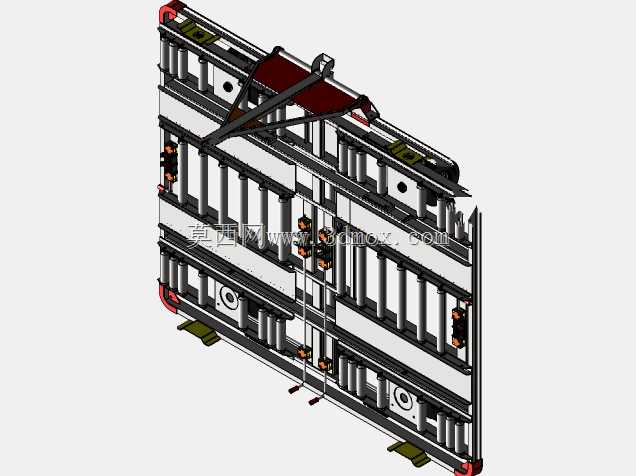

　　该托盘承载转运结构主要面向离散制造车间内的工序间物料转运场景，适配自动化产线的托盘对接需求，可与AGV牵引系统、自动辊道输送线完成无缝衔接，解决重型工装托盘在不同加工工位、缓存区、仓储区之间的流转问题，尤其适配机加工车间内带定位工装的工件托盘转运，避免人工搬运带来的定位偏移、工件磕碰风险。设备主体采用框架式焊接结构作为承载基底，底部预留标准牵引连接位与脚轮安装空间，可根据厂区地面条件选配不同承载等级的工业脚轮，单台额定承载覆盖常规机加工件的整托转运重量需求，框架边缘设置高辨识度的防撞缓冲块，在车间通道转弯、对接工位时可吸收碰撞冲击力，保护主体结构与周边设备不受损伤。承载面采用多组平行布置的无动力辊道结构，

　　辊道间距根据常用托盘的底部支撑肋位置匹配设计，确保托盘放置后至少有三根辊道与支撑肋接触，避免托盘受力不均产生变形，辊道端部设置可拆卸的导向挡边，在托盘推入时起到导向定位作用，防止托盘偏移出辊道范围；承载面还设置了多组可翻转的定位挡块，当托盘推送到位后，挡块翻转竖起可限制托盘的前后左右位移，避免转运过程中托盘滑动脱落，需要卸载或对接输送线时，挡块翻下即可与外部辊道齐平，实现托盘的无阻碍过渡。设备前端设置带警示标识的牵引立架，立架顶部预留牵引销连接孔，可与厂区内的牵引车、AGV拖钩快速对接，立架表面粘贴红白相间的反光警示条，在车间光线不足的区域也能起到明显的警示作用，避免人员或其他设备误碰撞。设计过程中优先考虑了结构的模块化属性，

　　辊道组件、挡边组件、牵引立架均采用螺栓连接方式与主体框架固定，后期可根据不同规格的托盘尺寸快速调整辊道间距、更换挡边高度，无需对主体框架进行二次焊接加工，降低了后期改造成本；主体框架的焊接位置均做了去应力处理，避免长期承载后出现框架变形导致辊道卡滞的问题，所有外露的金属表面均做了防锈喷涂处理，适配车间内存在切削液、润滑油飞溅的使用环境，延长设备的使用寿命。安装边界方面，设备整体高度与车间常规输送线的辊道面高度保持一致，可直接与线边输送位对接，无需额外设置过渡坡道；宽度方向预留了足够的安全间隙，在标准宽度的车间通道内转弯时不会与通道两侧的设备、货架发生刮擦；底部脚轮的安装位置经过重心校核，满载状态下牵引启动、制动时不会出现翘头、

　　侧倾的问题，转弯半径适配厂区内的常规通道转弯尺寸，无需对现有厂区通道进行拓宽改造。在实际使用中，该结构可根据产线布局需求单台使用，也可多台串联由牵引车一次性牵引多台完成批量转运，相比传统的固定托盘架，其可移动属性大幅提升了车间内物料缓存的灵活性，当产线产能调整、工位布局变动时，可快速将托盘转运至新的工位位置，无需重新搭建固定输送架，适配多品种小批量的柔性生产需求。辊道的转动阻力经过优化，人工推送满载托盘时的操作力控制在人体工程学允许的范围内，即使在无牵引设备的情况下，操作人员也可轻松推动托盘完成短距离移位，定位挡块的操作高度设置在操作人员站立时的手部舒适操作区间，无需弯腰即可完成挡块的翻转锁定与解锁操作，降低长期操作的劳动强度。
