轮式牵引移动框架式作业承载机架结构

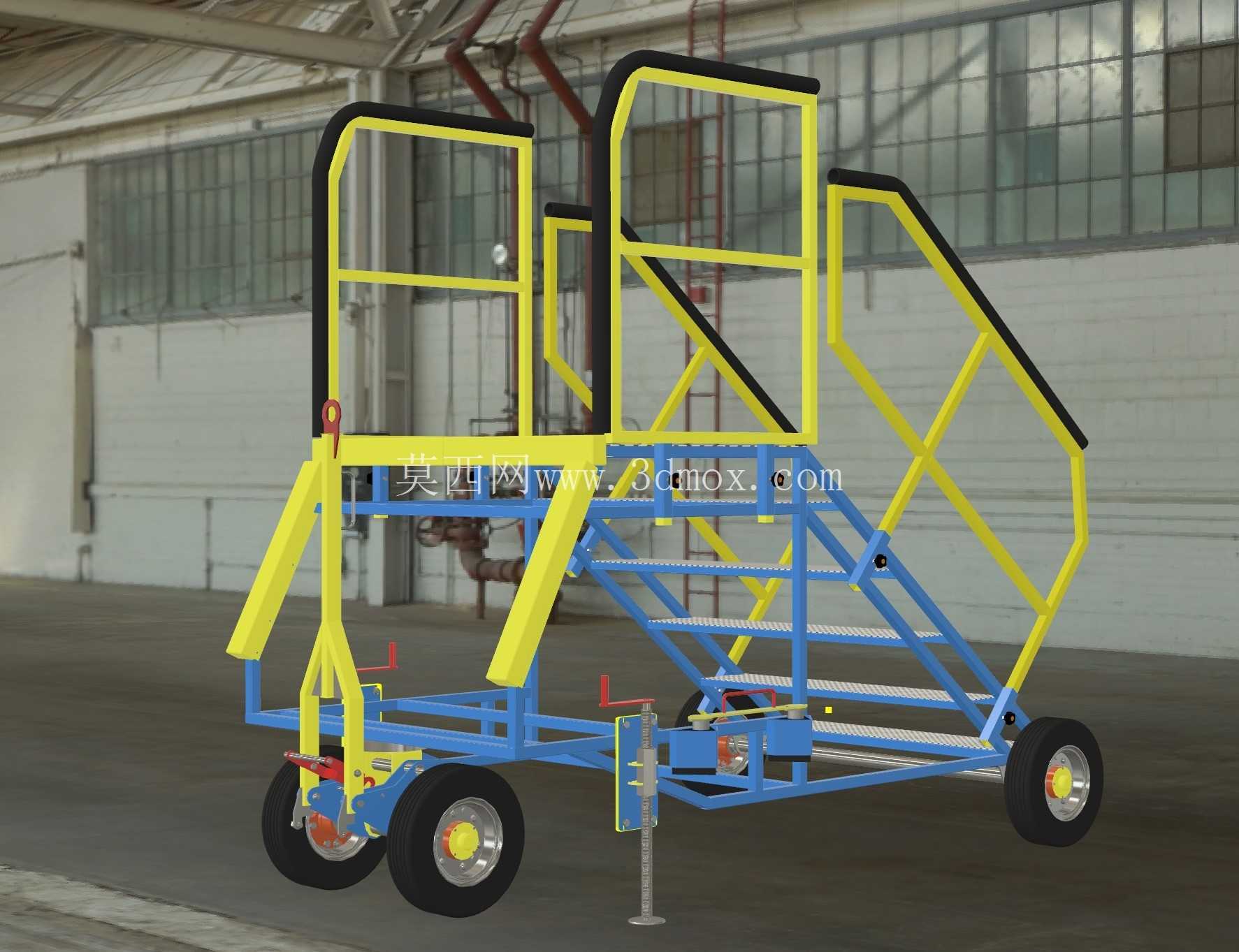

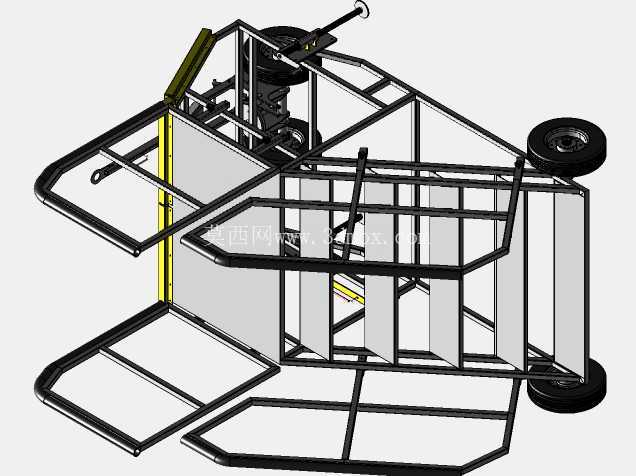

　　这款轮式牵引式框架承载结构，主要面向厂区内短距离转运、户外临时作业点位的设备搭载需求设计，在车间工位间物料周转、小型户外施工设备承载、临时作业平台搭建场景中，能够替代固定式安装的台架，解决小型作业设备转场需要反复拆装、依赖额外搬运设备的痛点。从结构设计逻辑来看，整体采用矩形钢管拼焊形成空间桁架结构，没有采用整板封闭的壳体设计，一方面是控制整体自重，降低牵引移动时的滚动阻力，另一方面桁架结构的杆件受力路径清晰，垂直方向的载荷通过竖向方管直接传递到底部边框，水平方向的牵引、转向载荷通过斜向布置的加强杆件分散到整体框架，避免局部应力集中导致的焊缝开裂。

　　底部框架的杆件排布预留了多组安装孔位，不同功能的作业模块可以直接通过螺栓固定在框架平面上，不需要额外焊接转接支架，适配不同类型的小型作业设备搭载，比如小型喷涂设备、工地照明机组、临时焊接作业站都可以直接固定在该机架上完成转场。行走部分采用两个定向脚轮加前部牵引转向结构的布局，牵引杆直接连接在前部转向支架上，转向支架通过转轴与主框架连接，转向角度可以达到±90度，在狭窄的车间通道内也能完成转向调整，不需要太大的回转空间，脚轮采用实心橡胶材质，能够适应厂区水泥地面、户外砂石路面的通行需求，不需要额外做路面硬化处理，轮组的安装座采用加厚钢板焊接在底部框架的受力节点上，避免长期承重后安装座变形脱落。

　　框架侧面预留了防护板安装槽位，可以根据作业需求加装金属挡板或者透明防护板，防止作业过程中物料飞溅、工具掉落，同时侧面的竖向杆件上预留了管线固定卡扣的安装位，搭载设备的液压管路、电缆可以沿着杆件排布固定，避免移动过程中管线拖拽磨损。从安装边界尺寸来看，整体框架的宽度控制在1.2米以内，长度控制在1.8米，能够顺利通过常规的车间防火门、厂区人行通道，不需要额外拓宽通行空间，框架的承载平面距离地面高度为0.4米，符合人工取放物料、操作设备的人机工程高度，不需要额外垫高或者挖坑做基础，到达作业点位后只需要锁定脚轮的刹车装置就可以稳定作业，不需要做额外的地脚固定。

　　设计过程中特意将重心控制在前后轮轴的中心偏前位置，牵引移动时不会出现后部翘头的情况，同时框架上部没有设置过高的杆件，搭载设备后的整体高度控制在1.5米以内，转场过程中不会碰到厂区内的架空管线、车间行车的滑线等障碍。框架的前部牵引杆采用可折叠设计，不需要牵引时可以将牵引杆向上翻折固定，减少机架的整体占用长度，方便在狭小的存储空间内停放，牵引杆的连接端采用通用的环形牵引扣，能够和厂区内的叉车、小型牵引车、甚至手动牵引的挂钩匹配，不需要定制专用的牵引连接头。在杆件的连接位置，所有的焊缝都采用连续角焊缝，焊后做打磨处理去除焊渣和毛刺，避免应力集中，同时框架整体做喷塑防锈处理，能够适应户外潮湿、多粉尘的作业环境，不会短时间内出现锈蚀掉漆的情况。底部框架的横向杆件之间预留了足够的间隙，作业过程中产生的碎屑、废液可以直接从间隙落下，不会堆积在框架平面上，清理的时候只需要直接冲洗就可以完成清洁，不需要拆解部件。
