轧钢加热炉配套离心燃烧风机结构

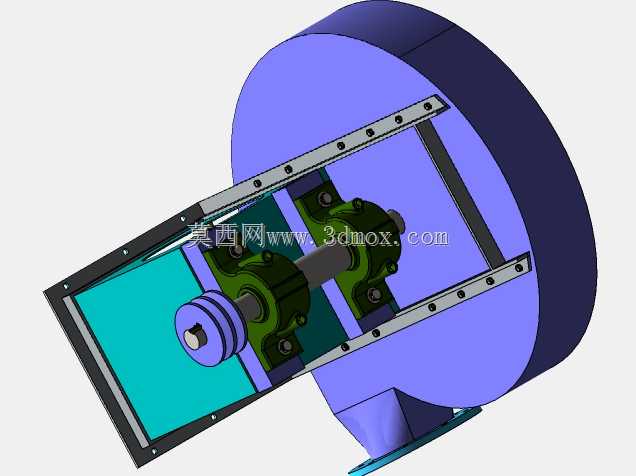

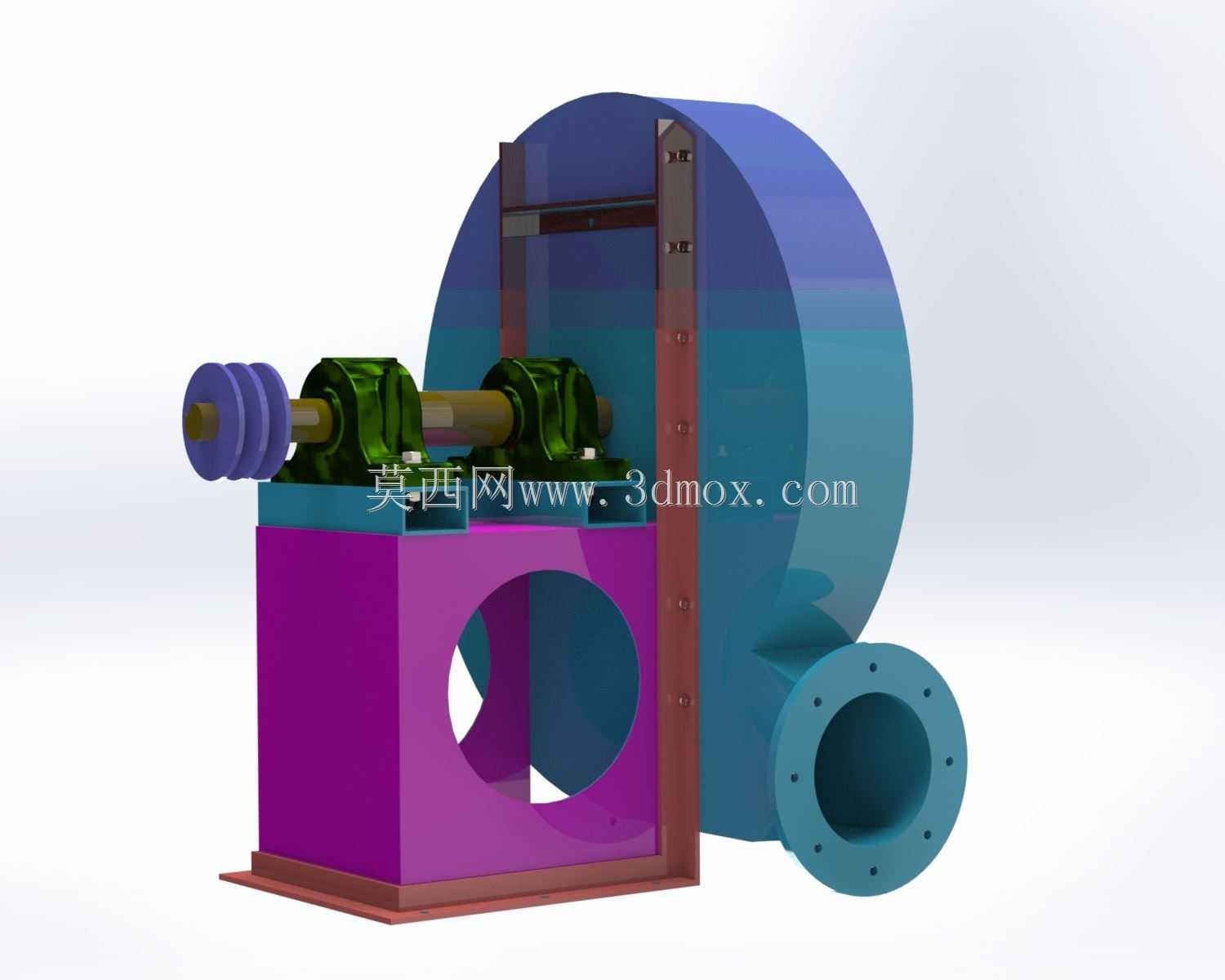

这款离心燃烧风机是面向轧钢生产线加热炉工段定制开发的供风核心设备，主要部署在热轧车间加热炉的助燃风供给工位，承担为炉内燃料燃烧提供稳定高压风源的职能，直接关系到加热炉内温度场的均匀性、钢坯加热效率以及燃料燃烧的充分度，是轧钢热加工环节保障生产能效与坯料加热质量的关键配套装置。从实际应用场景来看，该设备适配轧钢加热炉的连续化生产工况，可在高温、多粉尘的车间环境下长期稳定运行，为炉内的燃气或燃油燃烧提供匹配的风压与风量，确保燃料在炉腔内充分燃尽，避免因供风不足导致的燃料浪费、加热温度不达标，或是供风过量引发的炉温波动、热损耗攀升问题，同时也能配合炉内压力调控系统，维持加热炉工作区间的压力稳定，减少炉门处的火焰外溢与热量散失。在功能特性设计上，该风机采用离心式叶轮结构，能够实现小流量高静压的输出特性，匹配加热炉燃烧器对供风压力的严苛要求，可克服炉内背压、风管沿程阻力以及燃烧器喷嘴阻力，将助燃空气稳定输送至燃烧区域；传动端采用独立的轴承座支撑结构，将叶轮运转的载荷均匀传递至底座，降低电机轴的径向受力，延长驱动端的使用寿命，同时轴承组件配套有润滑与密封结构，可阻挡车间内的氧化粉尘、水汽侵入轴承滚道，降低运维频次。设备的整体结构采用分体式布局设计，蜗壳部分采用大圆弧流道型线，能够减少气流在蜗壳内部的湍流损耗，提升风机的运行效率，进风口采用法兰式连接结构，可直接对接车间的供风管道，出风口同样采用带螺栓孔的法兰设计，方便与燃烧器的供风管路快速对接安装；底座采用一体式焊接箱型结构，具备足够的刚性强度，可承受叶轮高速运转产生的振动，底部预留有地脚螺栓安装孔，能够直接固定在车间的混凝土设备基础上，安装边界清晰，无需额外定制复杂的安装支架。在设计思路层面，该设备充分考量了轧钢车间的运维需求，将易损的轴承、密封件等部件设计为外露可快速拆装的结构，日常检修时无需拆解蜗壳与叶轮即可完成易损件更换，大幅缩短停机维护时长；叶轮与主轴采用锥套配合的连接方式，既保证了传动的同轴度，也方便后续叶轮做动平衡校正或是更换作业，适配工业现场连续化生产的运维要求。
