农业散料垂直输送斗式提升设备结构

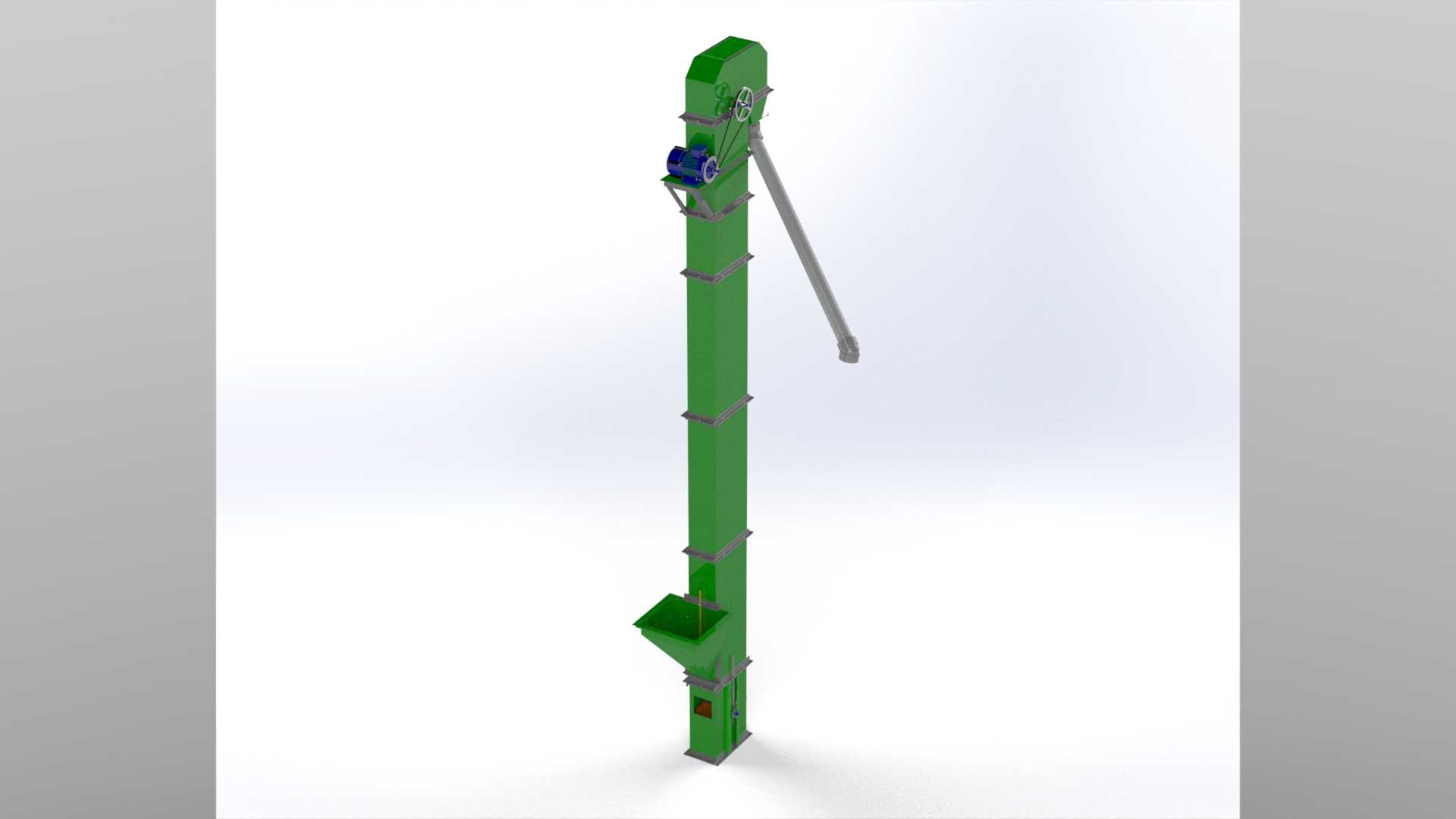

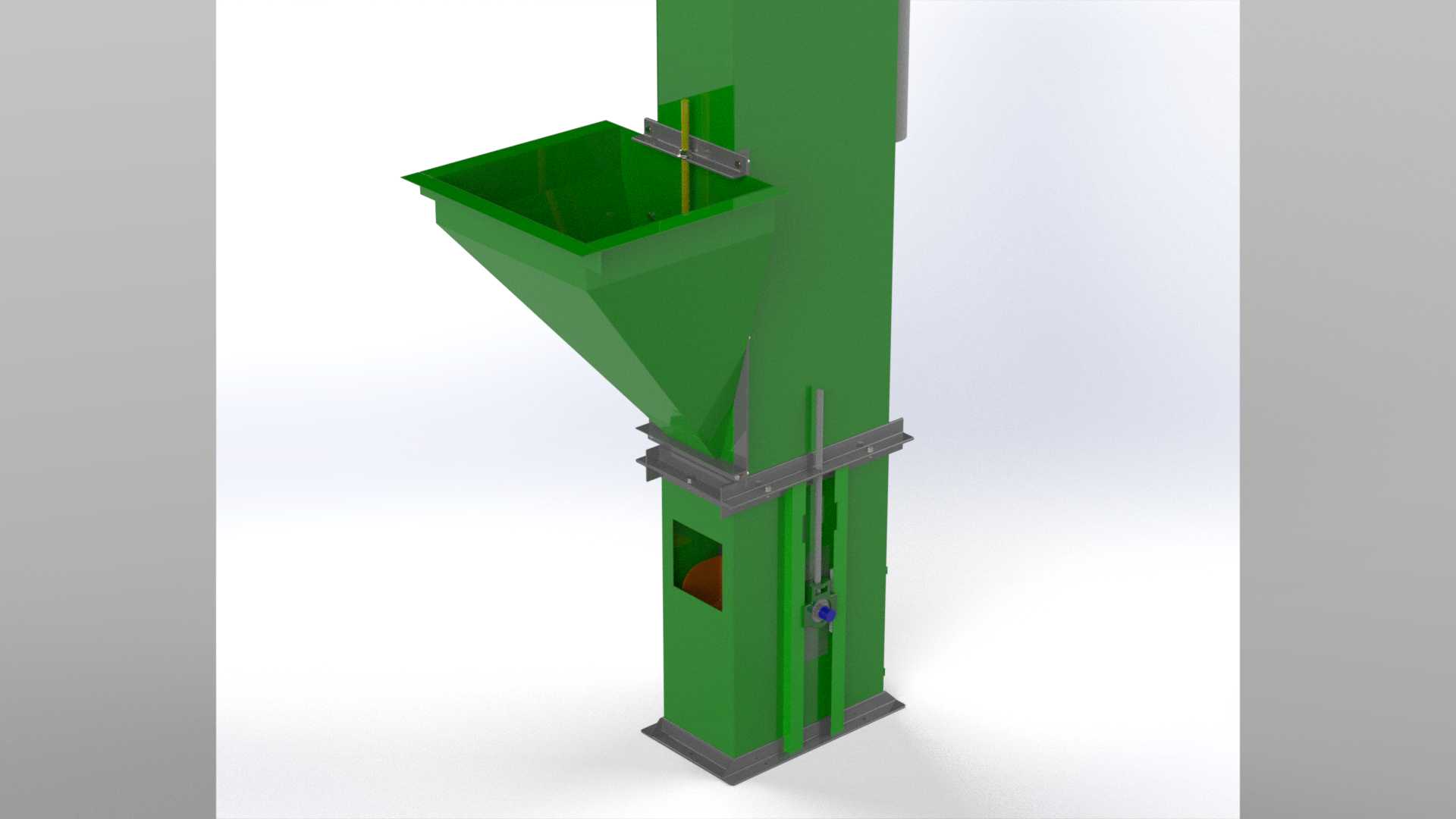

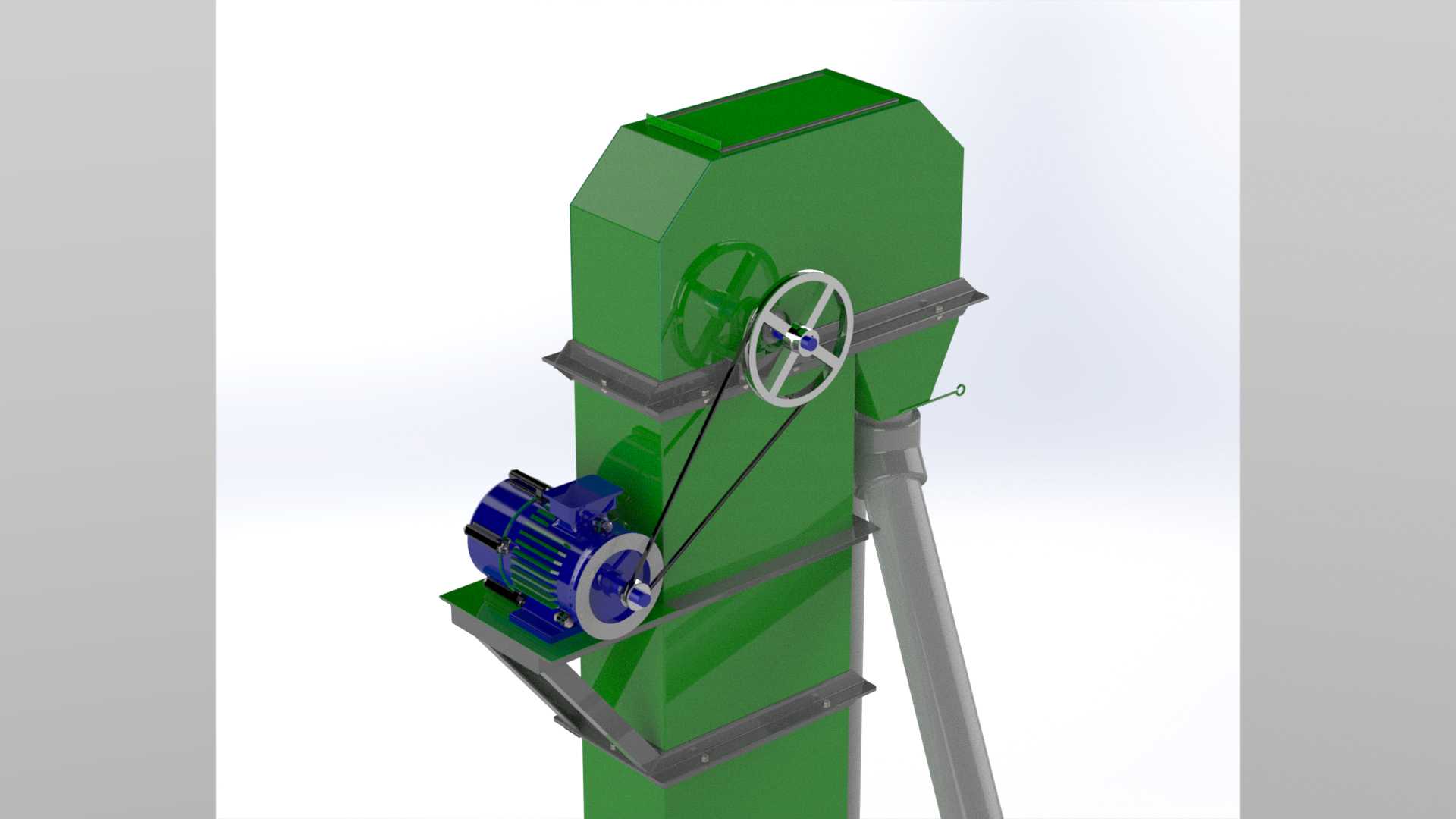

这款斗式提升设备主要面向农业生产场景中的散料垂直输送需求，可在粮食仓储、种子加工、小型粮油加工站点等场景中完成颗粒状、小粒径散料的低位到高位转运作业，适配小麦、水稻、玉米、油菜籽等常见农作物籽粒，也可兼容部分流动性较好的粉状农副加工物料，解决传统人工搬运散料登高作业效率低、劳动强度大、物料抛洒损耗高的痛点。设备采用立式单柱壳体结构，整体沿垂直方向布置，底部设置敞口进料斗，进料端做扩口导向设计，方便人工或前端输送设备将待输送物料直接导入设备内部，避免上料过程中物料卡滞、外溢。顶部设置驱动端总成，内置传动轮组与动力安装位，可匹配适配功率的减速动力单元，带动内部环绕布置的牵引构件做闭环循环运动，牵引构件上按固定间距安装的料斗会在底部进料段舀取物料，随牵引带向上运行至顶部出料端后，借助离心力与顶部导向结构将物料从侧面出料口卸出，完成连续化的垂直提升作业。设计过程中重点考虑了农业场景的安装适配性，设备整体占地投影面积极小，仅需平整的硬化地面即可完成立式安装，无需额外搭建复杂的支撑钢架，侧面设置的斜向支撑结构可进一步提升设备运行时的整体稳定性，降低高负荷运转时的结构晃动幅度。壳体采用分段式拼接设计，可根据实际作业的提升高度需求灵活调整总装长度，适配不同高度的储料仓、加工设备进料口的安装对接需求，壳体上预留的固定卡扣可方便用户根据现场走线需求加装防护管线、检修爬梯等附属结构。设备的料斗边缘做了耐磨强化处理，可长期承受散料的摩擦冲击，牵引构件的张紧结构设置在设备下部，无需拆解上部壳体即可完成张紧度调节，日常维护操作十分简便，出料端的导流结构可根据接料设备的位置调整出料导向角度，减少物料下落过程中的粉尘飞扬与抛洒损耗，整体结构紧凑，运行过程噪音低，非常适合中小型农业加工场景的散料垂直转运作业。
