大型谷物烘干仓储成套工业设施结构设计

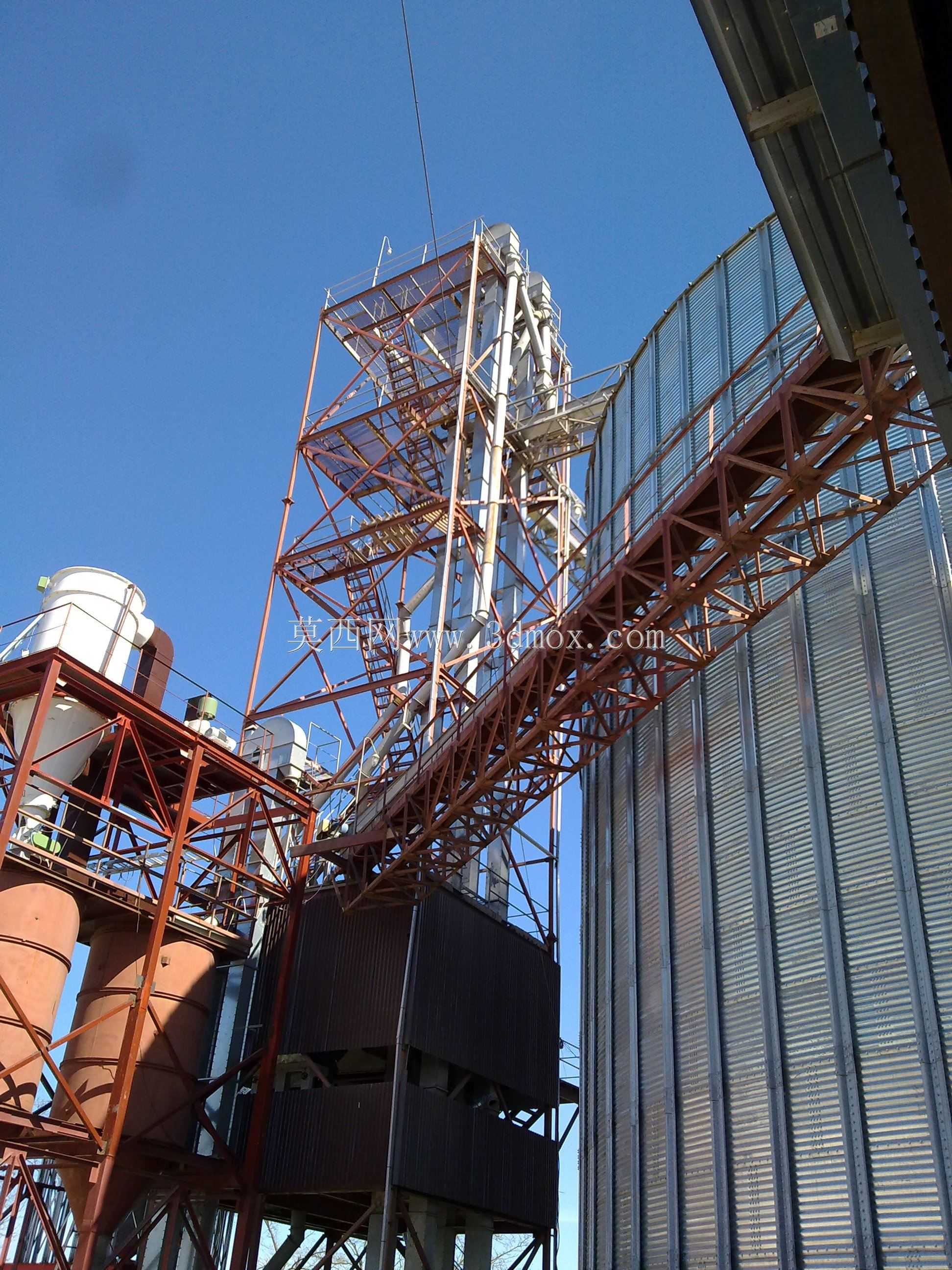

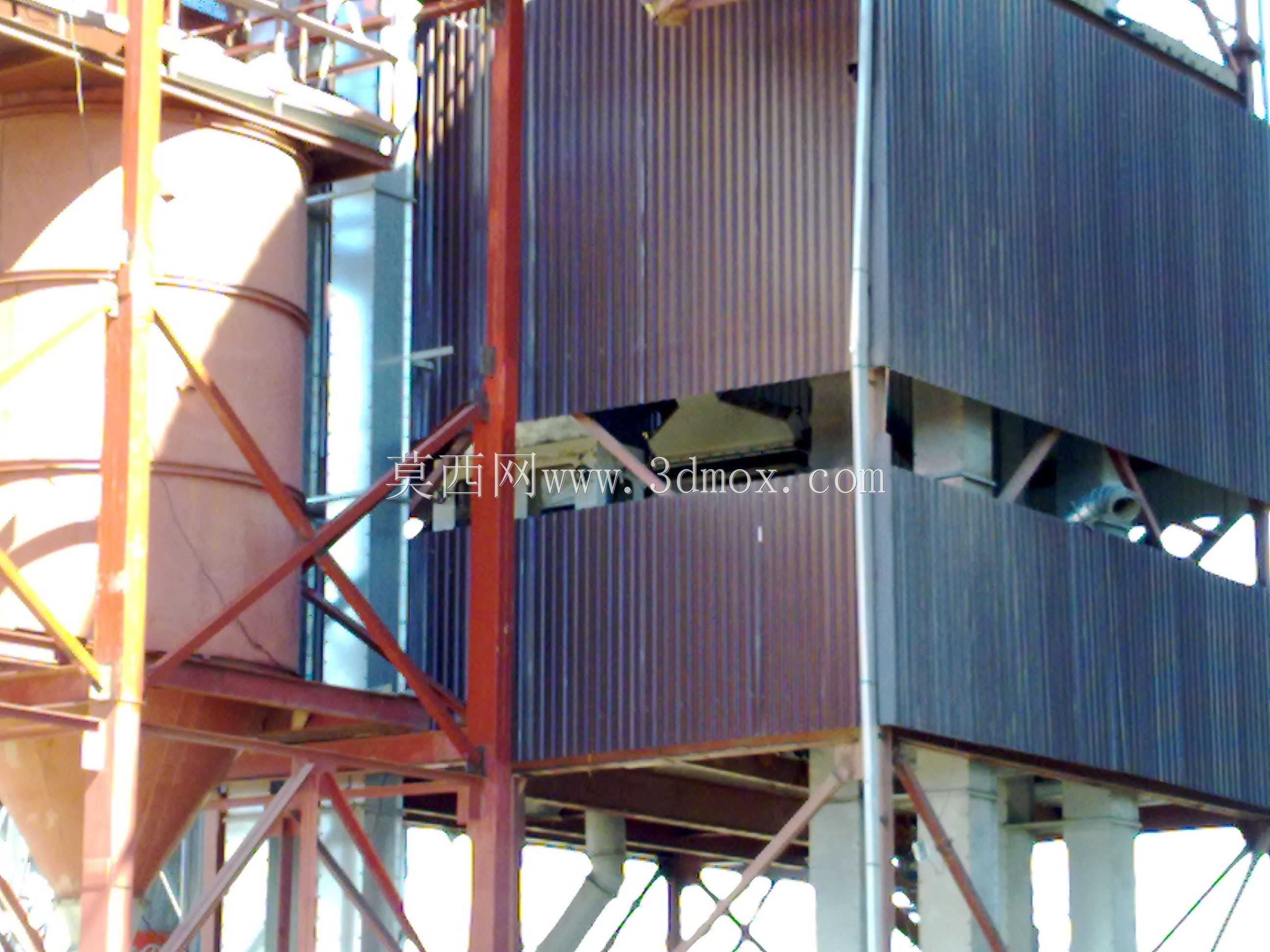

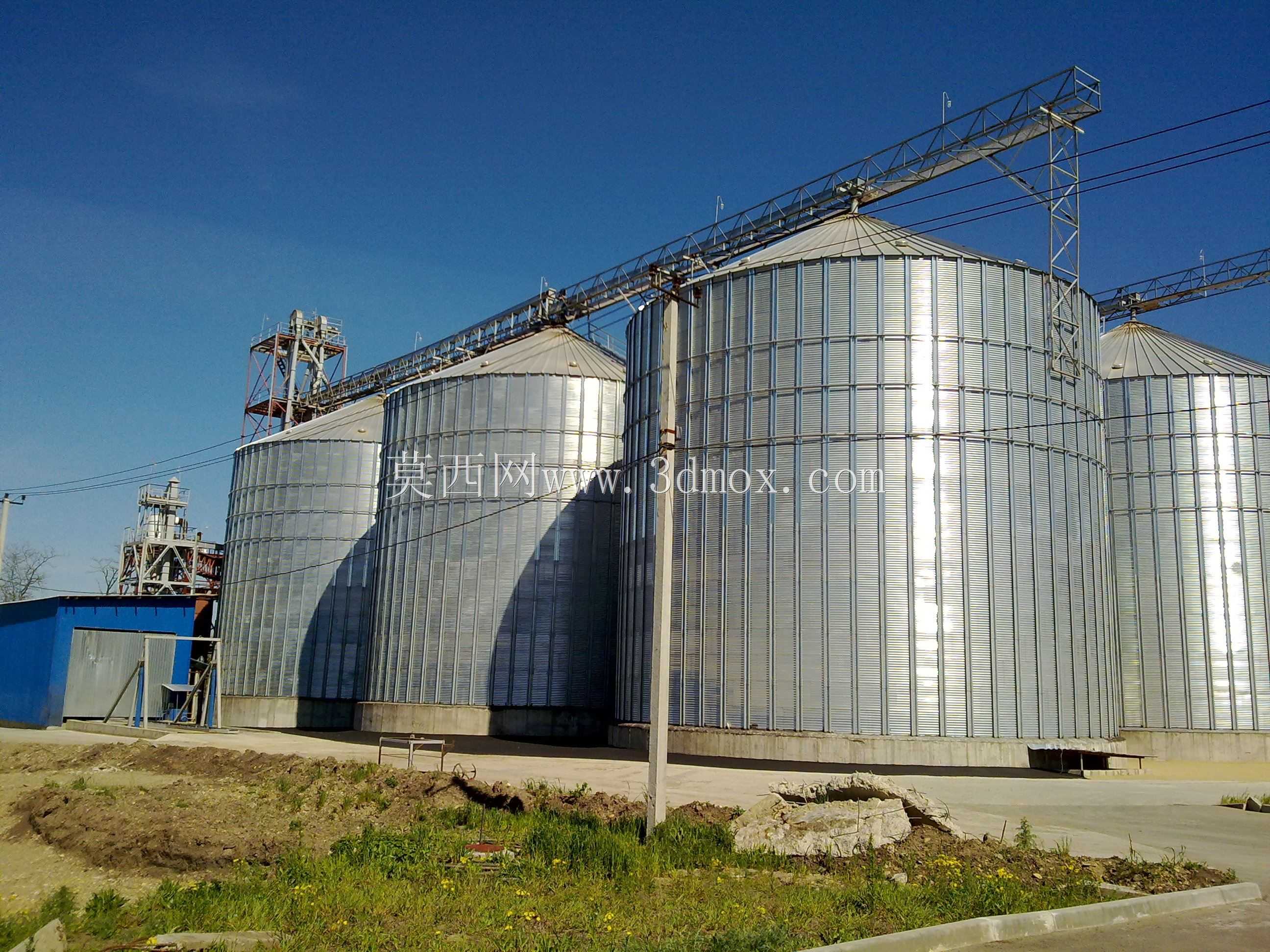

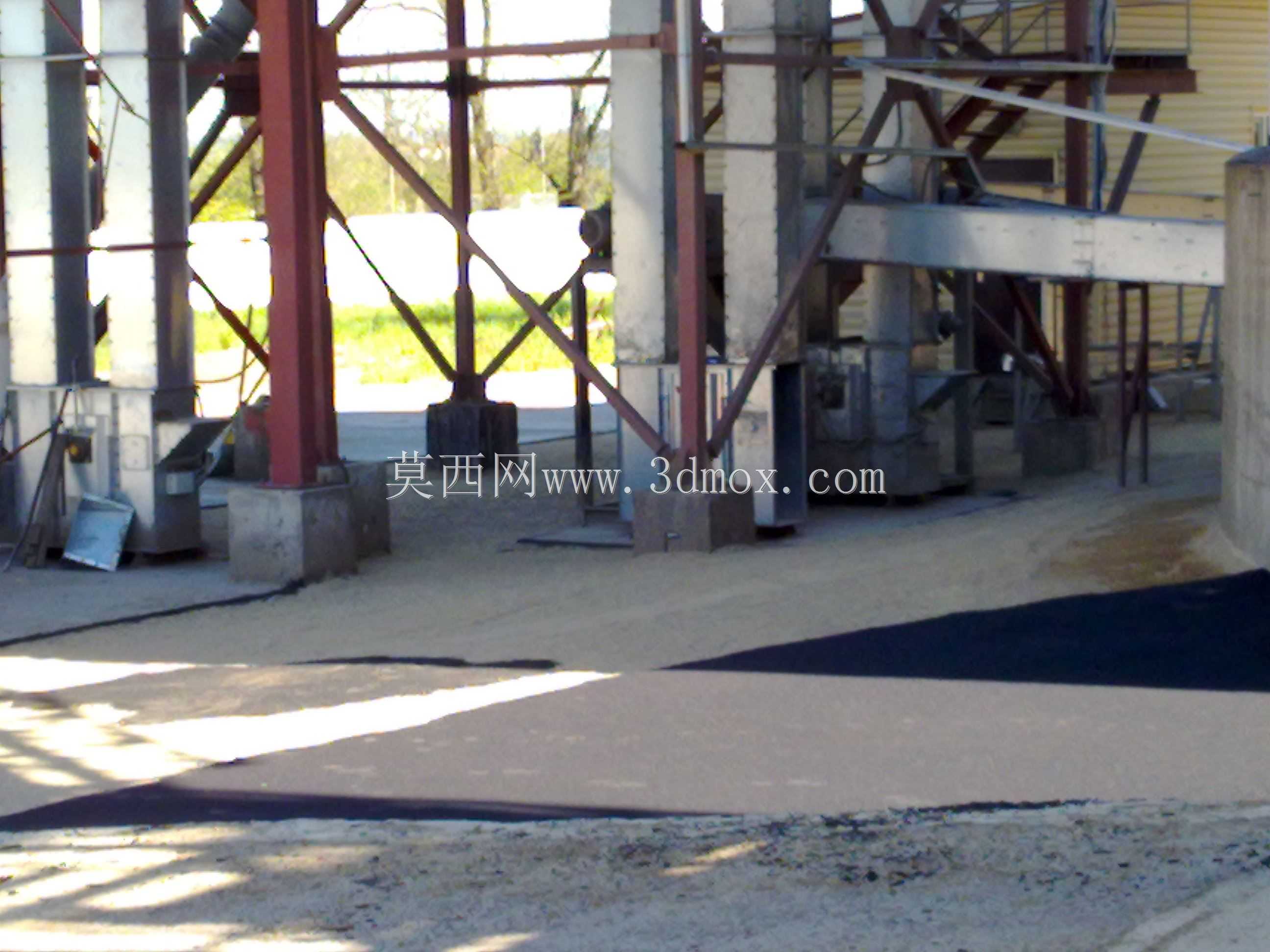

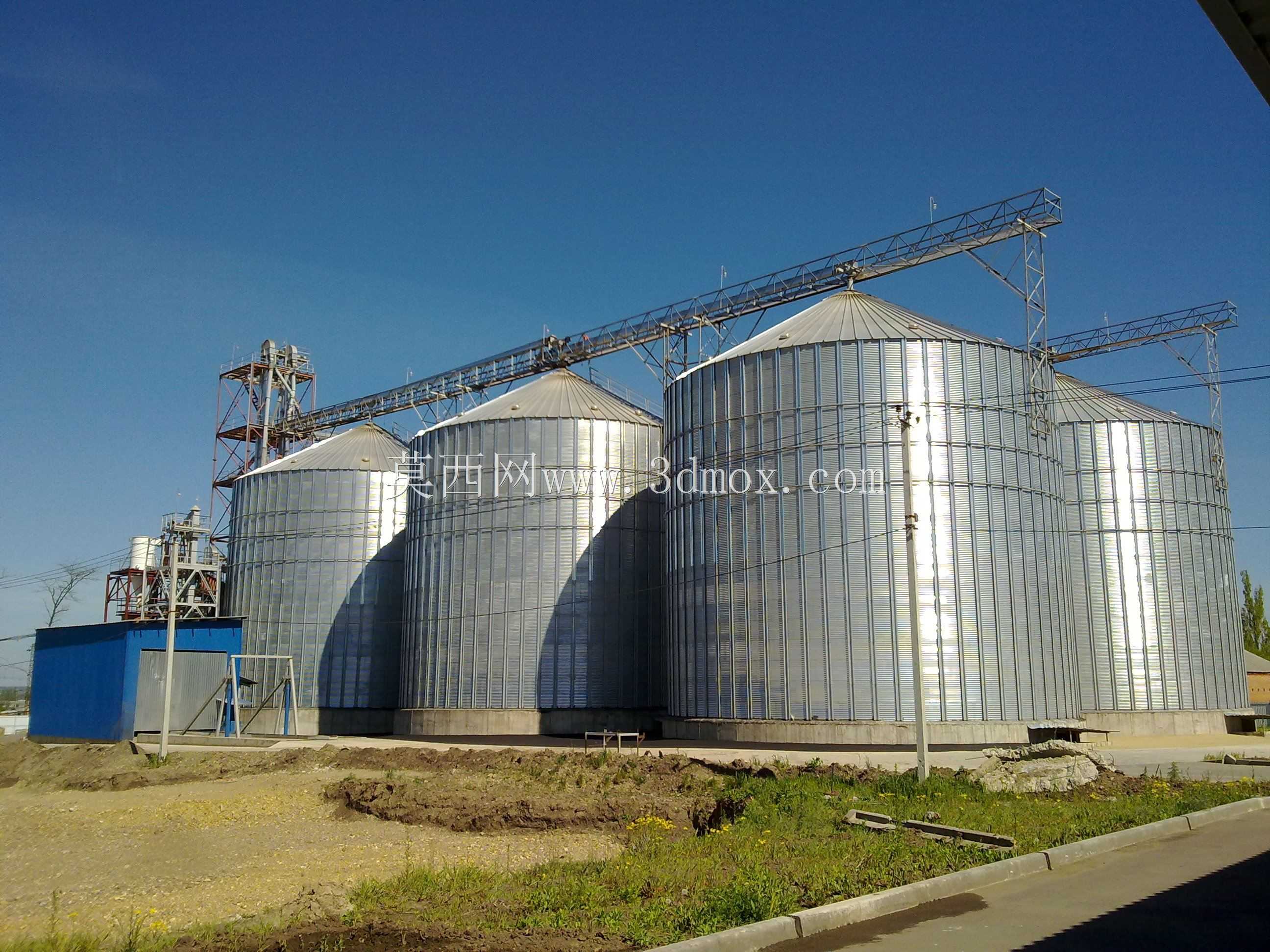

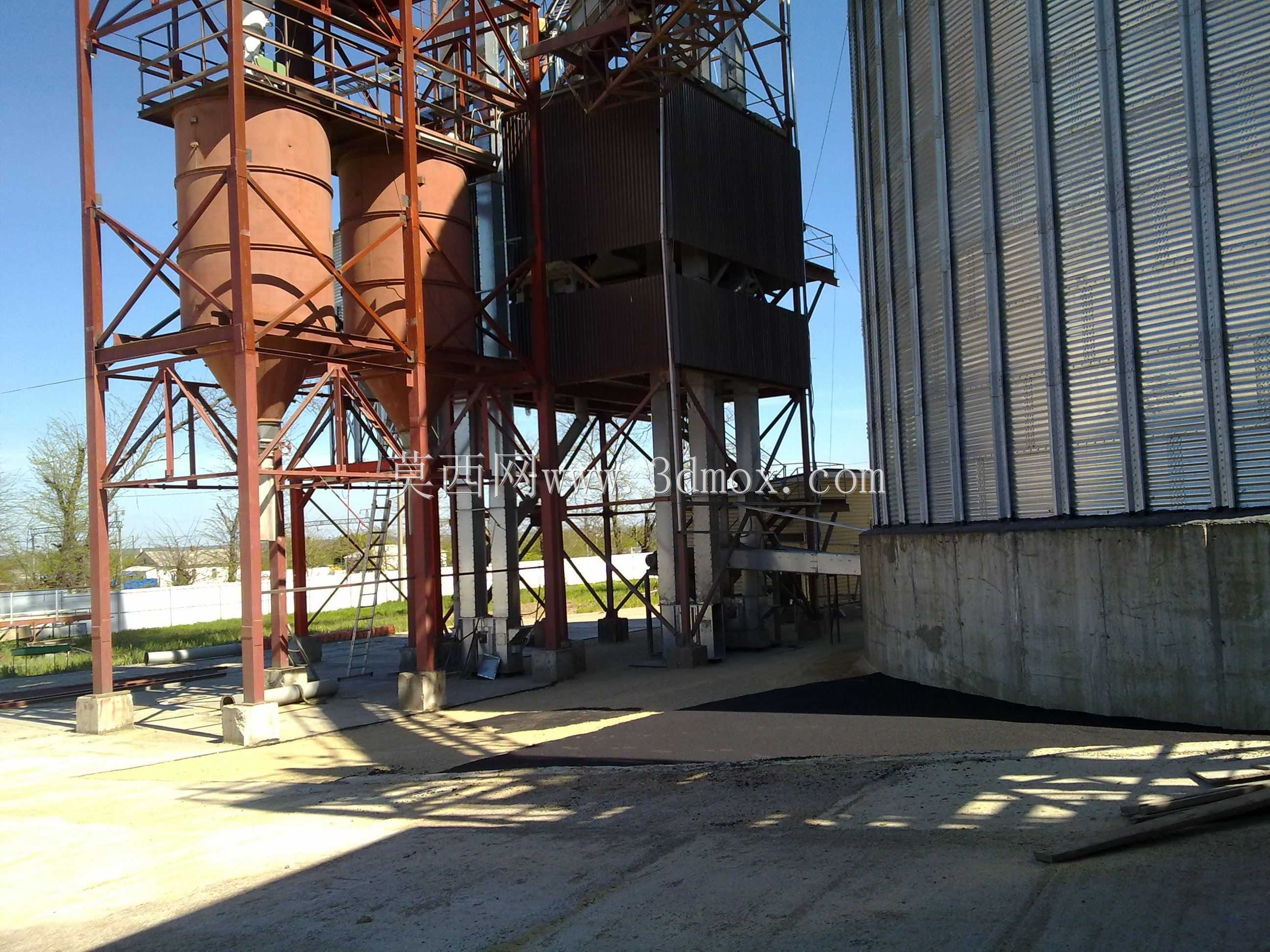

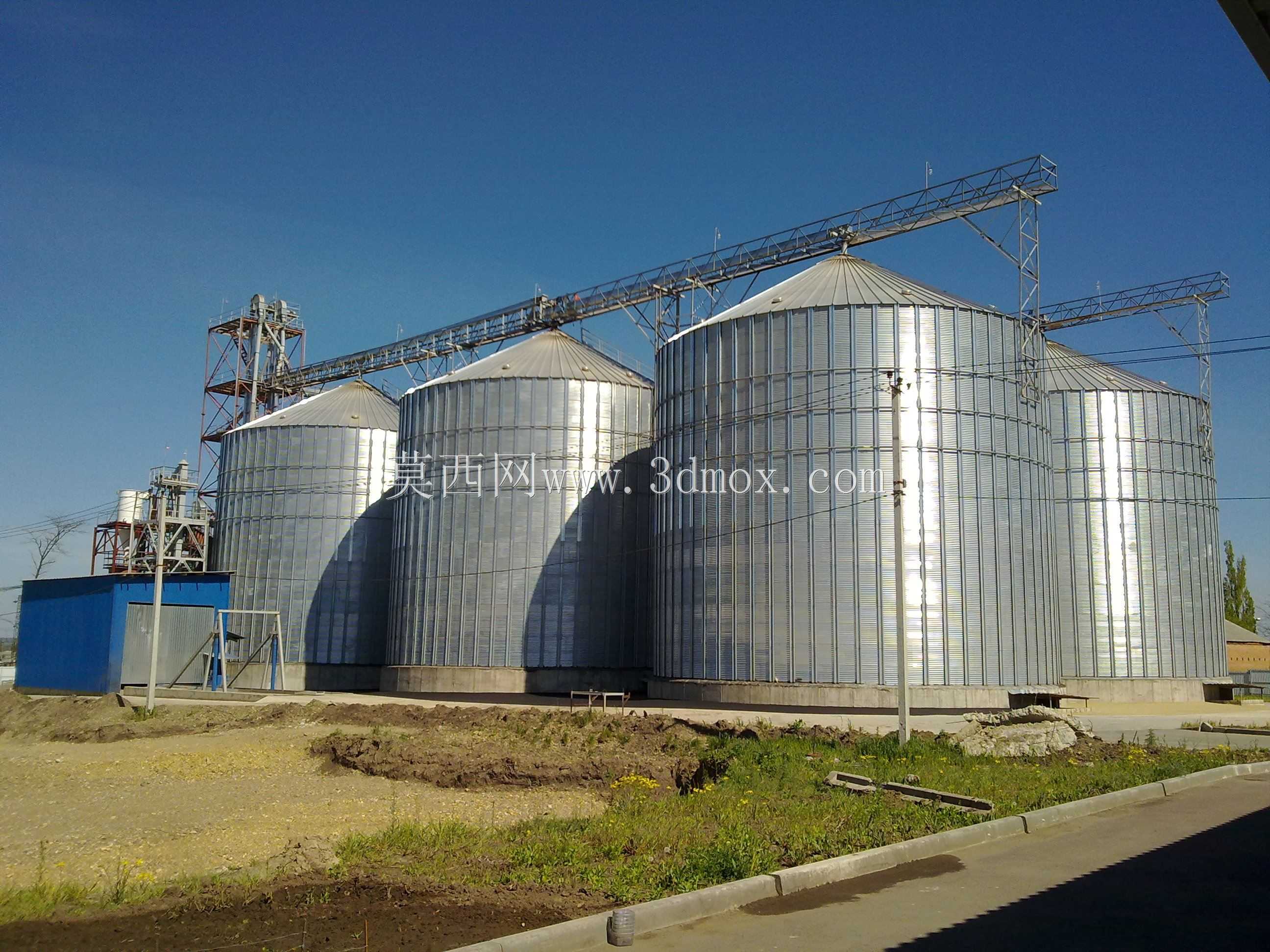

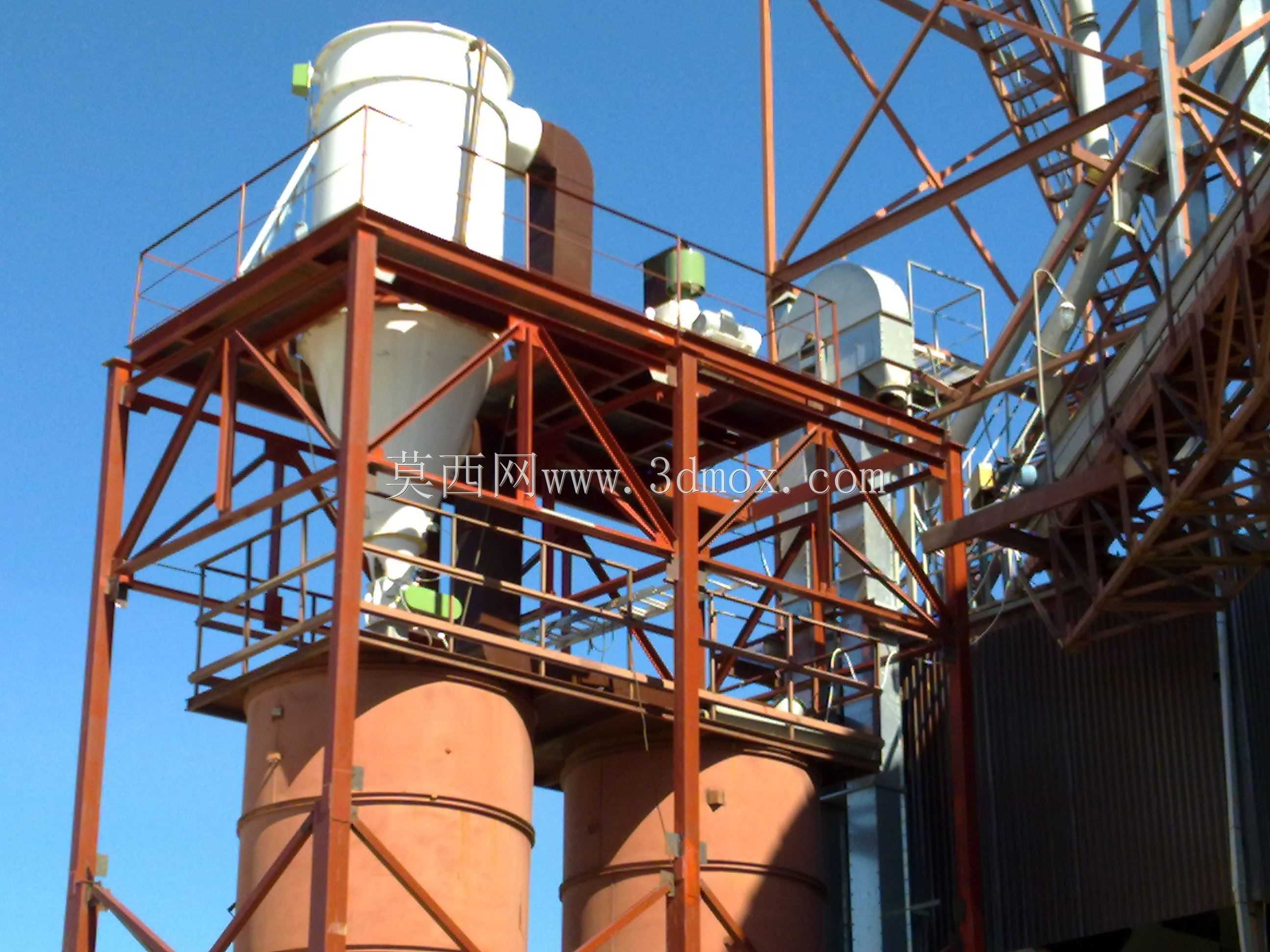

这套成套设施主要面向规模化粮油加工、粮食收储站点的核心生产场景，覆盖原粮收储后的降水烘干、中转暂存、连续输送全流程作业需求，适配玉米、小麦、水稻、核桃等多种颗粒类农产品的产后处理环节，解决收获季粮食含水率过高易霉变、无法长期存储的行业痛点。整套设施采用模块化组合布局，核心由立式多段烘干塔组、波纹钢板立式储料筒仓、架空钢结构输送廊道、原料暂存料斗、物料提升输送机构成，所有作业单元通过架空桁架实现连通，无需地面反复转运物料，大幅降低粮食转运过程中的抛洒损耗与人力投入。其中烘干塔采用多层错流烘干结构设计，内部设置分层导料装置与热风导流通道，可根据不同粮食品种的含水率调整热风温度与物料停留时长，避免高温烘干导致的粮食品质下降，烘干段外部设置检修平台与防护护栏，方便日常运维作业时的设备检查与部件更换。储料筒仓采用波纹镀锌钢板拼接成型，仓壁设置多组通风测温点位，可实时监测仓内粮食的温度与湿度变化，仓底采用锥形出料结构，配合底部出料输送装置可实现粮食的快速出仓，避免物料结拱堵料。架空输送廊道采用型钢桁架焊接结构，内部安装密闭式刮板输送设备，可在不同作业单元间密闭输送物料，减少露天输送带来的杂质混入与雨淋受潮风险，廊道的安装高度根据现场场地的地坪标高、车辆通行限高要求做适配设计，预留足够的地面作业空间，满足运粮车辆在设施下方的通行与装卸作业需求。整套设施的钢结构框架均采用热镀锌防腐处理，适配户外露天长期作业的耐候需求，各单元的连接位置均设置可调节安装余量，可根据场地实际地形调整安装位置，降低现场施工的基础处理难度，同时预留后续产能扩容的设备加装接口，可根据生产规模的提升灵活扩展烘干与仓储容量。
