双轴铲斗式垂直物料输送提升设备结构

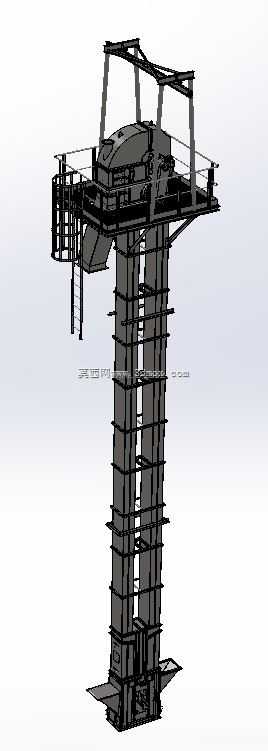

该双轴铲斗提升结构主要面向散状固态物料的垂直输送场景，广泛适配粮食加工、建材生产、矿山选矿、化工原料转运等生产环节，可在厂房内部有限空间内完成粉状、颗粒状、小块状物料从低位到高位的连续提升作业，替代传统倾斜皮带输送占用横向空间大、大倾角输送易撒料的痛点，适配多层厂房生产动线的物料流转需求，能够对接下方料仓的出料口与上方生产设备的进料端，形成连续稳定的物料输送链路。设备整体采用双立柱塔式支撑结构，主体框架沿垂直方向布置，顶部设置驱动与检修操作平台，配套防护栏杆与上下通行爬梯，满足日常运维的操作安全要求，中部为双列料斗运行通道，双轴同步驱动的结构设计可保证两侧料斗运行同步性，避免单侧受力导致的结构偏载、运行卡滞问题，相比单轴提升结构承载能力更强、运行稳定性更优，可适配更大输送量的生产工况。料斗采用铲取式装料设计，在设备底部进料段可自动挖取料仓内堆积的散料，随牵引结构向上运行至顶部卸料位置后，依靠重力与离心力共同作用将物料卸入顶部出料溜槽，完成物料的提升转运，全流程封闭运行可减少物料洒落与粉尘外溢，改善生产车间作业环境。设计过程中重点考量了安装边界与现场适配性，底部基座设置大面积安装法兰，可通过地脚螺栓固定于混凝土基础上，保证高立式结构的运行稳定性，避免满载运行时出现结构晃动；整体横向占用空间紧凑，可在厂房内预留的狭小垂直井道内完成安装，无需额外占用大量横向生产场地；顶部驱动平台的尺寸预留了减速机、驱动电机的安装空间与检修操作余量，爬梯的步距与护栏高度符合工业设备安全设计规范，运维人员可快速抵达顶部完成设备检修、易损件更换作业。结构设计中除标准连接螺栓外，其余结构件均完成完整的结构设计，框架采用型钢拼接焊接结构，在保证整体结构强度的同时控制设备自重，降低基础承载要求，料斗采用耐磨板材成型，可适配磨琢性较强的物料输送工况，延长易损部件的更换周期，减少设备运维成本。
