树莓派7英寸触摸屏嵌入式安装固定支架

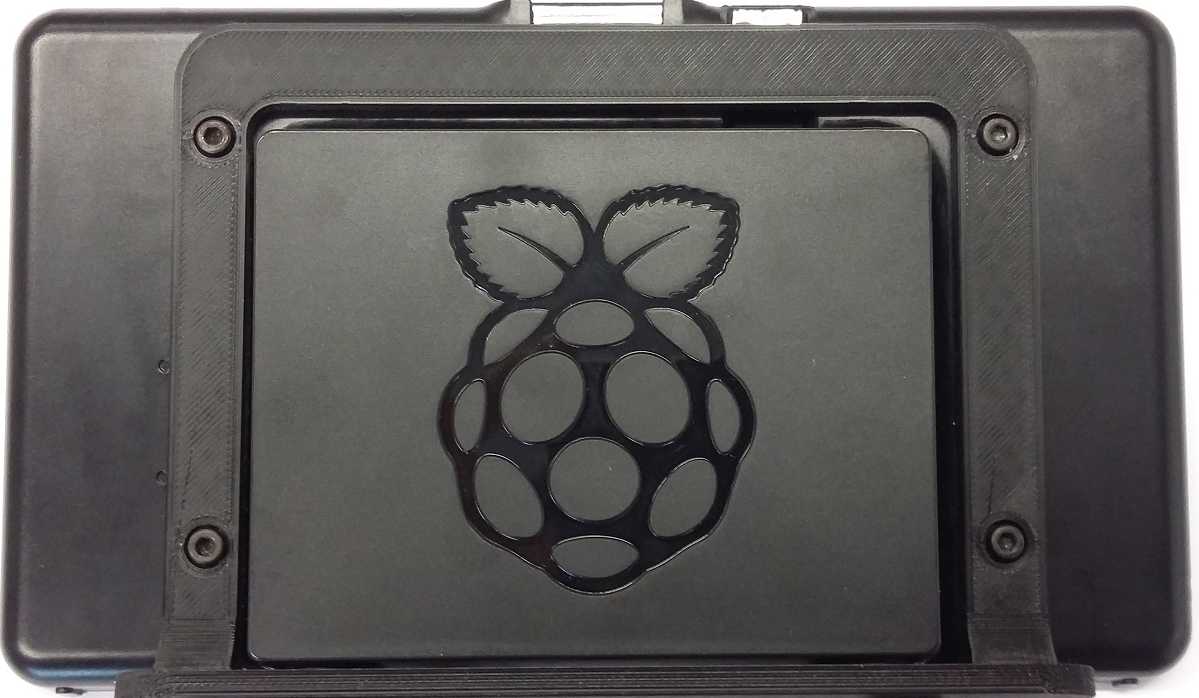

这款固定支架主要面向树莓派嵌入式开发场景设计，用于解决7英寸电容触摸屏在各类DIY项目、小型工控终端、桌面交互装置中的安装固定需求，可广泛应用于个人创客作品搭建、小型智能设备原型验证、桌面迷你信息展示终端、简易人机交互操作面板等场景，能够为触摸屏提供稳定的支撑与防护，避免屏幕直接裸露在外出现磕碰、接线拉扯脱落等问题，同时让整体装置的外观更加规整整洁。

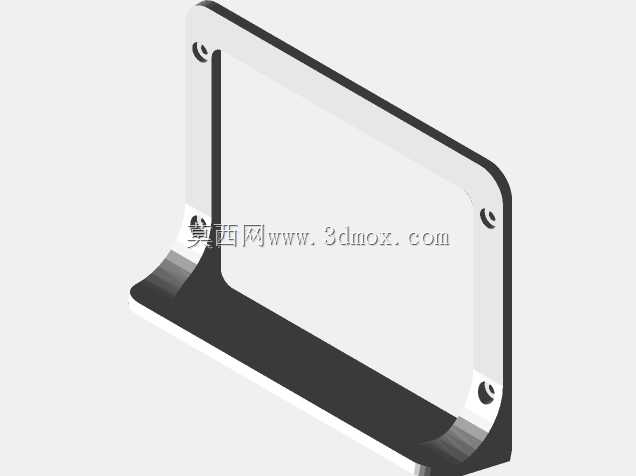

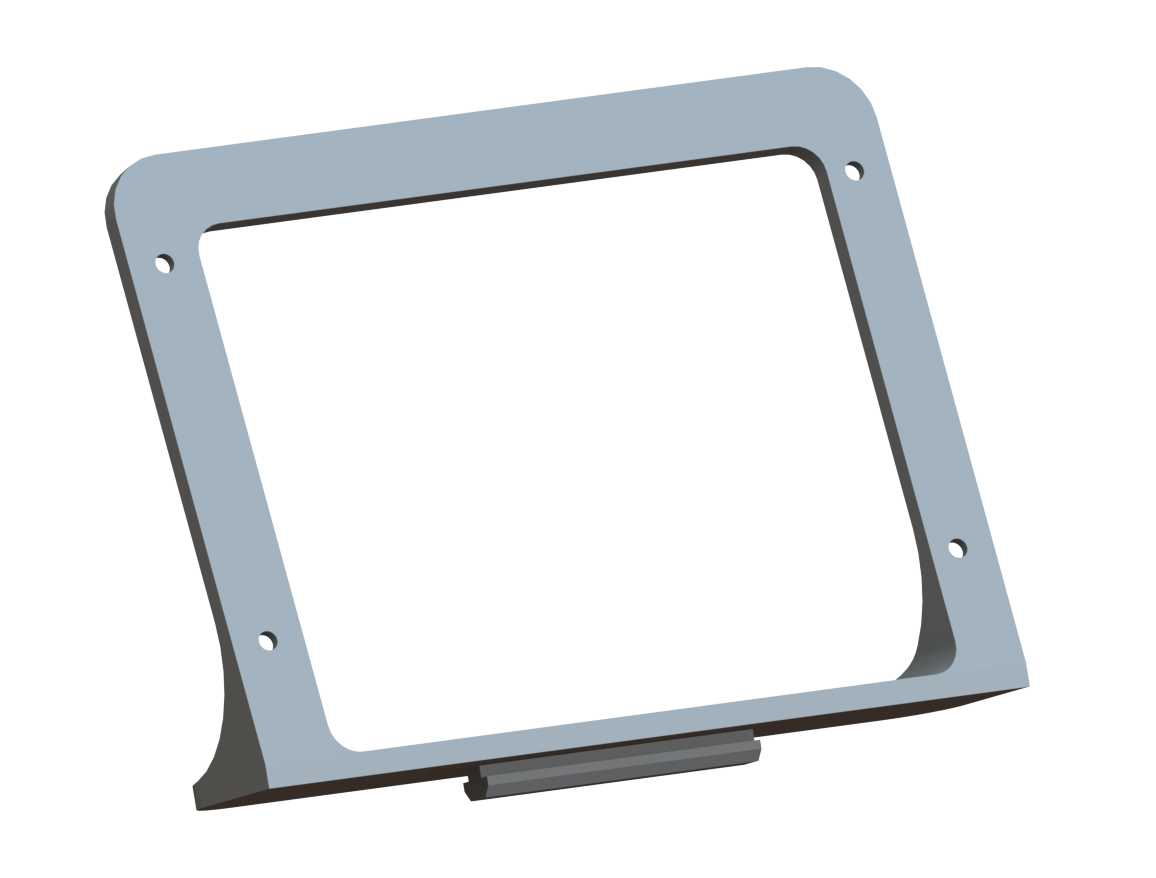

从功能特性来看，支架采用带底部支撑托边的框型结构，整体围绕屏幕的外轮廓做适配设计，边框内侧预留了屏幕嵌入的限位台阶，屏幕装入后可被四周边框牢牢限位，不会出现横向或纵向的窜动；底部的托边可承托屏幕的整体重量，减少安装孔位的受力负荷，提升长期使用的结构稳定性。支架的四个角做了圆弧过渡处理，既避免尖锐边角在安装使用过程中造成划伤，也能更好地适配屏幕的圆角轮廓，减少安装时的应力集中。支架上预设的四个安装孔位，可配合标准内六角螺钉将支架连同屏幕一同固定到对应的设备壳体、安装面板或者桌面支架上，安装后整体结构稳固，不会出现晃动松脱的问题。

在设计思路上，这款支架充分考虑了3D打印制作的适配性，整体壁厚均匀，无大角度悬空结构，无需额外添加大量支撑即可完成打印制作，大幅降低了个人用户自行制作的门槛与材料损耗。结构设计上优先保障安装的便捷性，屏幕可直接从正面嵌入支架，无需复杂的卡扣结构或者额外的压片零件，配合少量粘接或者侧边点胶即可完成屏幕与支架的固定，组装流程简单高效。同时支架的边框宽度经过合理优化，既保证了足够的结构强度，不会因为边框过窄导致受力断裂，也不会过度遮挡屏幕的显示区域，保障屏幕的可视面积不受影响。

在尺寸与安装边界上，这款支架适配的屏幕安装外形尺寸为20×20厘米规格，安装孔位对应M3×6规格的内六角螺钉设计，孔位位置经过精准校准，可与对应规格屏幕的安装孔完全对齐，无需二次打孔修改。支架整体外轮廓略大于屏幕尺寸，预留了足够的边框强度余量，底部支撑托边的高度经过测算，既能够完全承托屏幕底部边缘，也不会突出到屏幕显示区域前方影响观看与触控操作。支架背部的结构做了轻量化处理，在保证整体刚性的前提下尽可能减少材料用量，降低打印制作的成本与整体重量，让安装后的整体装置更加轻便。
