多自由度关节型工业机械臂结构设计

这款关节型工业机械臂主要面向3C电子装配、汽车零部件上下料、五金工件焊接打磨、仓储物料码垛等典型工业场景，可替代人工完成重复性高、负载强度大、定位精度要求严苛的作业任务，适配狭窄工位的灵活作业需求，能在高温、粉尘、有害气体等不适宜人工长期操作的环境下稳定运行，有效降低一线操作人员的劳动强度，规避职业伤害风险，同时大幅提升产线作业的一致性与生产效率。

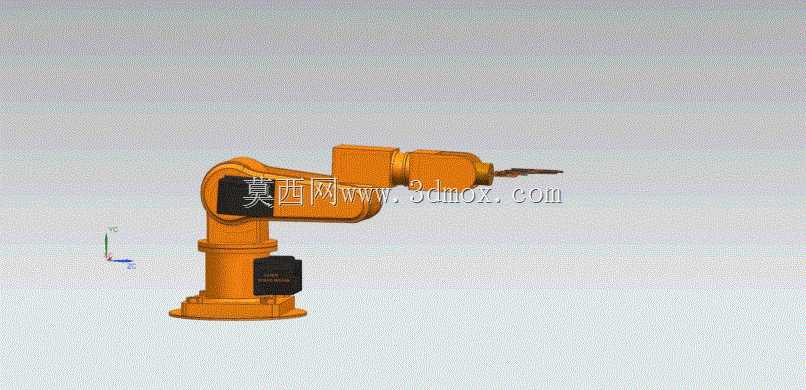

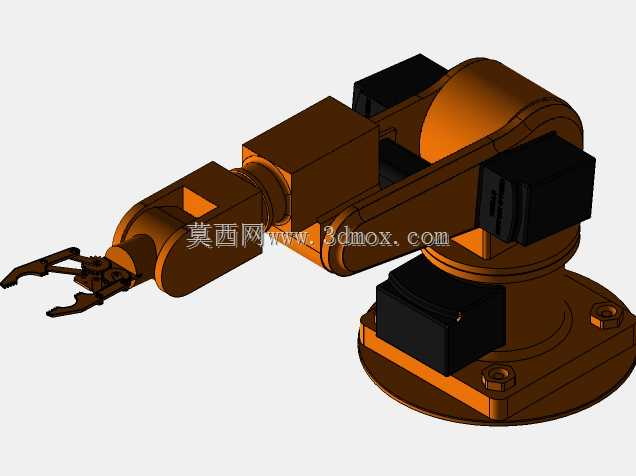

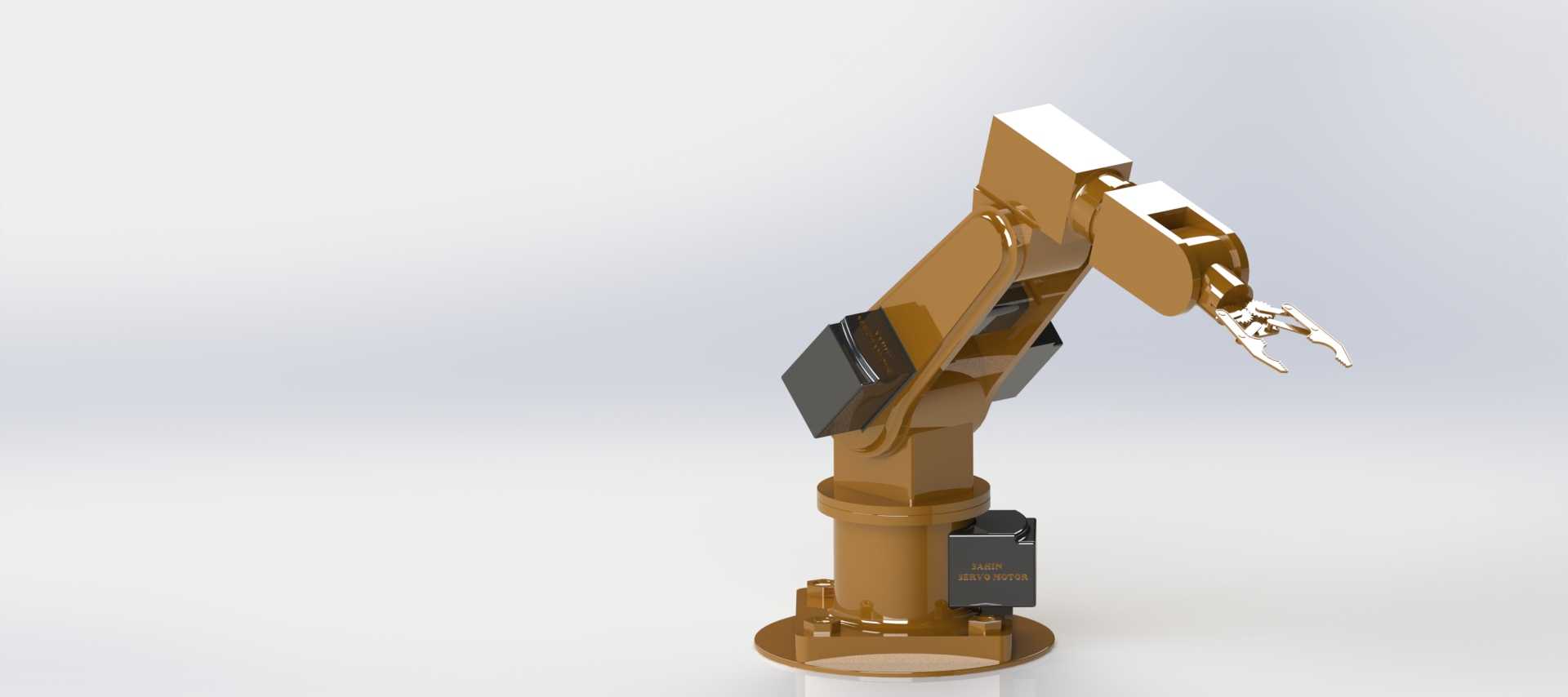

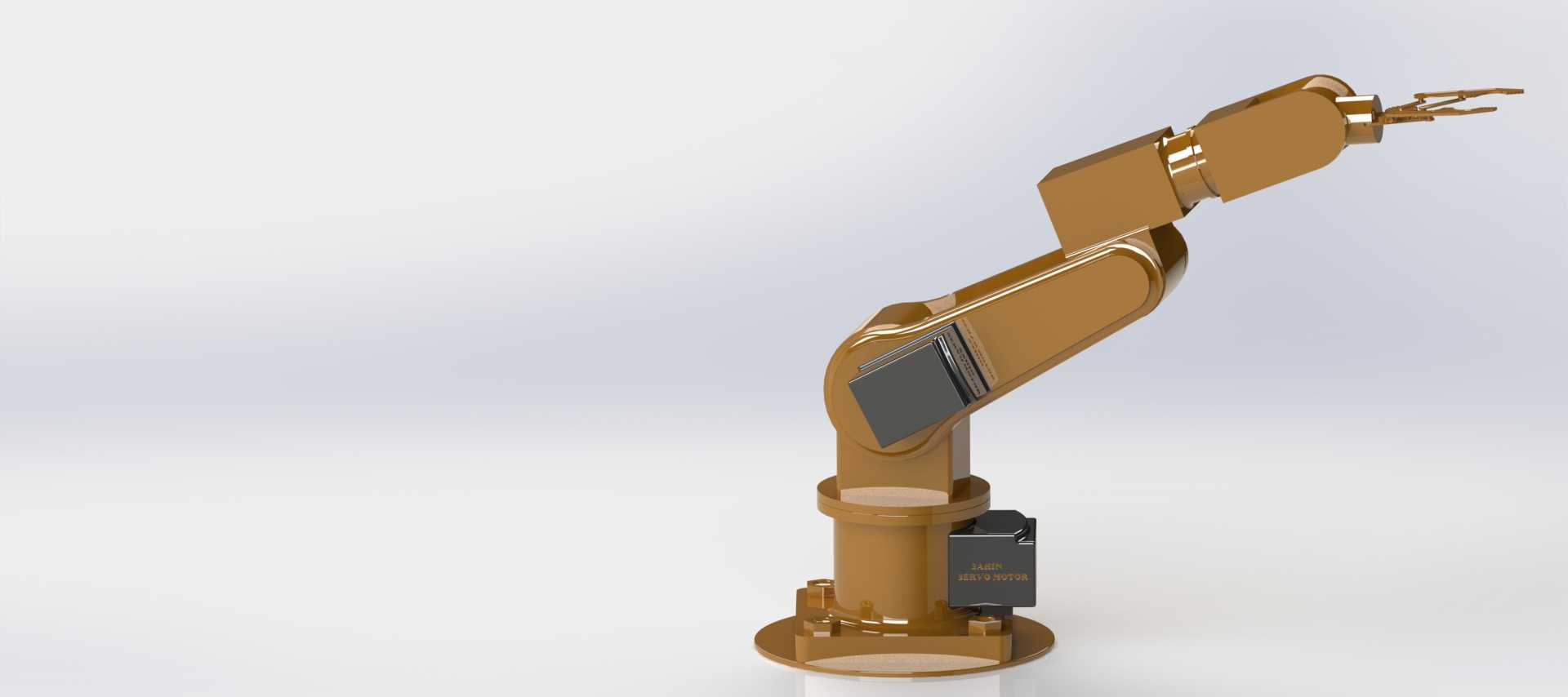

从功能特性来看，该机械臂采用六自由度关节串联构型，底座可实现360度水平回转，大臂、小臂分别通过俯仰关节完成大范围空间位移，腕部配置三个正交旋转关节，可带动末端执行器实现任意空间姿态调整，重复定位精度可控制在±0.08mm范围内，额定负载覆盖5-10kg作业区间，完全满足中小型工件的搬运、装配、涂胶、检测等多工序作业需求。关节处采用高刚性谐波减速器搭配交流伺服电机的传动方案，传动间隙小、响应速度快，可实现平滑的轨迹运动，避免作业过程中出现抖动、过冲等问题，保障作业精度与运行稳定性。

设计思路上，整体结构遵循模块化设计原则，底座、大臂、小臂、腕部均为独立装配单元，各关节预留标准电气接口与机械安装法兰，可根据实际作业需求快速更换末端执行器，适配夹爪、焊枪、吸盘、打磨头等不同作业工具，无需对主体结构进行大规模改造即可快速切换作业功能。臂体采用高强度铸铝合金材质，在保证结构刚性满足负载要求的前提下，尽可能降低自身重量，减小关节驱动负载，提升运动响应速度；外壳采用流线型圆弧过渡设计，避免作业过程中与周边设备、工件发生磕碰剐蹭，同时内置走线槽将所有动力线缆、信号线缆收纳于臂体内部，既避免线缆外露造成的拉扯磨损，也让整体外观更加整洁规整，降低日常维护的线缆排查难度。

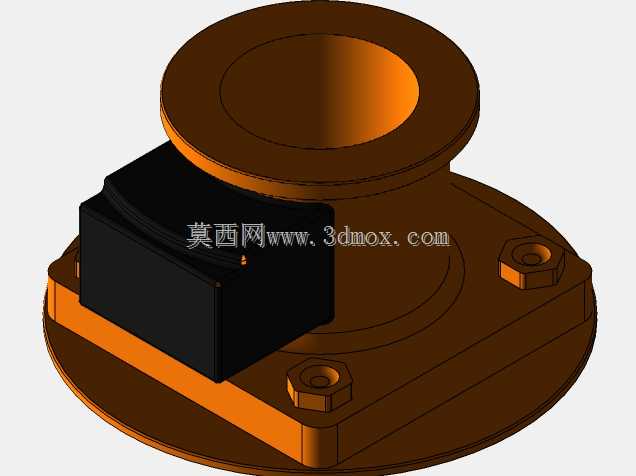

安装边界方面，该机械臂底座采用方形法兰安装结构，安装面需保证平面度不大于0.1mm，通过8颗M12高强度螺栓与安装基座刚性连接，安装基座需承受不小于5倍额定负载的静载荷，避免高速运动时出现晃动偏移；水平作业半径覆盖1400mm范围，垂直作业高度范围为-600mm至1800mm，安装时需预留周边不小于300mm的安全避让空间，避免臂体运动过程中与周边防护栏、输送线、加工设备发生干涉；末端法兰采用标准ISO 9409-1-50-4-M6接口规格，可直接适配市面上绝大多数通用末端执行器，无需额外制作过渡转接板，大幅降低现场部署的改造成本与调试周期。
