微型直流电机电枢转子结构

　　该转子属于小型直流有刷电机的旋转核心部件，常见于电动玩具、小型手持工具、车载执行器、办公设备驱动以及教学实验装置中。它的作用是在定子磁场内承载电枢电流，通过换向器与电刷配合，使绕组在不同转角下持续获得方向正确的电流，从而把电能转化为稳定的机械转矩。

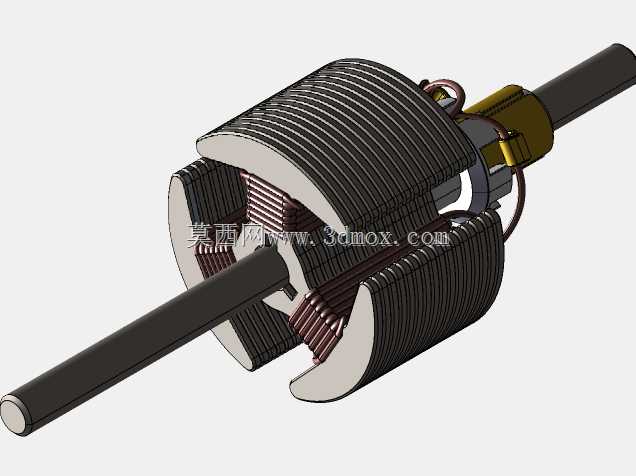

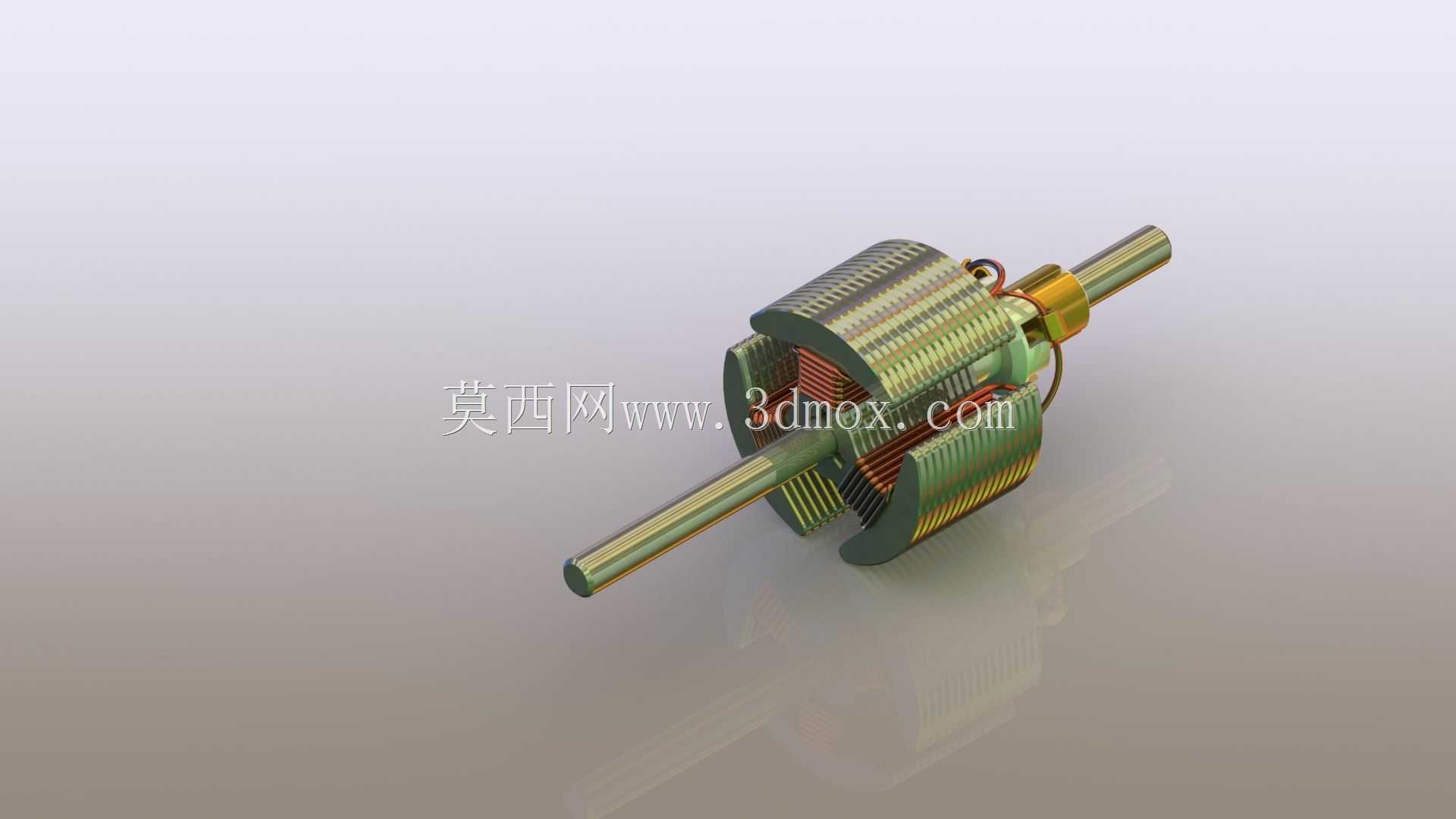

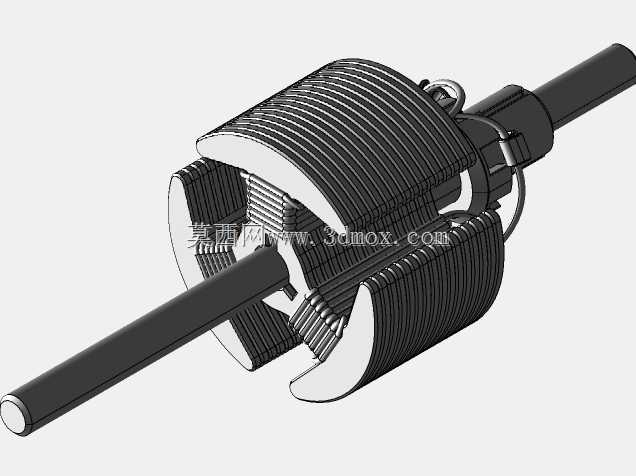

　　从结构组成看，模型完整表达了转轴、叠片铁芯、绕组、槽内绝缘、端部绑扎以及换向器等关键区域。转轴采用细长轴形式，两端伸出段用于支撑轴承和传递扭矩；中段与铁芯、换向器保持同轴关系，设计时需要重点控制轴径、台阶长度和装配基准。铁芯由多片冲片叠压形成，外圆开设均匀槽位，槽形直接影响绕组布置、磁路截面积和齿部饱和程度。绕组嵌入槽内后，在端部形成规则的跨接形态，端部高度不能侵占定子内腔，也不能与端盖、轴承或电刷机构发生干涉。

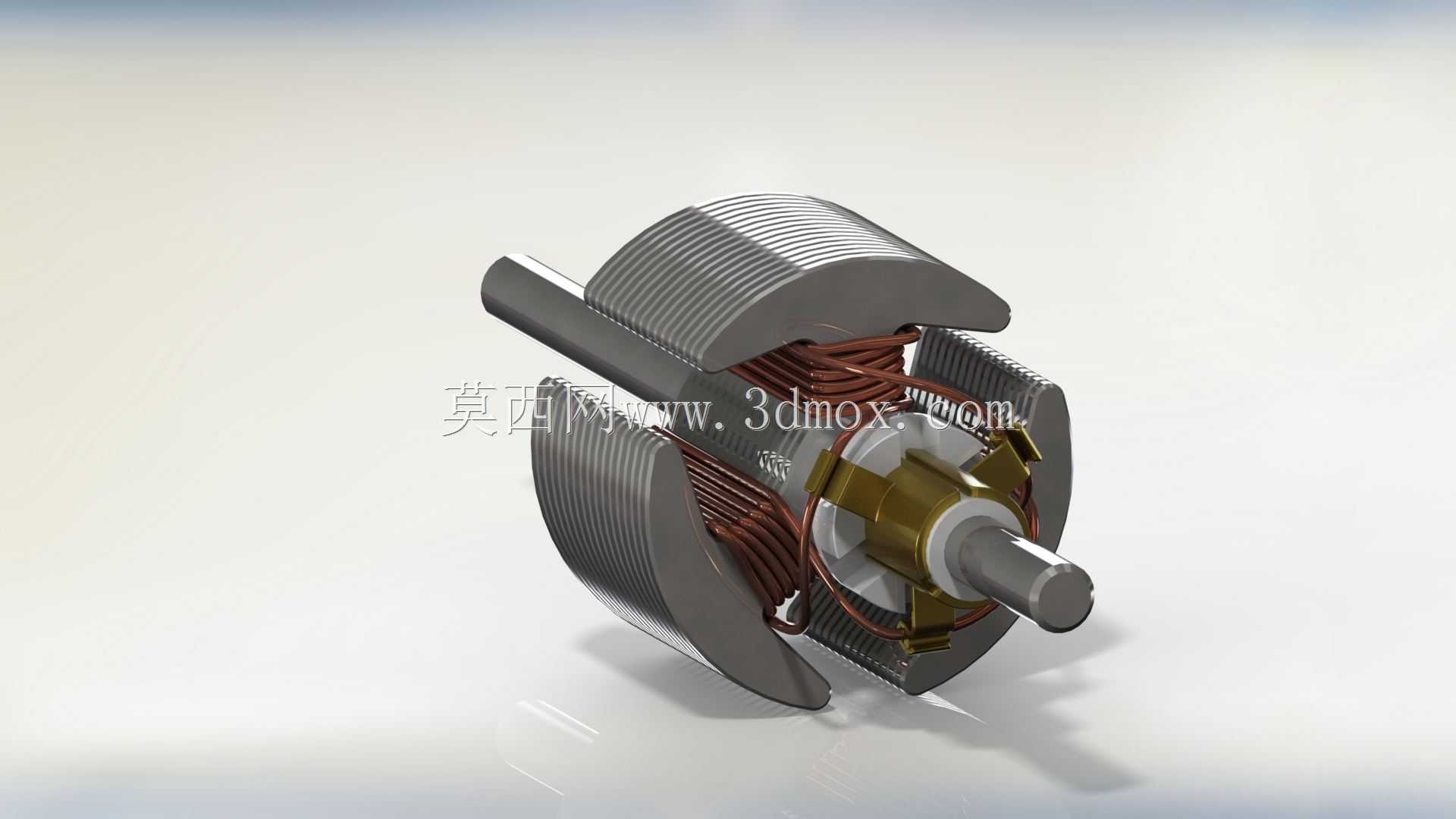

　　换向器布置在转子一端，由多个相互绝缘的换向片组成，绕组端头按接线规律与换向片连接。实际运行中，电刷压在换向器外圆表面，转子旋转时完成电流方向切换。该区域对同轴度、表面圆整度和片间绝缘要求较高；若换向器偏心或表面跳动过大，会引起电刷跳动、火花增大和接触噪声。建模时应保留换向片分段、绝缘间隙以及与轴的配合关系，便于后续检查电刷安装位置和维护空间。

　　设计思路上，这类转子并非单纯追求外形完整，而是围绕磁路、电路和机械支撑三者协同展开。铁芯外径决定气隙面积，叠厚影响转矩容量；槽数和绕组跨距关系到换向性能与运行平稳性；轴的伸出长度、轴承跨距和联轴器安装位则决定整机边界。进行设备选型时，需要把转子总长度、最大外径、端部绕组半径、换向器直径和轴端尺寸纳入包络检查，尤其在狭小电机壳体内，要确认转子与磁极、电刷架、端盖之间留有均匀气隙和装配通道。

　　结构验证阶段还应关注动平衡与热态空间。转子高速旋转时，绕组端部和铁芯叠压的不对称会带来振动，因此模型中各环形部件的同心关系应清晰；长期负载下绕组发热，端部与周围静止件之间也需要保留散热和膨胀余量。该三维结构适合用于电机内部装配校核、换向机构布置、教学演示以及小型驱动装置方案评审。
