欧标E/F型接地交流电源插头结构

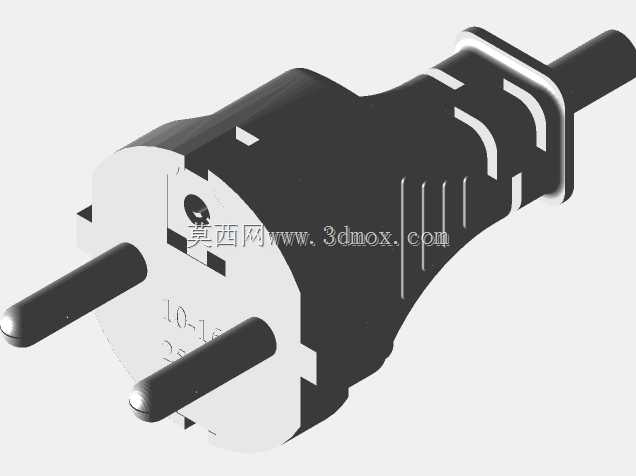

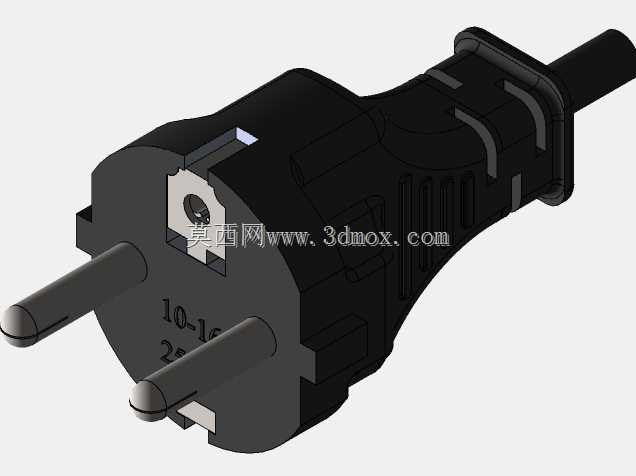

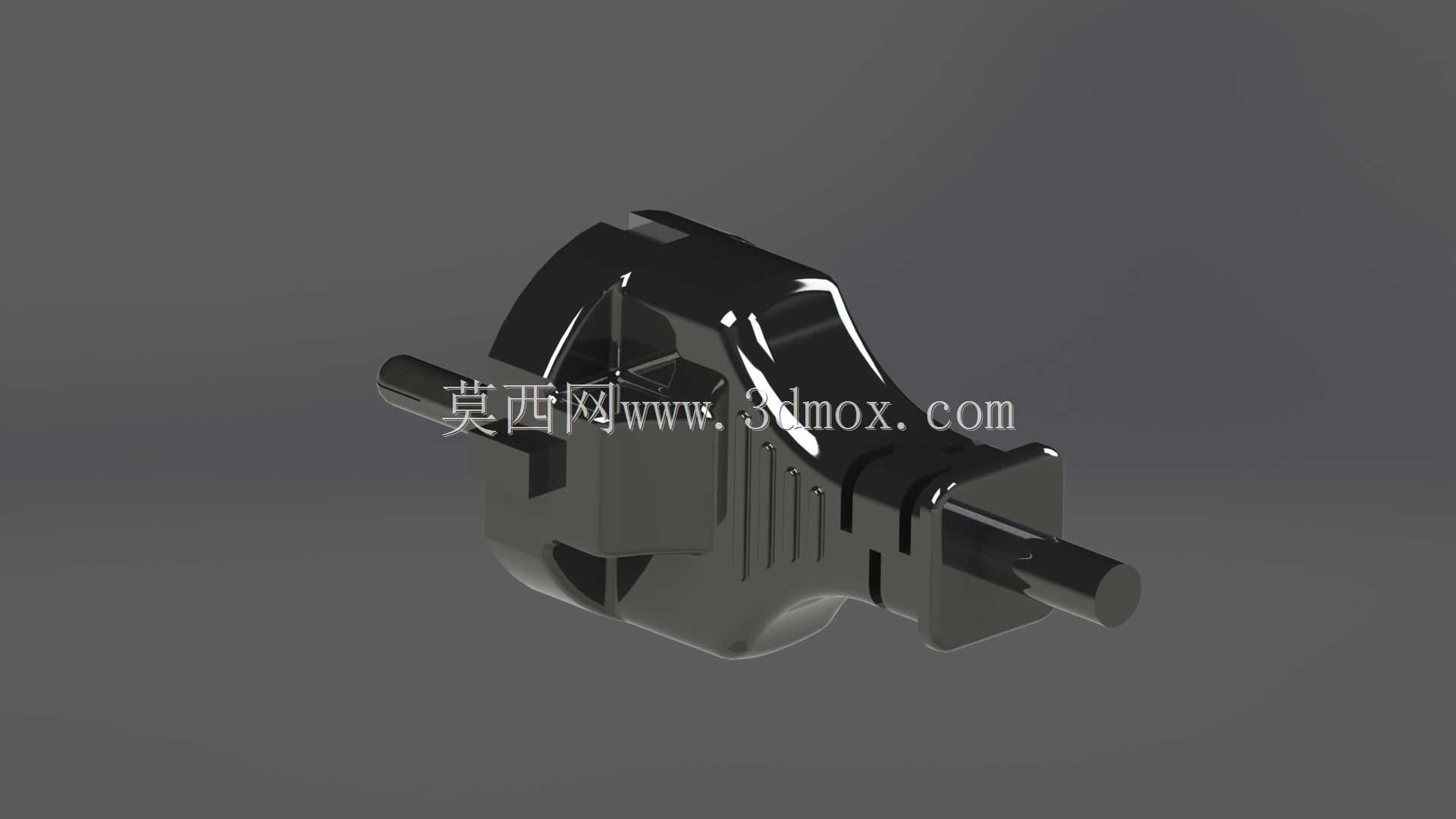

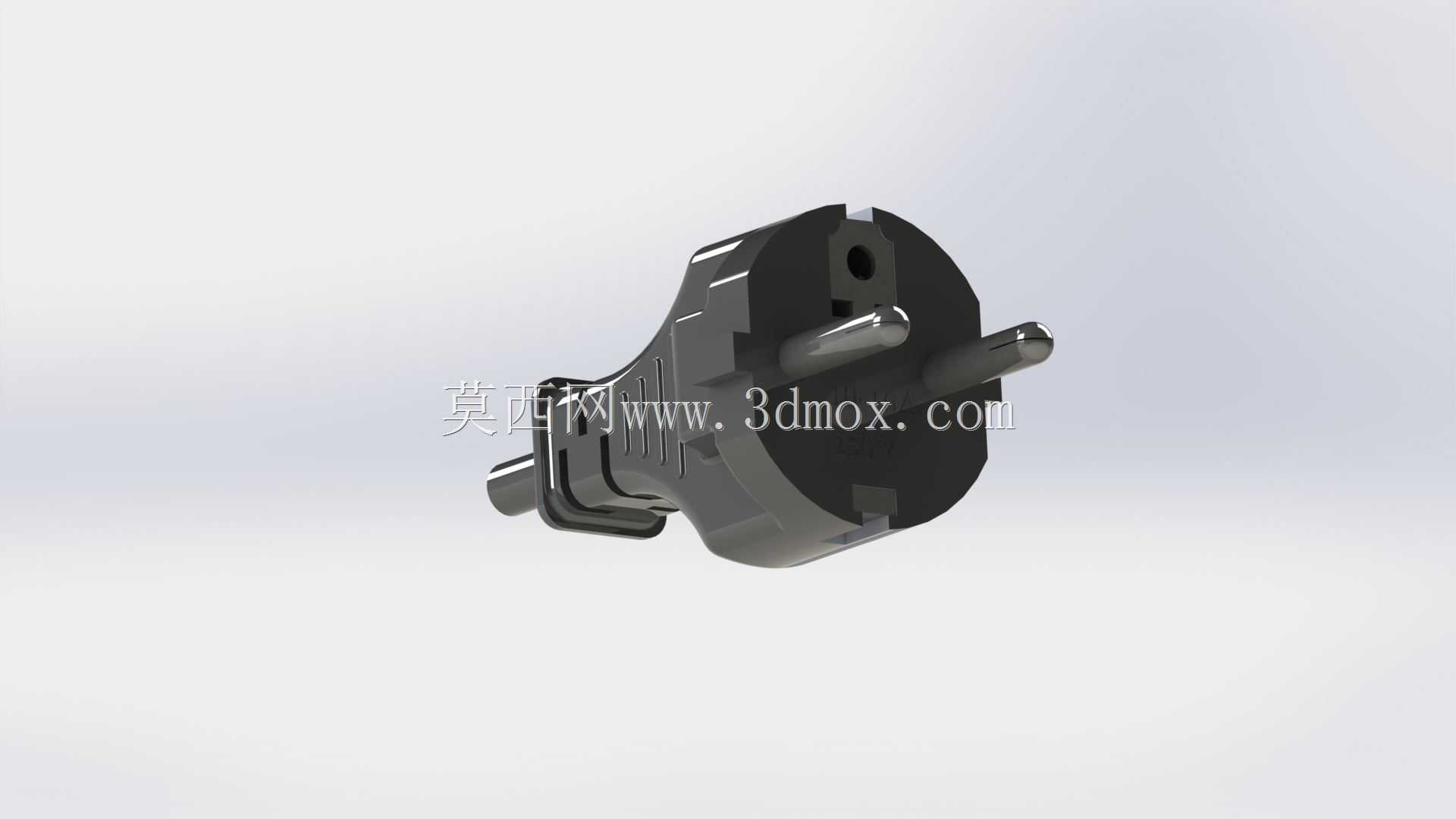

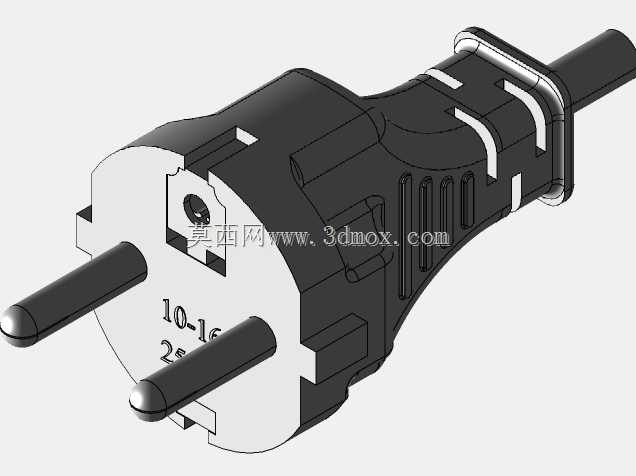

　　该插头对应欧洲常见的Schuko接地连接形式，主要用于手持式电动工具、家用电器、测试仪器、机柜外设和小型工业设备的交流供电入口。建模时把插合端、握持壳体、线缆护套和接地弹片作为一个完整装配关系处理，而不是只做外观壳体，这对后续检查插拔空间、包胶厚度和线缆折弯半径更有参考价值。

　　插合面采用两根圆形载流插销，插销沿圆周方向布置，接地依靠插头两侧的弹性接触片与插座内接地夹配合完成。这种结构没有强制极性，实际装配中仍需在内部端子区保留清晰的火线、零线走线槽位，避免导线交叉压接。插销根部设置台阶和防转定位面，能够限制插销在注塑或装配后的转动趋势；前端圆角和导向锥面需要保留，否则在频繁插拔工况下会出现对位阻滞。

　　外形上，插头主体从插合端向线缆端逐渐收窄，握持区域采用略带弧度的多面造型，既增加手指扭转时的摩擦力，也让上下壳体的分模线更顺。壳体最大外径集中在接地弹片所在位置，设计机柜、线槽或设备背板时，不能只按插销直径预留孔位，应按插头法兰附近的完整轮廓留出插拔手位。若插头靠近墙面、导轨或密集排插布置，建议在插座前方保留不小于插头本体长度的直线操作空间，侧面还要留出手指旋转和拔出的余量。

　　线缆出口处的柔性护套承担抗弯和防拉扯作用，护套内腔应与电缆外径形成过渡配合，末端做逐级减薄的波纹或锥段，使电缆在弯折时应力分散在护套上，而不是集中在导线压接点。壳体内部通常设置压线结构，电缆外被被压紧后可降低端子受拉松脱的风险；对于带橡胶外套的工业用插头，还需考虑灰尘、潮气和油污环境下的密封搭接。

　　建模细节上，接地弹片不宜简化成固定装饰片，应体现其悬臂形状、接触凸点和让位间隙。弹片与壳体之间的卡扣槽、限位筋和装配斜面对可制造性影响较大，筋位过厚会造成注塑缩痕，过薄则可能在插头跌落或反复插拔后断裂。上下壳合模面、螺钉柱或超声焊筋的位置也应与内部端子避让区同步校核，防止装配工具与带电部件距离不足。

　　从使用场景看，这类插头强调可靠接地、防误触和频繁插拔耐久性。结构评审时应重点检查插销外露长度、插销与接地片的相对位置、插头插入后手部可施力区域，以及电缆在极限弯折时是否与壳体锐边干涉。完整三维形态可用于电工产品演示、插座配套设计、设备包装空间校核和实训教学，也能作为电源线组件逆向开发时的外形参照。
