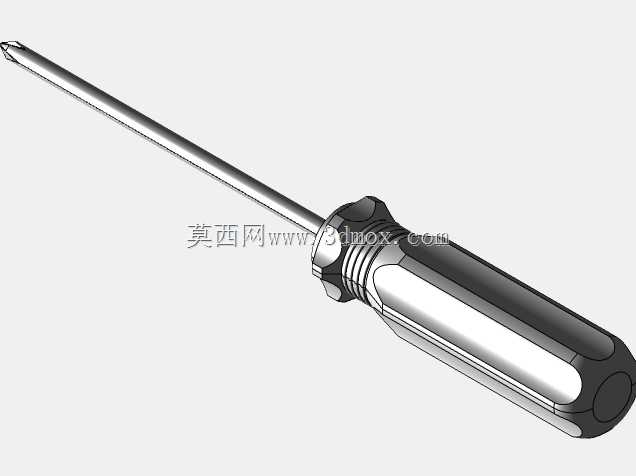

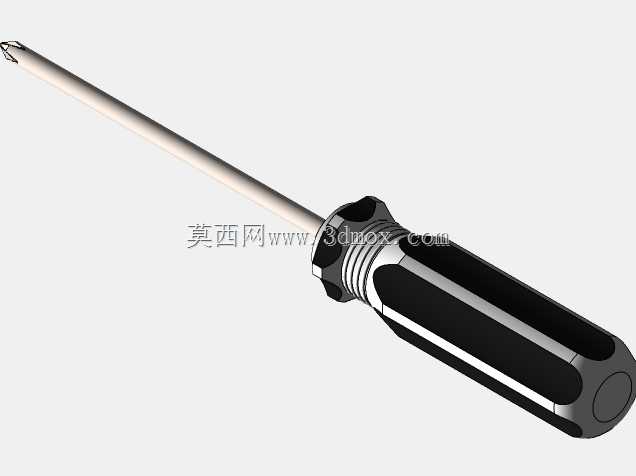

十字头橡塑柄手动螺丝刀三维建模

　　这款手动螺丝刀的建模围绕日常设备维保、装配产线的实际紧固需求展开，核心适配M2到M6规格的十字槽螺钉，覆盖消费电子组装、小型机电设备拆装、家具装配、五金维修等多场景的使用需求，是一线装配、维保人员最常接触的基础手动工具。建模过程中首先明确了手持操作的人机边界，整体杆长控制在100mm区间，手柄最大握持直径32mm，适配成年男性手掌的自然握持弧度，避免长时间操作产生的硌手、打滑问题，杆部采用6mm直径的合金钢结构，满足常规紧固场景下的扭矩传递需求，不会出现杆部弯折、端头崩裂的失效问题。刀头部分严格遵循十字槽螺钉的啮合标准做了公差适配，建模时特意保留了刀头的锥度过渡，确保刀头插入螺钉槽后能完全贴合槽壁，不会出现拧动过程中打滑、

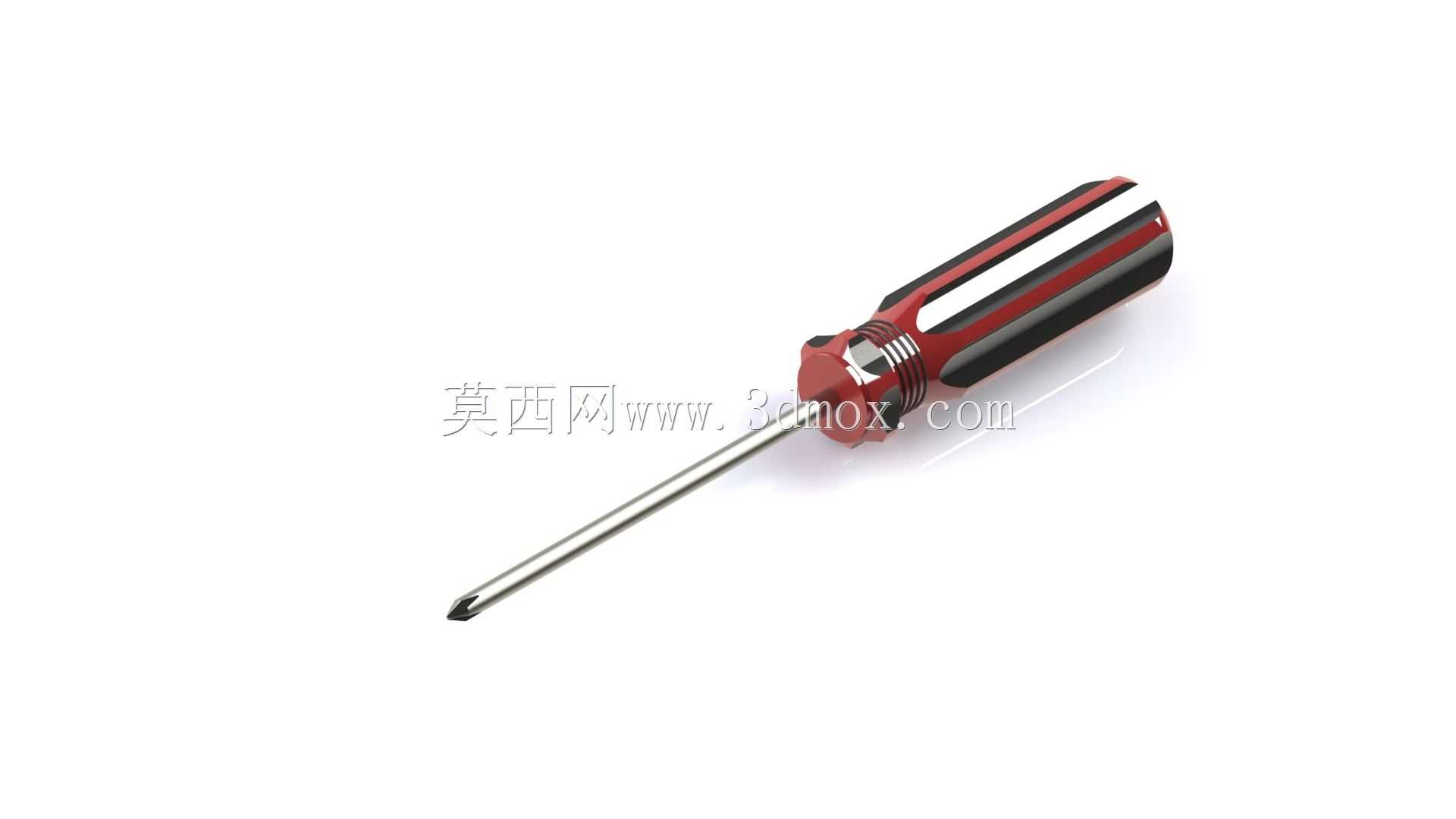

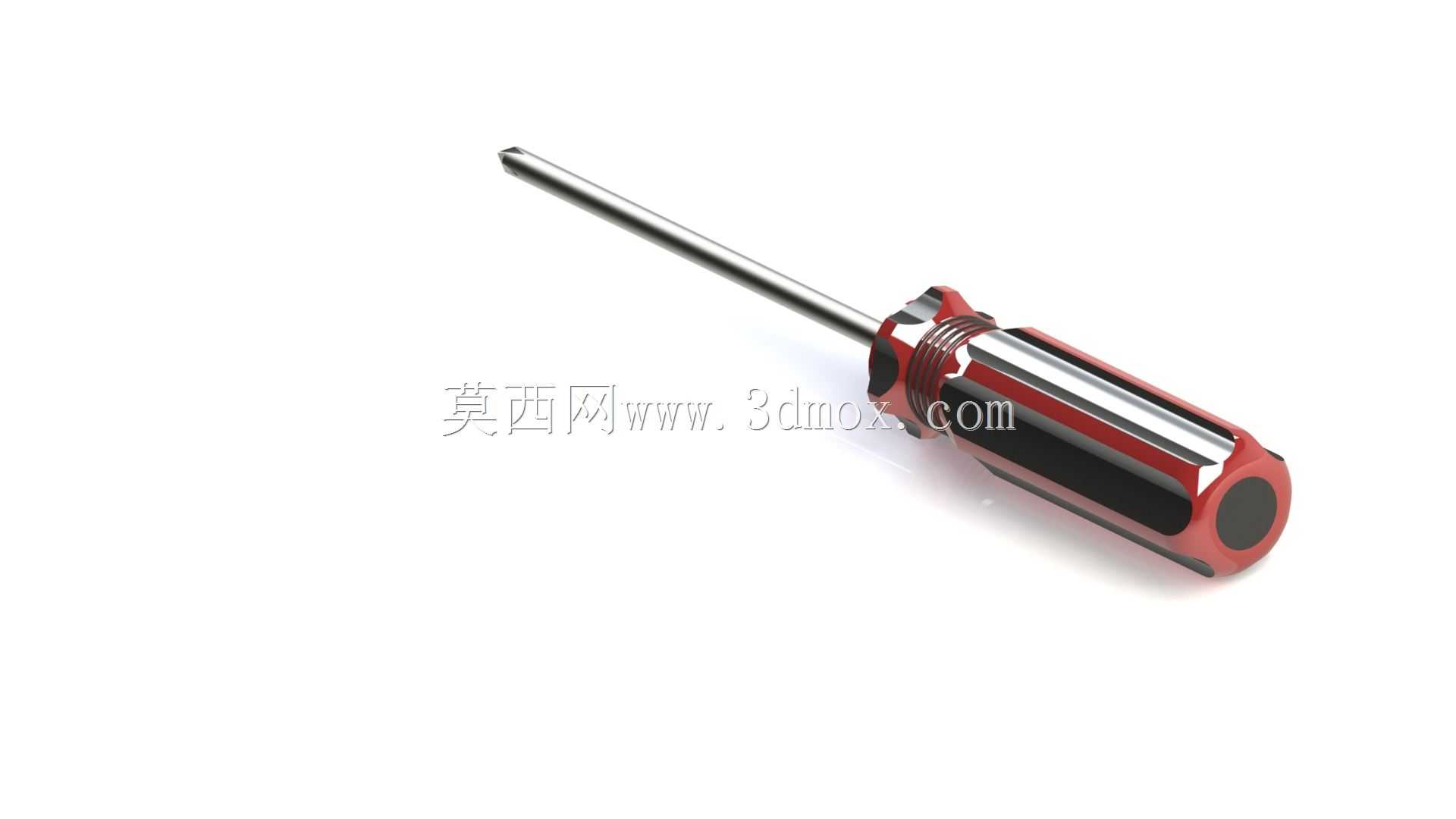

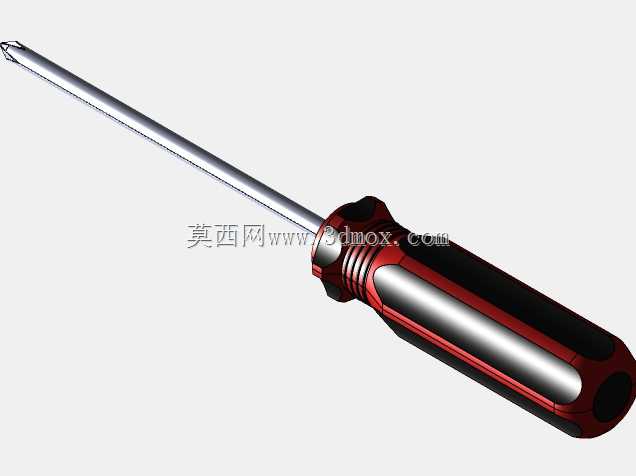

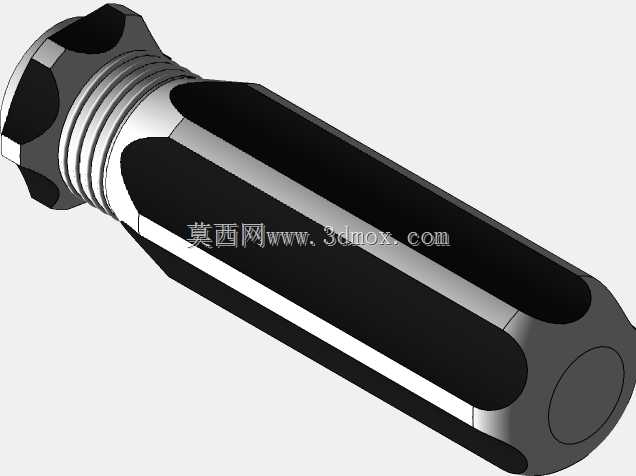

　　脱槽导致螺钉槽口磨损的问题，刀头与杆部做了一体化的同轴度约束，保证拧动时的转动同心度，减少操作时的偏摆力矩。手柄部分采用红黑双色橡塑包覆结构，建模时在手柄表面做了三道纵向的防滑凸筋，凸筋高度1.2mm，既可以增加握持时的摩擦力，沾有少量油污的状态下也能稳定传递扭矩，同时手柄尾部做了圆弧收边，掌心顶压施力时不会产生局部压痛点，手柄与金属杆的连接位置做了内嵌式的金属嵌件建模，模拟实际生产中杆部与手柄的压装固定结构，避免大扭矩施力时杆部与手柄出现相对转动。从结构设计逻辑来看，这款螺丝刀没有多余的冗余结构，所有外形特征都服务于实际操作需求：金属杆的表面做了光亮镀铬层的质感还原，对应实际产品的防锈处理工艺，

　　手柄的分色结构既符合工业工具的识别习惯，也通过软硬材质的搭配兼顾了握持舒适度与结构强度，刀头的端头做了微小的倒角处理，方便快速对准螺钉槽口，减少对位调整的时间。建模时还考虑了工具收纳的边界尺寸，整体最大长度185mm，可适配常规的工具插袋、便携工具盒的收纳空间，不会因为尺寸过长导致收纳不便，手柄的最大外径控制在通用工具挂架的卡装尺寸范围内，可直接挂装在工位旁的工具架上，方便随取随用。在功能特性的还原上，模型完整呈现了手动螺丝刀的核心传力路径：掌心顶压手柄尾部提供轴向压紧力，手指握持手柄防滑筋提供周向旋转扭矩，扭矩通过金属杆传递到端头十字刀头，最终作用在螺钉槽口完成紧固或拆卸动作，所有结构的尺寸设定都匹配常规手动操作的施力范围，既不会因为杆径过细导致扭矩不足，也不会因为手柄过粗导致小空间操作灵活性下降。
