航模动力用外转子无刷电机结构设计

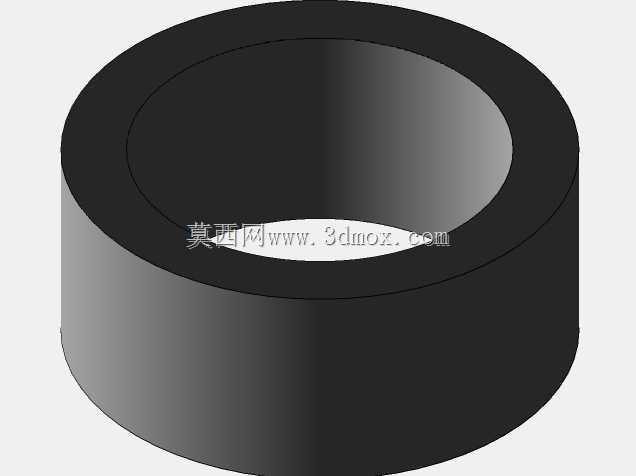

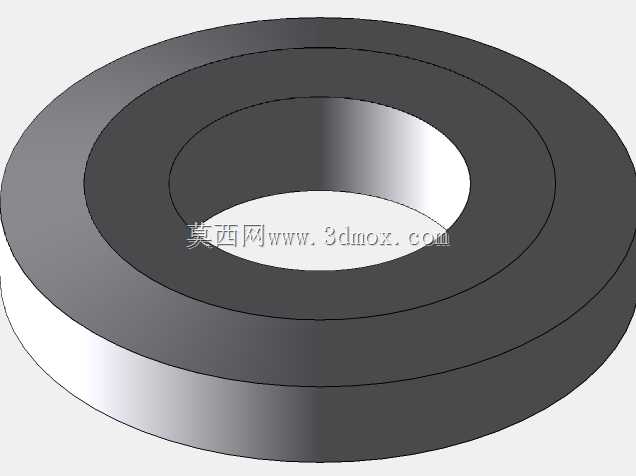

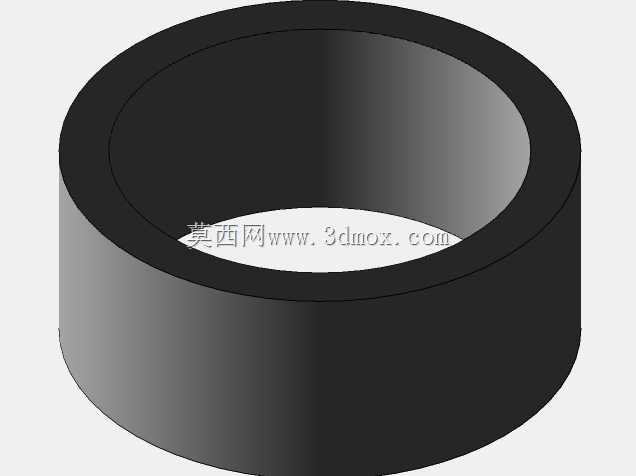

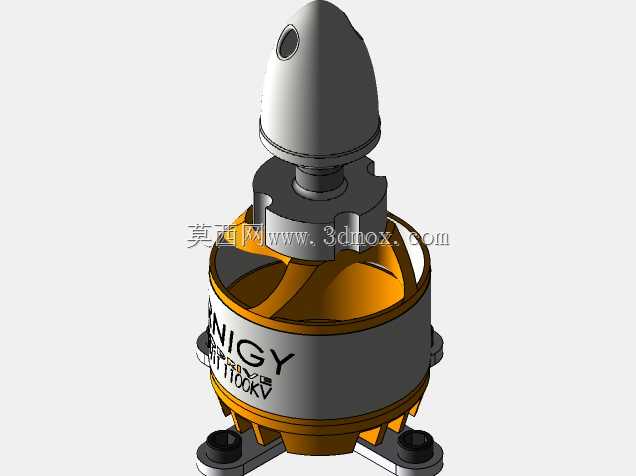

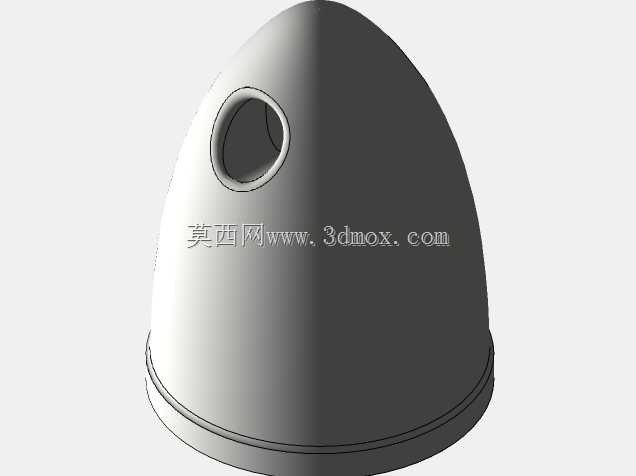

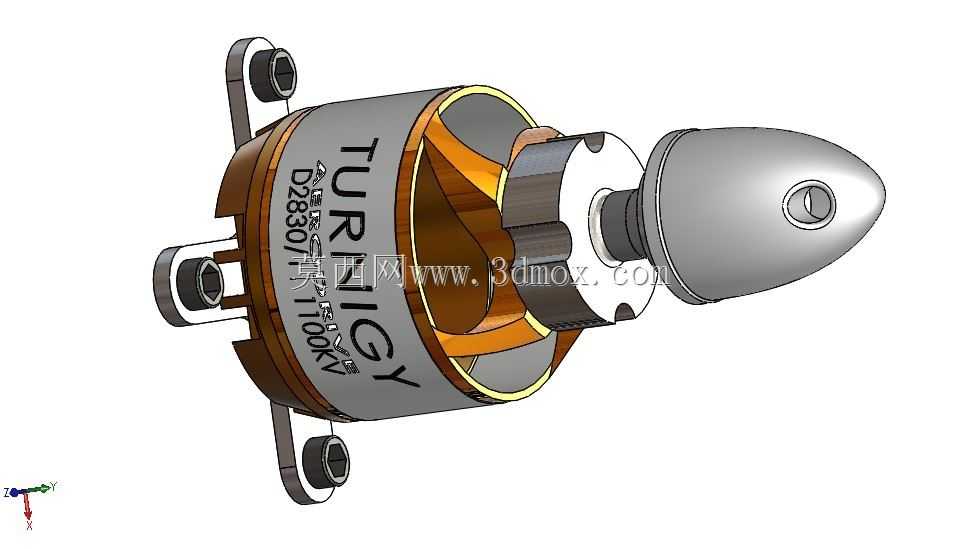

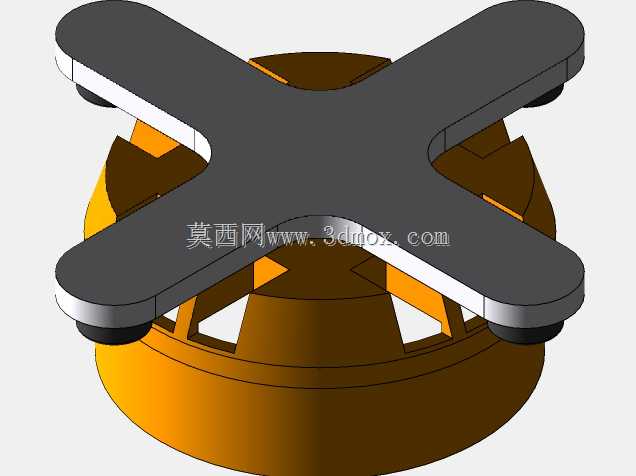

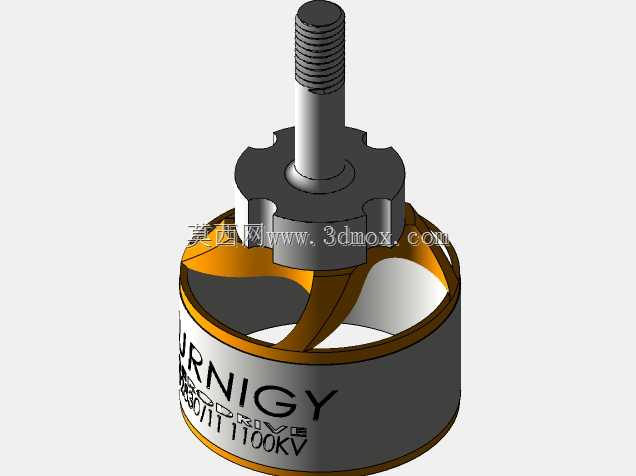

这款外转子结构的无刷动力部件，主要面向小型航模、多旋翼飞行器、小型固定翼航模的动力输出场景，也可适配小型桌面级传动装置、低负载旋转驱动类场景作为动力源使用。不同于传统有刷电机的换向结构，该部件采用电子换向逻辑，运行过程中不存在碳刷摩擦损耗，连续运转工况下的维护需求极低，运转噪音也能控制在较低水平，适配对动力重量比、运转平顺性有较高要求的使用场景。从结构设计逻辑来看，该部件采用外转子布局，定子绕组固定在中心基座位置，永磁体贴附在旋转外壳内壁，转子外壳直接作为动力输出端连接螺旋桨，省去了额外的传动连接结构，能有效缩短动力传递路径，降低传动过程中的能量损耗。中心轴采用高强度金属材质加工，两端搭配轴承支撑，保证转子高速旋转时的同轴度，避免高速运转下出现径向跳动影响运转稳定性。出线端设置在基座侧方的安装耳位置，三个安装耳上预留了标准安装孔位，孔位间距匹配主流航模动力安装的通用尺寸，安装时可直接通过螺丝穿过安装耳将电机固定在飞行器的机臂或者动力安装座上，不需要额外设计转接结构，能大幅降低装机时的结构适配工作量。前端的整流头采用流线型设计，在飞行器向前飞行时可以引导气流平滑流过电机前端，减少飞行过程中的空气阻力，同时整流头通过中心螺丝锁紧在转子轴端，也能对螺旋桨起到轴向压紧固定的作用，避免高速旋转时螺旋桨出现松脱风险。定子绕组采用多槽集中绕线方式，绕组排布紧凑，在有限的外壳尺寸内尽可能提升绕组的有效填充率，保证动力输出的扭矩特性，适配螺旋桨负载的转速-扭矩需求。转子外壳采用轻量化金属材质加工，在保证结构强度、避免高速旋转下外壳形变的同时，尽可能降低自身旋转部分的重量，提升动力响应速度，在飞行器做机动动作时，动力输出的跟随性更好。设计过程中充分考虑了安装边界的限制，整体径向尺寸控制在适配中小型航模的安装空间范围内，轴向长度也做了紧凑化处理，不会在装机时占用过多的机身纵向空间，同时安装耳的突出高度也做了控制，避免安装后与机身其他结构产生干涉。绕组与出线端的连接部位做了绝缘固定处理，避免运转过程中震动导致接线松脱或者绝缘层破损，提升长期使用的可靠性。
