高密度板对板弯插印制电连接器结构设计

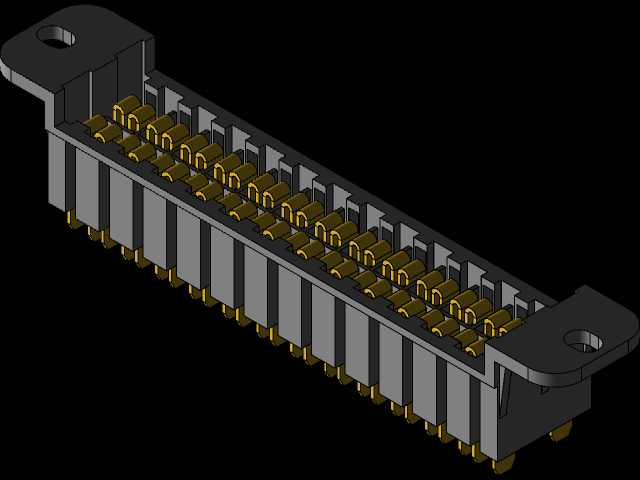

这款板对板弯插式电连接器，主要应用于工业控制板卡、通信设备背板、伺服驱动模块等需要多信号并行传输的板间连接场景，承担不同印制电路板之间的电源、控制信号、高速数据传输通路的连接功能，可在振动工况、高低温循环的工业使用环境下保持稳定的接触可靠性，避免信号传输中断、接触电阻波动等问题。从结构设计来看，整体采用带侧翼安装耳的长条形绝缘基座，基座选用耐温阻燃的工程塑料注塑成型，内部排布多组平行的接触件安装腔，每一组腔体内对应装配一对镀金接触端子，接触端采用双曲面弹性夹片结构，可在对接公端插针插入时形成多面环抱接触，有效降低接触电阻，同时提升抗振动、抗冲击的接触稳定性，避免瞬断问题。基座两端的安装耳带有圆形安装孔，可通过螺丝将连接器主体固定在印制电路板边缘，安装孔的位置公差经过严格校核，可适配标准板卡的安装孔位，避免装配时出现孔位错位导致的应力损伤。接触件的焊接端采用弯脚设计，引脚间距符合标准印制板布线规范，可直接对应板上的焊盘位置，适配波峰焊、回流焊的常规焊接工艺，焊接端的长度经过优化，既保证焊接时的焊锡爬升高度满足可靠性要求，又不会因为引脚过长导致相邻焊点短路。绝缘基座的侧壁设计有对位导向滑槽，在两块电路板对接时可先通过滑槽完成预定位，引导公母端精准对插，避免插针歪折、接触件损伤的问题，基座外侧的加强筋结构提升了整体的结构强度，在插拔受力时不会出现基座开裂、形变的问题。整体的外形尺寸适配标准板卡的边缘安装空间，安装后不会超出板卡的允许高度边界，可适配机箱内的紧凑堆叠安装需求，接触件的镀金层厚度满足工业级使用要求，可耐受上千次插拔循环，长期使用不会出现接触件氧化导致的导通失效问题，相邻接触件之间的绝缘隔栏设计满足高压信号的绝缘间距要求，可同时兼容低压信号与小功率电源的传输需求，无需额外设置隔离结构。
