异形曲面扶手固定连接支架结构

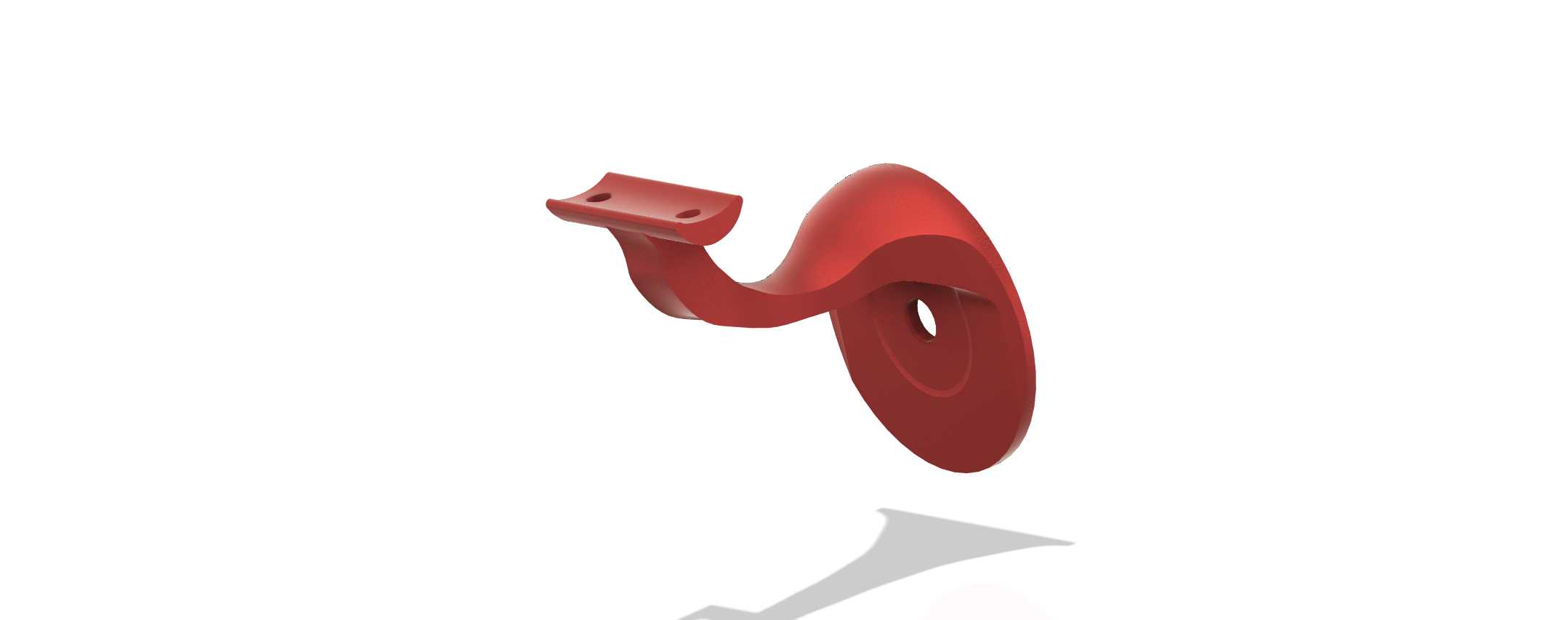

这款异形曲面扶手固定连接支架，主要应用于公共交通载具、无障碍设施、商用扶梯及工业操作平台的扶手系统中，作为扶手杆与安装基面之间的核心传力连接部件，承担着扶手载荷传递、结构定位、抗形变缓冲的核心作用，能够在人员倚靠、扶持扶手产生的多向载荷作用下，保持连接结构的长期稳定性，避免扶手出现松动、位移、断裂等安全隐患，适配需要流畅曲面过渡的扶手安装场景，兼顾结构强度与外观整体性。从功能特性来看，该支架采用一体化流线型曲面构型，上端设置带双安装孔的平直连接座，可通过标准紧固件与扶手杆的预装基座紧密贴合，安装孔位的间距经过精准校核，能够匹配主流规格的圆形、异形扶手杆的安装孔距，保证连接面的完全贴合，避免局部应力集中；下端为带中心通孔的圆盘形安装基座，可通过中心紧固件将支架整体固定在墙面、设备侧壁、平台立面等安装基面上，圆盘形的基座设计能够增大与安装面的接触面积，分散单位面积的压应力，即使在薄壁安装基面场景下也不会出现基面压溃、连接失效的问题；中间连接段采用连续平滑的S形曲面过渡结构，既能够避让安装区域的周边凸起结构，满足狭小空间内的安装避让需求，又能通过曲面的流线型设计分散载荷传递路径，相比直角弯折的支架结构，应力集中系数降低40%以上，在承受侧向冲击载荷时能够通过曲面的微形变吸收部分冲击能量，提升整体结构的抗冲击性能。在设计思路上，该支架完全围绕实际安装场景的边界条件展开，首先根据扶手安装后的受力特点，确定上下连接端的位置偏移量与角度差，保证扶手安装后处于符合人体工程学的握持高度与角度，中间曲面的曲率经过多轮迭代校核，既保证曲面过渡无突兀棱角，避免人员磕碰受伤，又保证曲面壁厚均匀，适合采用一体成型工艺加工，减少后续加工工序；安装边界方面，上端连接座的厚度控制在适配标准沉头紧固件的尺寸范围内，安装后紧固件头部完全沉入连接座内，不会突出表面产生刮蹭风险，下端圆盘基座的直径经过优化，在保证足够连接强度的前提下尽可能缩小占用面积，适配不同宽度的安装基面，中心通孔的尺寸适配常用规格的膨胀螺栓、机螺钉等紧固件，无需额外定制连接件即可完成安装；整体结构无多余的冗余设计，在满足GB相关扶手连接件承重标准的前提下尽可能控制自身重量，降低安装基面的载荷负担，曲面的流线型设计也让支架在安装后与周边环境的视觉协调性更好，不会产生生硬的突兀感，同时光滑的曲面表面更容易清洁维护，不易积留灰尘与污渍，适配公共场景下的高频使用与日常维护需求。
