3轴2.2kW水冷主轴数控雕刻铣床结构设计

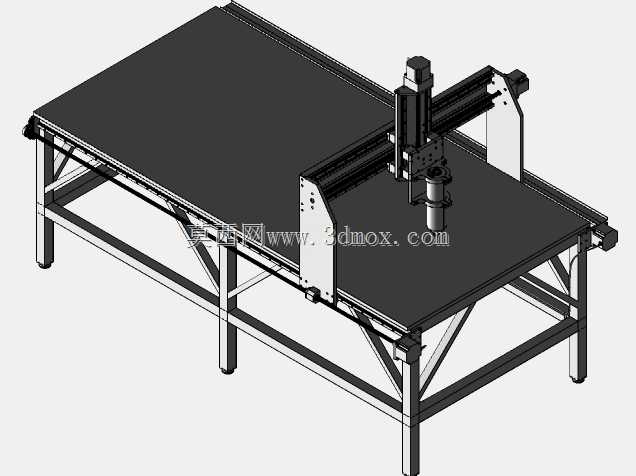

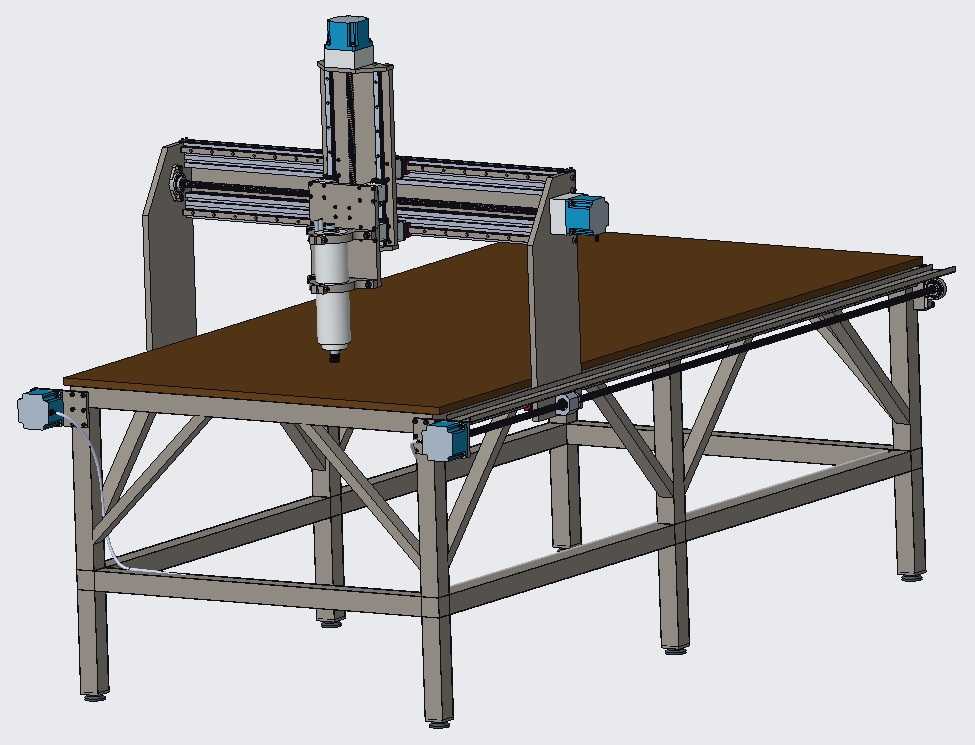

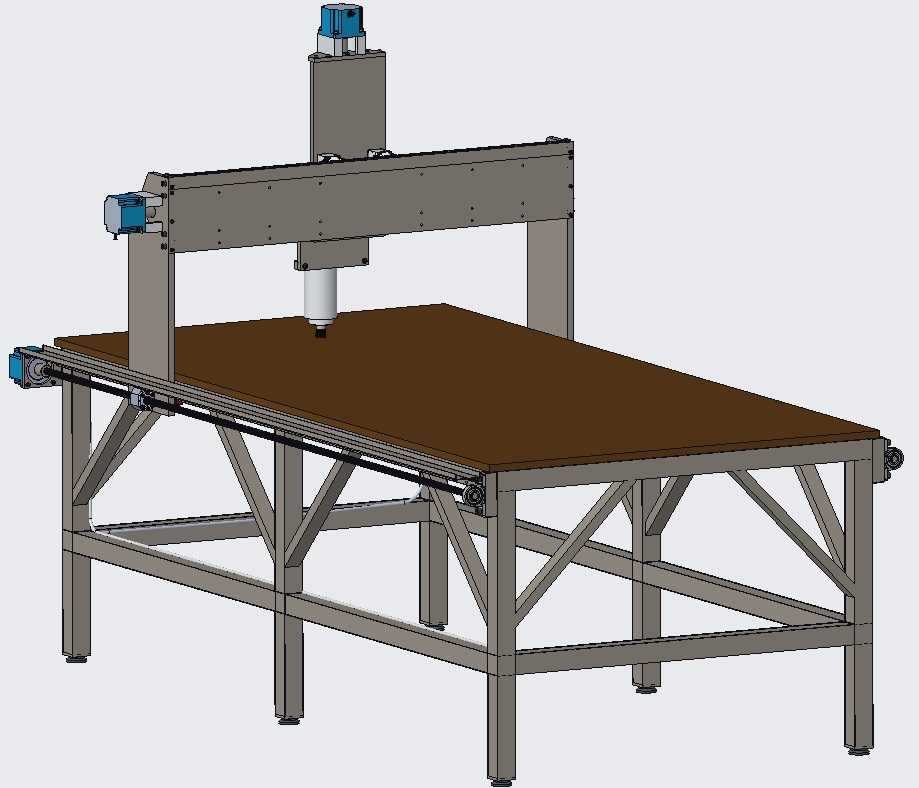

这款数控雕刻铣床主要面向中小型加工工坊、广告制作、木工加工以及小型五金零件加工场景，可适配木质板材、亚克力、PVC、软金属等多种材质的平面雕刻、铣削、开槽、轮廓切割作业，能够替代人工完成高精度的重复加工任务，大幅降低异形图案、复杂纹路加工的操作难度，适合小批量定制化生产以及个人DIY加工使用。设备采用经典龙门移动式结构设计，加工台面为大尺寸平整工作台，可承托大规格板材，龙门架沿台面两侧的线性导轨做纵向进给运动，主轴滑座沿龙门横梁做横向进给运动，主轴组件沿垂直滑座做升降进给运动，三轴配合可实现加工范围内任意点位的三维走刀动作，满足平面类加工的全行程覆盖需求。核心加工部件采用2.2kW水冷主轴，相比风冷主轴运行噪音更低、长时间高负载运行时转速稳定性更好，可适配不同直径的铣刀、雕刻刀，满足不同切削深度、不同加工精度的作业要求，水冷循环的散热设计也能延长主轴连续工作时长，避免长时间加工过热导致的精度下降或部件损坏。设备的支撑机架采用方管焊接桁架结构，通过斜向支撑筋强化整体刚性，减少高速进给和切削作业时的机架形变与振动，保证加工过程中刀具的走刀精度，四条支撑腿底部配有可调脚杯，可根据安装地面的平整度调整设备水平，避免台面倾斜影响加工精度。设计过程中充分考虑了安装与维护的便捷性，三轴的传动组件、驱动电机均布置在机架外侧便于检修的位置，走线沿机架管材内部排布，既避免加工碎屑刮擦线缆，也让整体外观更加整洁利落，工作台面预留了通用的夹具安装槽位，可快速加装压板、真空吸附夹具等不同的工件固定装置，适配不同形状、不同尺寸的工件装夹需求。设备的安装边界充分考虑中小型工坊的场地适配性，整体占地面积适中，不需要额外做特殊的地基处理，放置在平整的硬化地面即可完成调平安装，进料方向沿台面长度方向开放，上下料操作空间充足，操作人员可在设备正面完成工件装夹、对刀、加工参数调整等全部操作，不需要额外预留过多的侧面操作空间，能够适配多数小型加工场地的空间布局。
