混合式碳纤维玻璃纤维数控切割设备

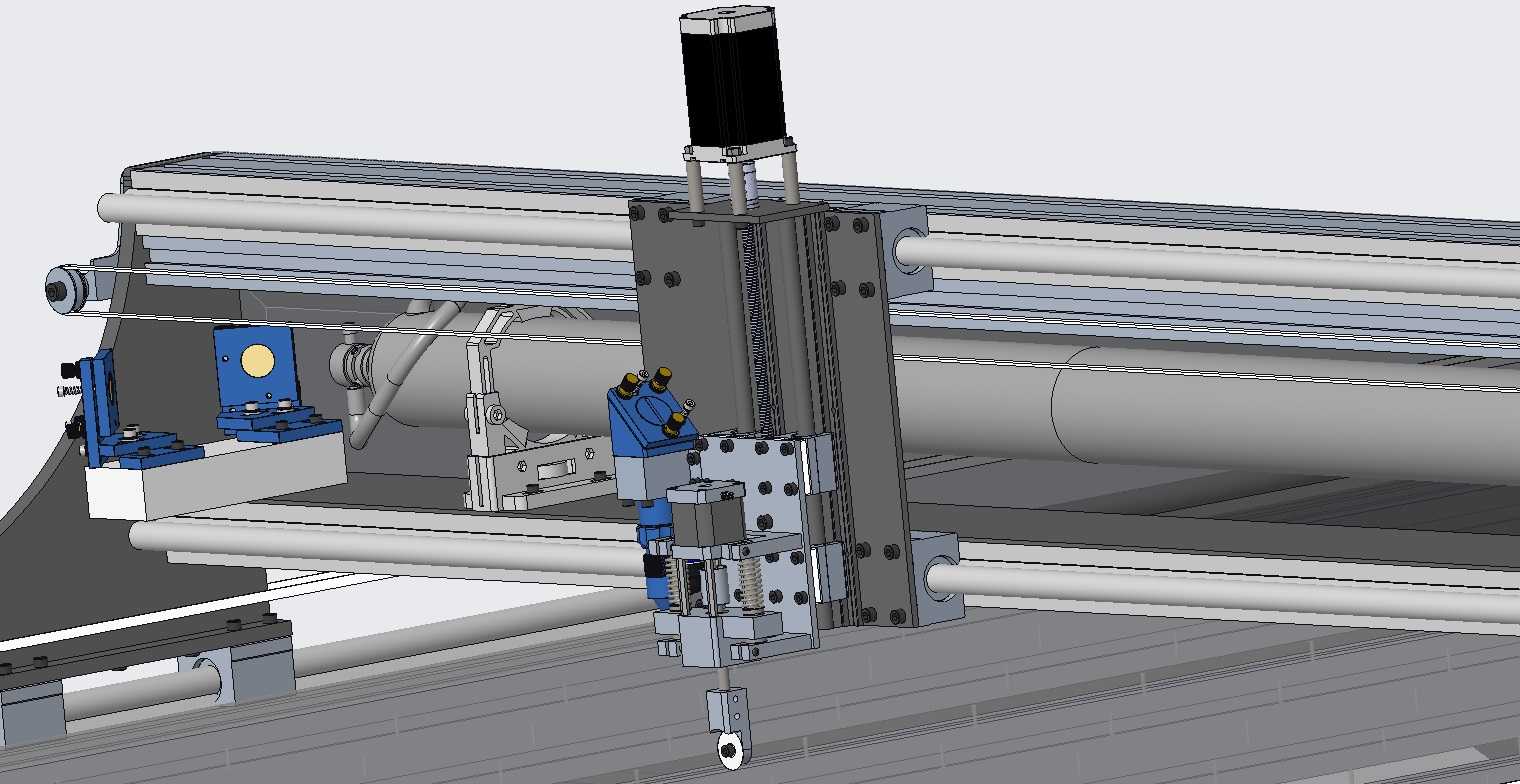

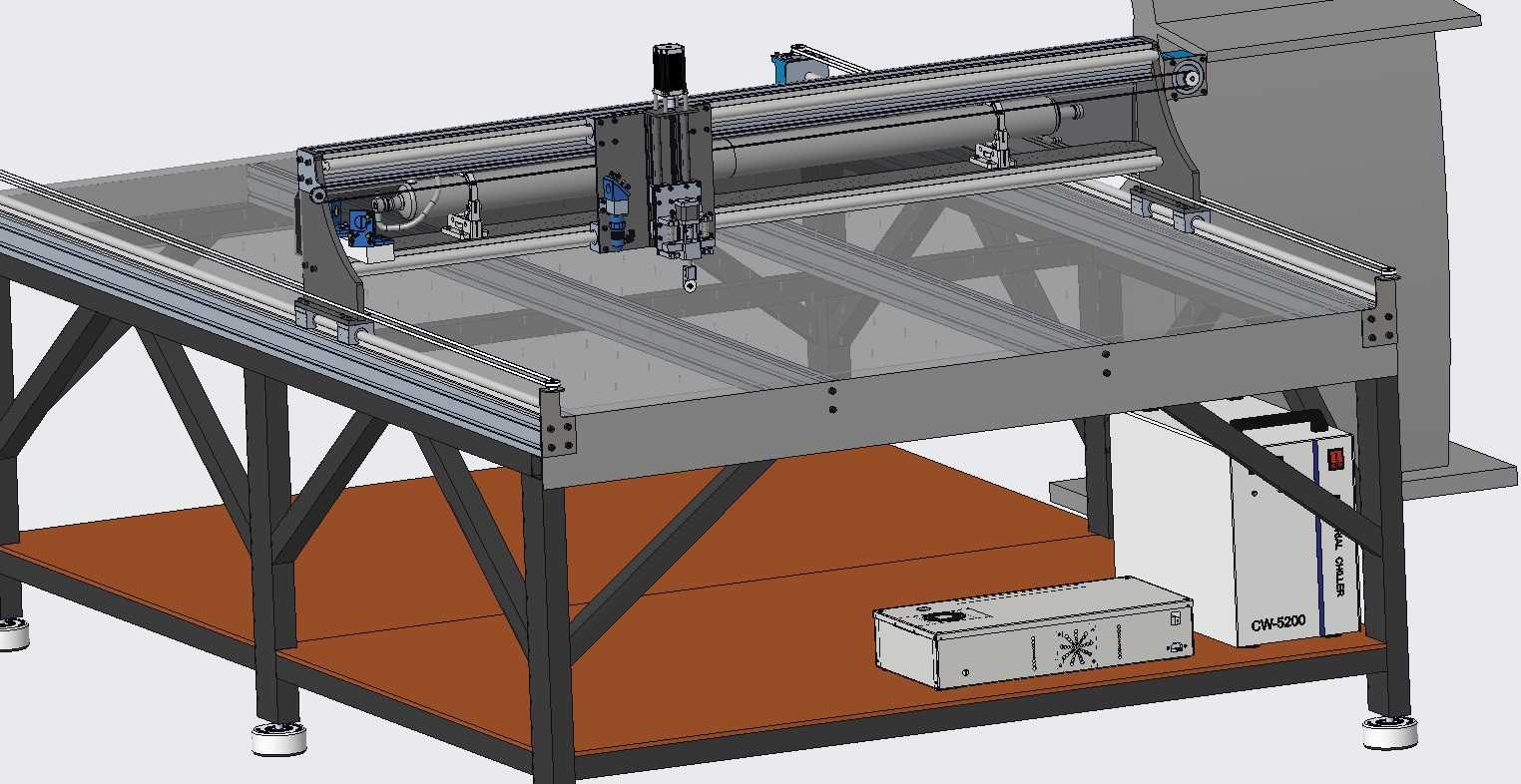

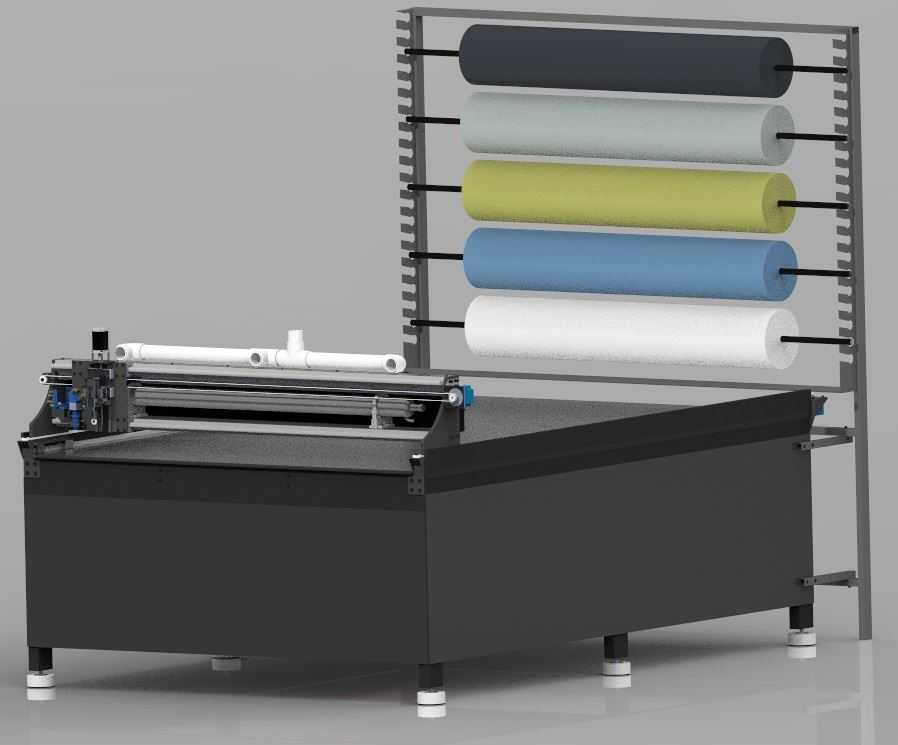

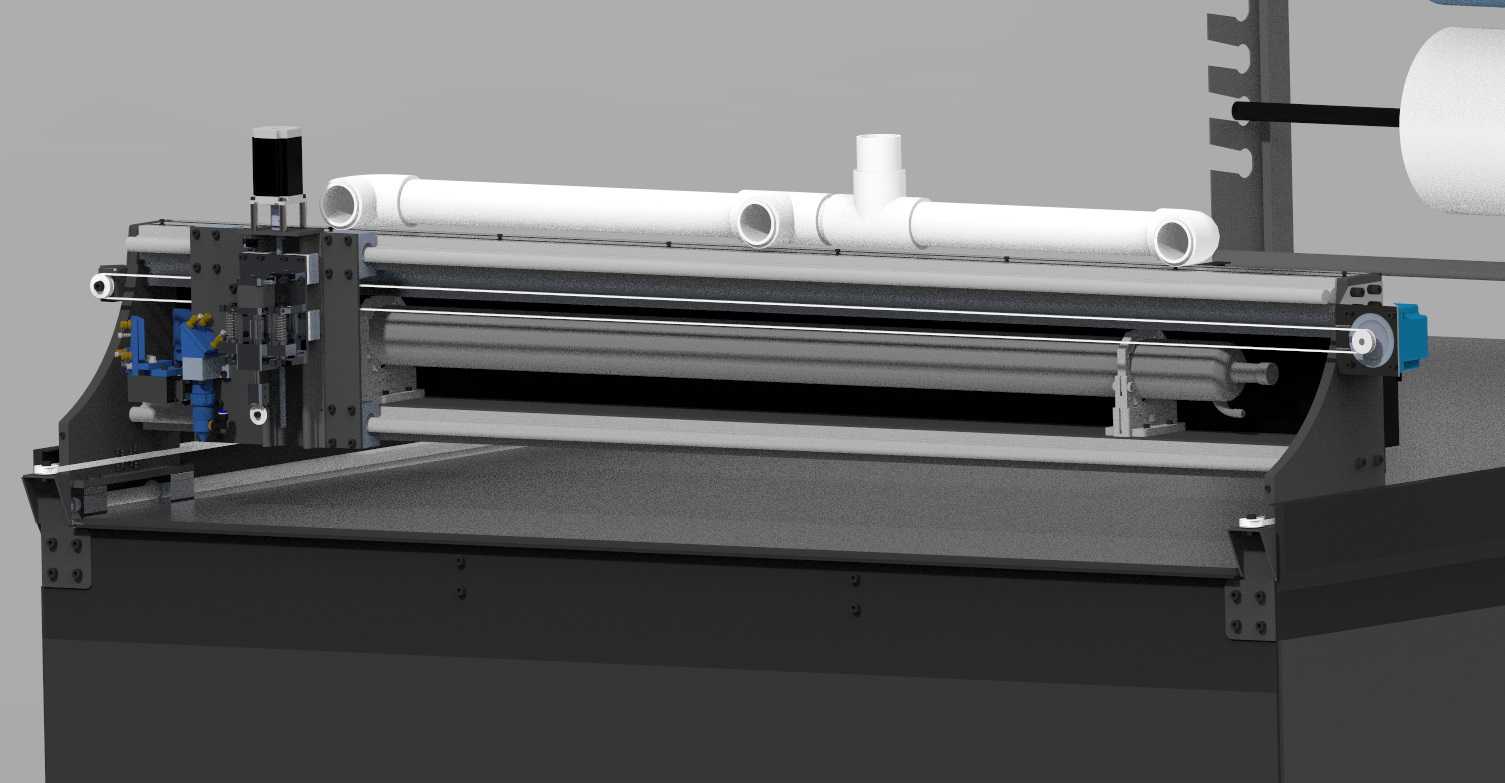

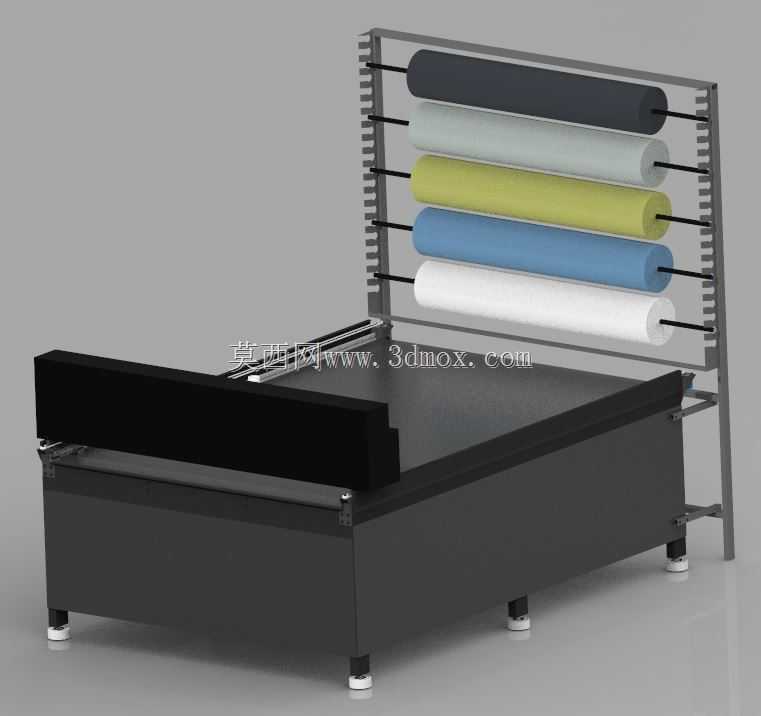

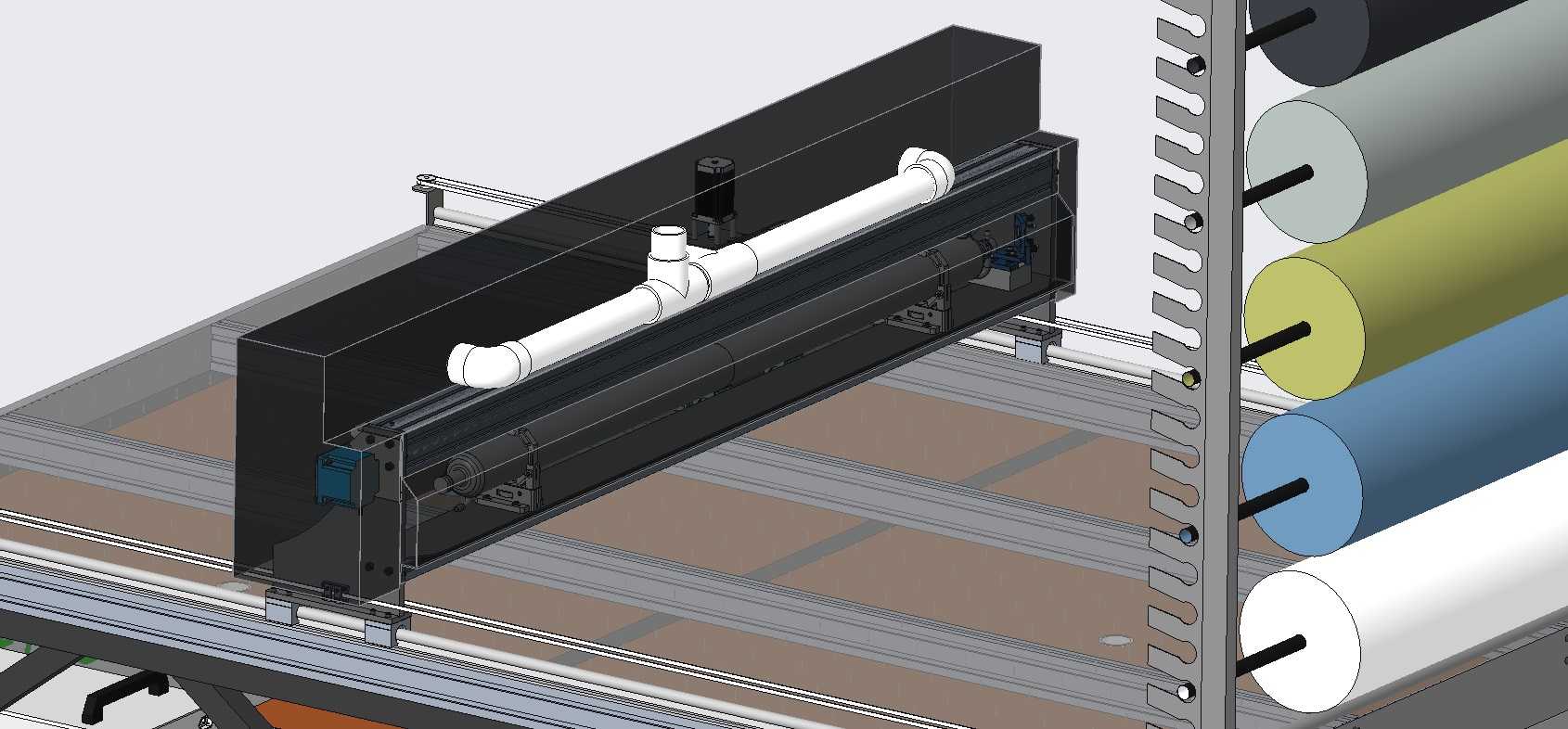

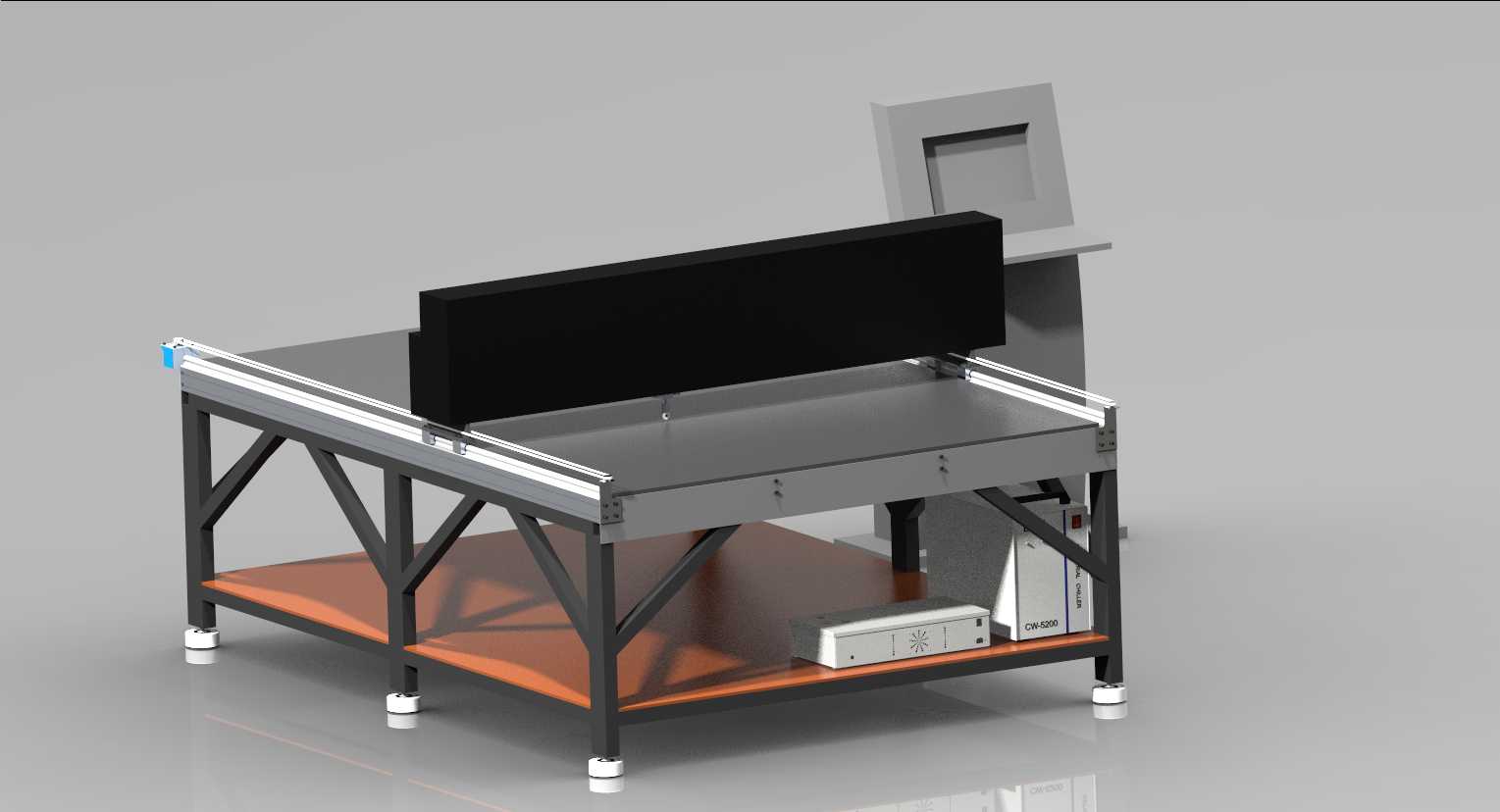

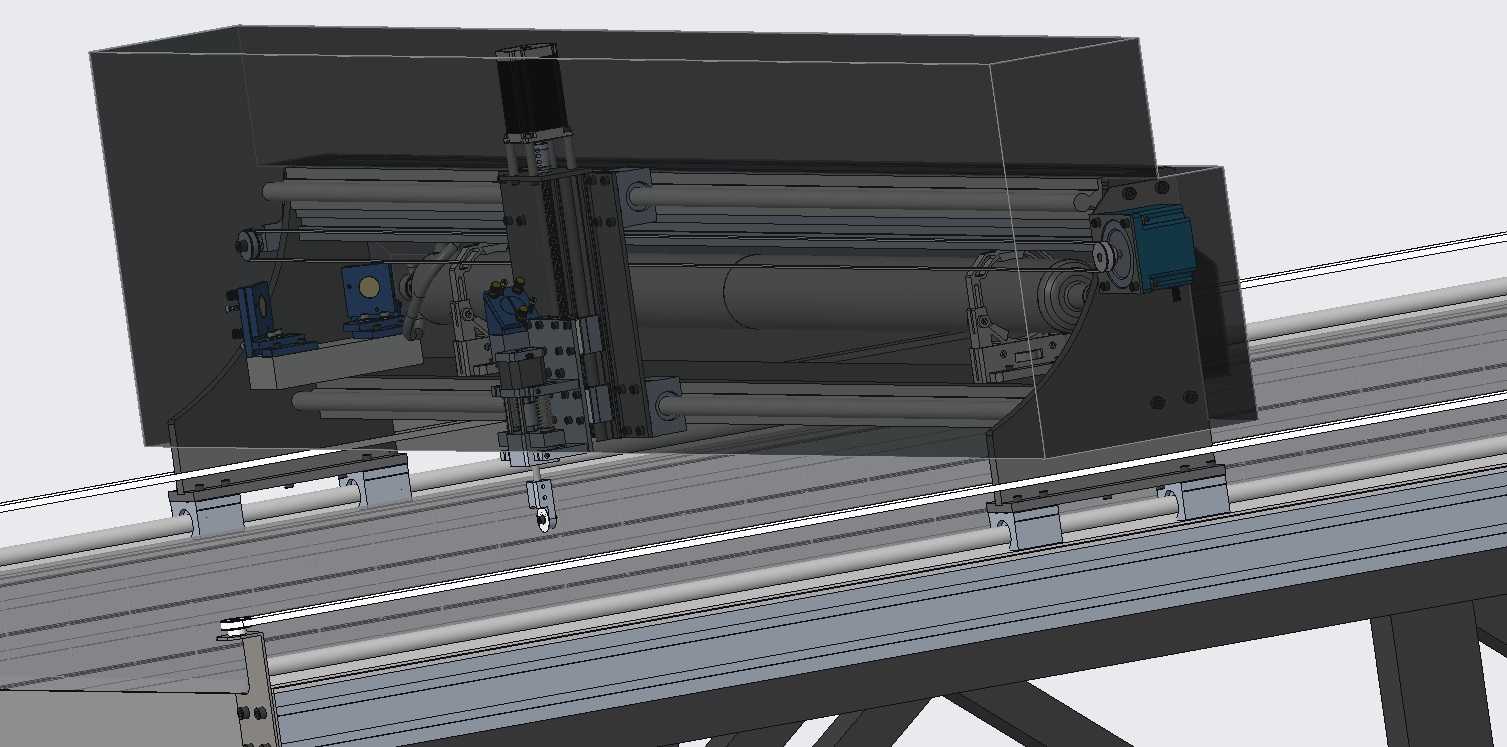

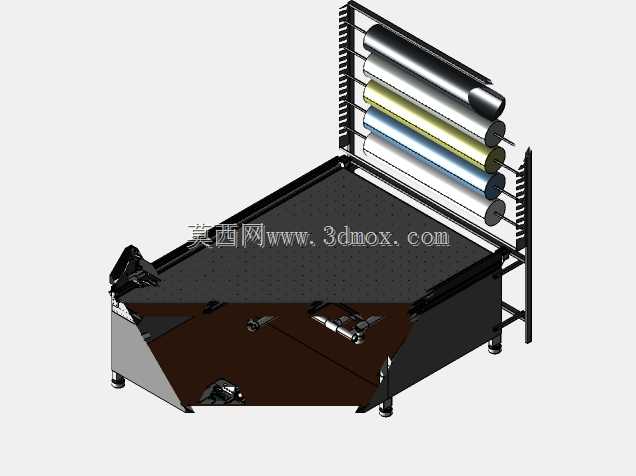

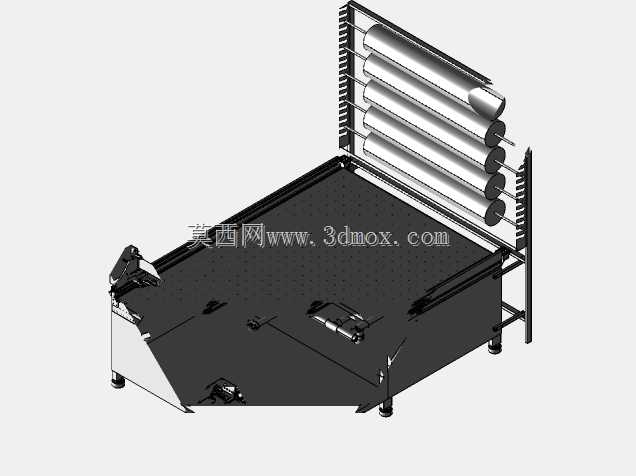

这款混合切割设备主要面向复合材料加工领域，适配碳纤维、玻璃纤维这类高性能纤维布料的裁切作业，常见于航空航天复材构件生产、风电叶片铺层裁切、新能源汽车碳纤维部件加工、高端体育器材复材配件制备等场景，能够替代传统人工裁切与单一工艺切割设备，解决纤维布料裁切过程中易起毛、分层、精度不足的痛点。设备集成了二氧化碳激光切割与圆刀机械裁切两种加工模式，搭配自带的真空吸附工作台，作业时可将柔性纤维布料平整吸附固定在台面上，避免布料移位导致的裁切误差，针对不同厚度、不同材质特性的纤维布料，可灵活切换加工模式：对于薄型易熔边的纤维布料可选用激光切割实现无接触高速裁切，对于厚型、易产生激光热损伤的纤维布料则切换为圆刀裁切，保证切口平整无焦边，适配多样化的加工需求。在设计思路上，设备采用床身加后置料架的一体化布局，后置多工位放料辊架可同时挂载多卷不同规格、不同颜色的纤维布料，省去频繁换料的辅助时间，料架采用齿槽式高度调节结构，可根据料卷直径调整辊轴安装位置，适配不同幅宽、不同卷径的纤维原料，放料辊配备阻尼张力结构，保证送料过程中布料张力恒定，避免出现布料拉扯变形或松垮褶皱的问题。床身部分采用整体焊接框架结构，底部配备可调式支撑脚，可根据车间地面平整度调整设备水平，保证工作台面的平面度误差控制在合理范围内，工作台面采用耐磨防滑的硬质面板，长期承受裁切作用力也不易出现凹陷变形，移动裁切横梁采用直线导轨导向结构，运行平稳无卡顿，可保证高速裁切过程中的轨迹精度。设备的安装边界需预留足够的操作与维护空间，前部预留上料、取件的操作空间，后部预留料卷更换、放料机构维护的空间，两侧预留电气柜、激光发生组件的检修通道，整体布局紧凑但不影响日常操作维护，无需特殊的地基处理，放置在平整的硬化车间地面即可完成安装调试，适配多数中小型复材加工车间的场地条件。设备的裁切头搭载随动高度调节结构，可实时检测与布料表面的距离，即使布料存在轻微的厚度波动，也能保证裁切深度一致，避免出现切不透或者切坏工作台面的问题，真空吸附系统采用分区吸附设计，可根据加工布料的幅宽调整吸附区域，在小尺寸布料加工时关闭非工作区域的吸附，提升真空吸附效率，降低能耗。
