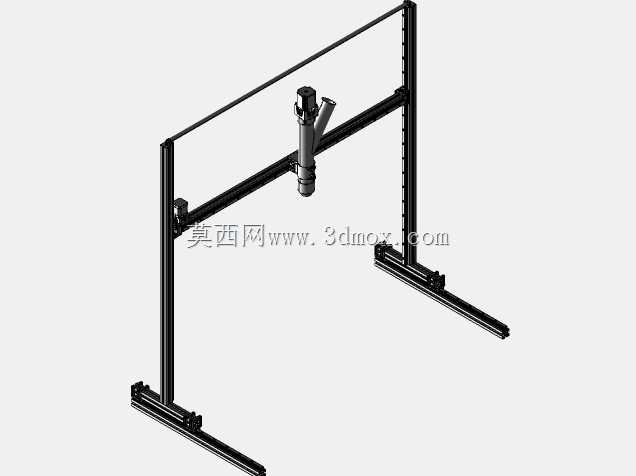

悬臂式熔融沉积成型3D打印设备结构

　　这套悬臂结构的FDM打印设备，核心针对小批量定制件快速打样、教学实训场景做结构适配，区别于常见的矩形框式CoreXY机型，单侧双立柱配合横向悬臂的布局，能在保证成型空间利用率的前提下，大幅降低整机的型材用量与装配调试难度。从实际使用场景来看，这类结构的设备很适合放置在桌面级工位，做尺寸在300mm见方以内的PLA、PETG材质零件打印，比如工装夹具的快速验证、非标零件的小批量试制、学生创新设计的实物输出，都能适配。设备的运动逻辑做了针对性优化，Y轴运动集成在底部双平行导轨上，承载打印平台做前后方向的进给，X轴运动模块搭载在横向悬臂导轨上，带动挤出组件做左右方向移动，Z轴传动则布置在单侧双立柱上，

　　带动整个X轴悬臂组件做上下方向的层高进给，这种轴系拆分的设计，把Z轴的负载集中在单侧立柱上，避免了双Z轴同步调试的复杂工序，装配时只要保证单立柱的直线度与X轴悬臂的水平度，就能满足运动精度要求。设计阶段针对悬臂结构的挠度问题做了强化处理，X轴悬臂采用加厚的铝型材截面，挤出组件的安装座做了轻量化镂空设计，在保证安装强度的前提下尽可能降低悬臂端的负载，减少高速运动时的悬臂震颤，实际打印时能在60mm/s的打印速度下保证0.1mm层高的成型精度。安装边界上，设备整体占地宽度约800mm，纵深约700mm，整机高度约1000mm，不需要额外的固定地脚，放置在水平承重桌面上即可使用，后侧预留了走线槽与电控安装位，

　　所有传动部件的安装位置都预留了调节余量，后期维护时不需要拆解整机框架，就能完成同步带张紧、导轨润滑、挤出头更换等常规操作。挤出机构采用近程挤出设计，挤出电机直接安装在热端上方，缩短了耗材的输送路径，对于TPU这类柔性耗材的适配性更好，打印时的耗材回抽响应速度更快，能有效减少拉丝缺陷。底部的Y轴导轨采用双轨平行布置，平台安装板做了加强筋设计，即使放置200mm见方的玻璃打印平台，也不会出现平台倾斜的问题，平台调平采用四点手动调平结构，配合弹簧预紧，日常使用时只要定期检查调平状态即可，不需要复杂的自动调平传感器也能保证首层附着效果。从结构设计的合理性来看，这套方案把大部分的结构件都采用标准铝型材拼接，不需要定制大型钣金外壳，

　　加工成本比框式机型低30%左右，装配工序也更简单，适合小规模的设备组装生产，同时所有的运动部件都采用标准的线性导轨与同步轮、同步带配件，后期更换配件的通用性很强，不需要定制专用备件。设备的悬臂后侧预留了耗材架的安装位，可以直接挂载1kg规格的标准耗材盘，不需要额外放置独立的耗材支架，进一步缩小了整机的使用占地。在实际选型参考时，这类悬臂结构的机型适合对设备成本敏感、打印零件尺寸不大、对调试难度要求低的使用场景，相比框式机型，它的前侧与左右两侧都没有框架遮挡，取放打印件、观察打印状态都更方便，教学场景下学生能直观看到三个轴系的运动过程，更适合做3D打印原理的演示教学。设计时也考虑了后期的功能扩展空间，X轴悬臂的安装座预留了激光头、写字笔等功能附件的安装孔位，不需要改动主体结构就能拓展激光雕刻、绘图等附加功能，电控部分的安装空间留有余量，可以后续加装自动调平传感器、断料检测模块、静音主板等升级配件，延长设备的使用周期。
