多工位样本处理检测实验装置结构

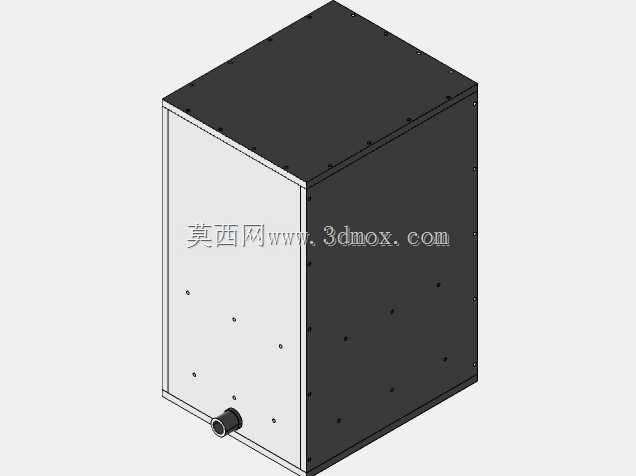

　　这套三维结构针对生物检测实验室的样本前处理与批量检测场景设计，日常可放置在洁净实验台面上使用，适配常规实验室的台面承重与空间布局，不需要额外做地面固定，整机外轮廓采用封闭钣金外壳设计，外壳预留透明观察窗区域，可在设备运行过程中直观观察内部工位的运行状态，同时避免外部杂质落入样本处理区域，也能防止运行过程中试剂飞溅污染实验环境。

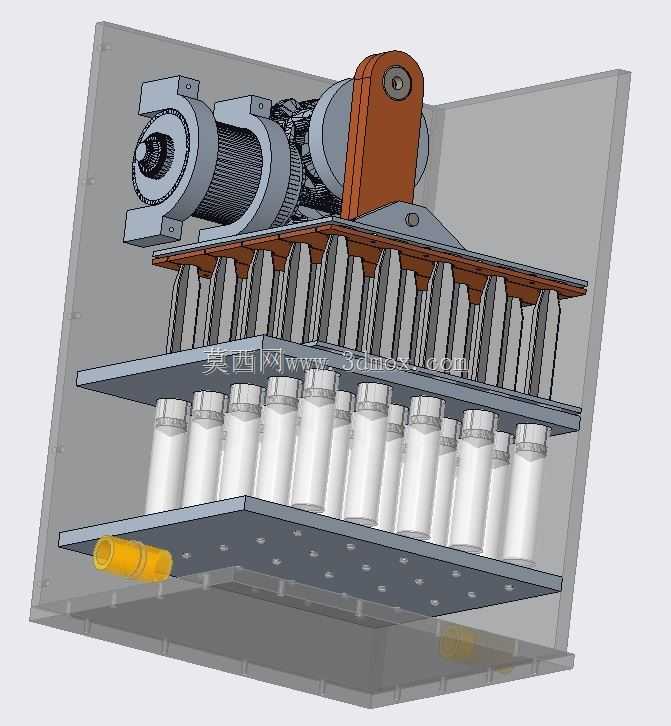

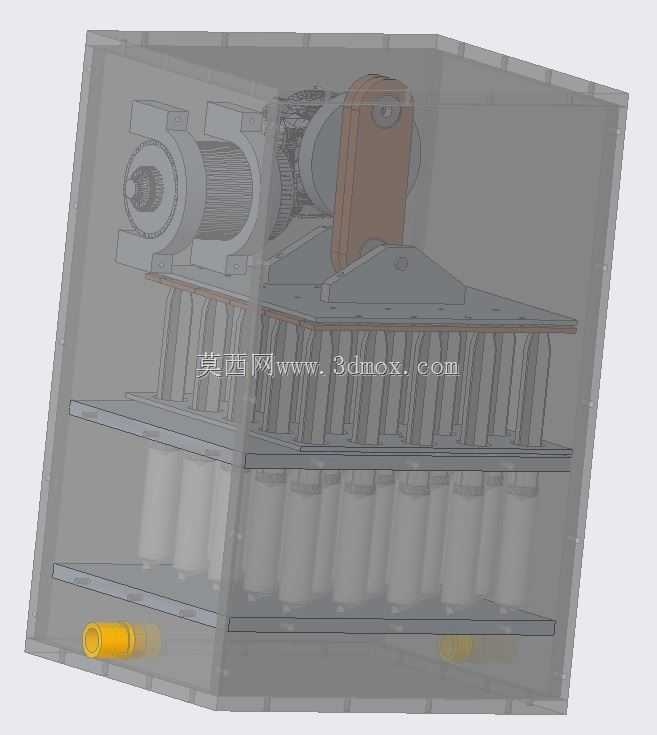

　　从结构布局来看，设备内部采用分层式排布，最上层为动力传动舱，内置驱动电机、传动连杆与偏心压紧机构，该机构采用曲柄连杆传动形式，可将电机的旋转运动转化为垂直方向的往复压紧动作，配合下方的样本管架，可实现批量样本管的密封盖压紧、混匀振荡的动作输出，传动部件的安装基准面统一加工在同一块安装铝板上，铝板通过螺栓与机架主体的型材框架连接，装配时可通过调整垫片控制传动机构与下方工位的同轴度，避免运行过程中出现卡滞、偏磨的问题。中间两层为样本放置工位，每层可适配标准规格的样本管架，管架通过定位销与层板固定，层板采用抽拉式设计，方便操作人员取放样本架，层板下方设置导向滑轨，滑轨选用常规的轻型直线导轨，抽拉阻力小且定位精度足够，不会出现样本架晃动偏移的情况。最下层为备用耗材与废液收集区域，可放置备用的样本管、检测试剂，同时预留废液导流槽，可承接样本管意外泄漏的液体，导流槽末端设置排液口，方便定期清洁维护。

　　设计过程中优先考虑了操作的便捷性与运行的稳定性，动力端的电机选用常规的调速电机，可根据不同的处理工艺调整运行转速，适配混匀、静置、压紧等不同工序的动作需求，传动连杆处设置自润滑轴承，不需要频繁加注润滑脂即可长期稳定运行，降低日常维护的工作量。设备的安装边界充分考虑了常规实验室的通道宽度与台面尺寸，外壳的边角处做圆弧过渡处理，避免操作人员磕碰受伤，外壳侧面设置检修门，检修门通过磁吸扣合，不需要工具即可快速打开，方便对内部的传动部件、电气线路进行检修维护。

　　在功能实现上，这套结构可完成样本管的批量上料、自动压紧密封、振荡混匀、静置分层等多个前处理工序，相比单管手动处理的方式，可大幅提升批量样本的处理效率，同时减少人工操作带来的样本污染、操作误差问题，适配疾控检测、临床检验、生物实验等多个场景的样本处理需求。结构设计时所有的安装孔位、配合尺寸都按照常规机械加工公差标注，钣金外壳的折弯、焊接工艺都采用常规钣金厂可实现的工艺，不需要特殊的加工设备即可完成整机的加工制造，零部件的选型也优先选用通用标准件，降低后期的备件更换成本。层板的承重按照满载样本管的重量做了加强设计，每层可承载满载样本架的重量不会出现变形，机架主体采用铝型材拼接的形式，装配时不需要复杂的焊接工装，通过角码与螺栓即可完成框架组装，装配难度低，也方便后期根据需求调整内部层板的间距，适配不同高度的样本管与试剂容器。设备的进出料方向统一设置在正面操作侧，操作人员站在设备正前方即可完成所有的样本取放、参数调整操作，不需要绕到设备侧面，符合常规实验室的操作动线设计，正面的操作区域预留足够的操作空间，不会出现操作时手臂磕碰设备外壳的情况。
