精密辊式进纸机构组件三维结构设计

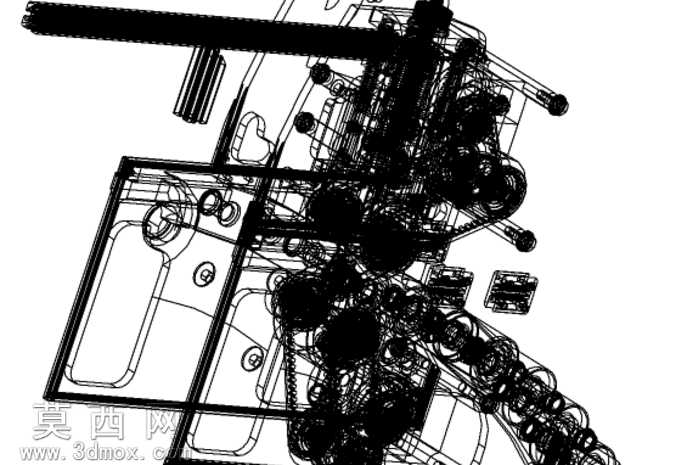

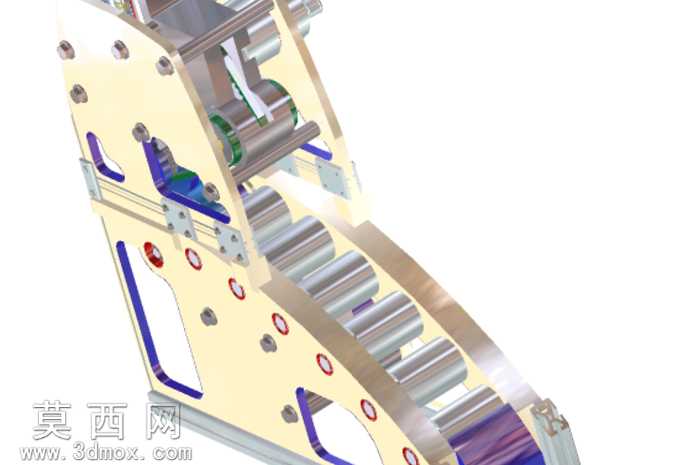

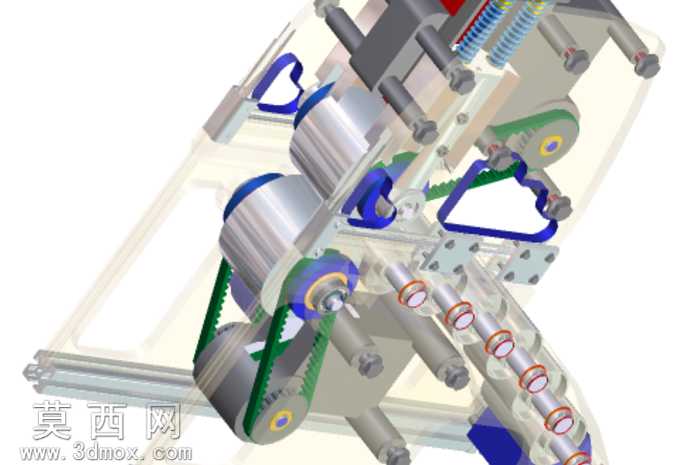

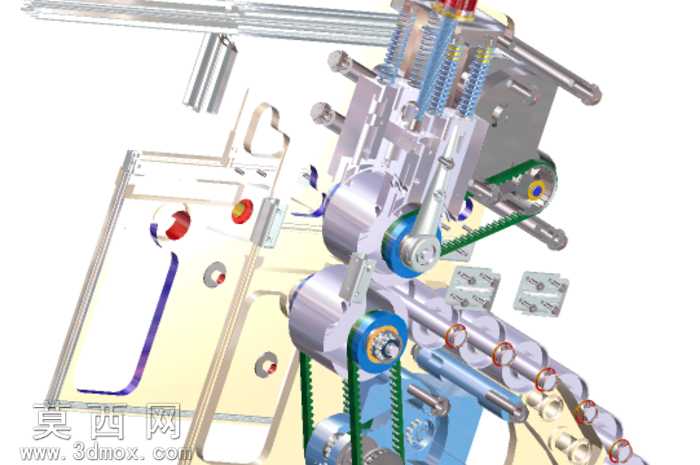

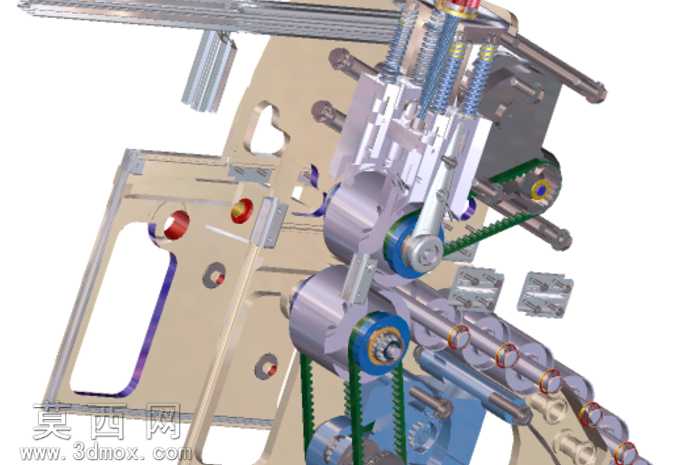

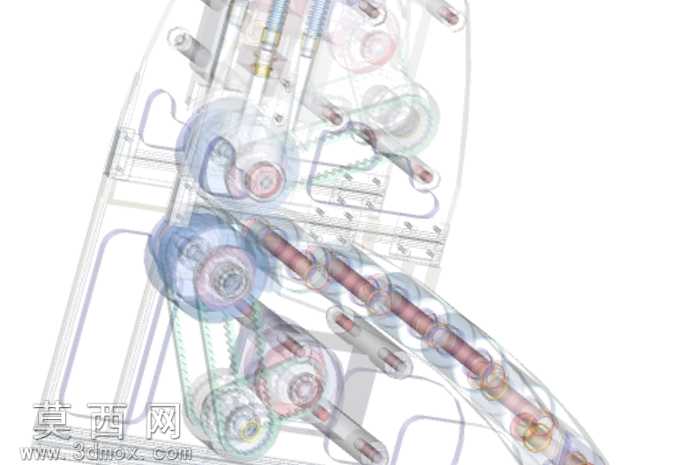

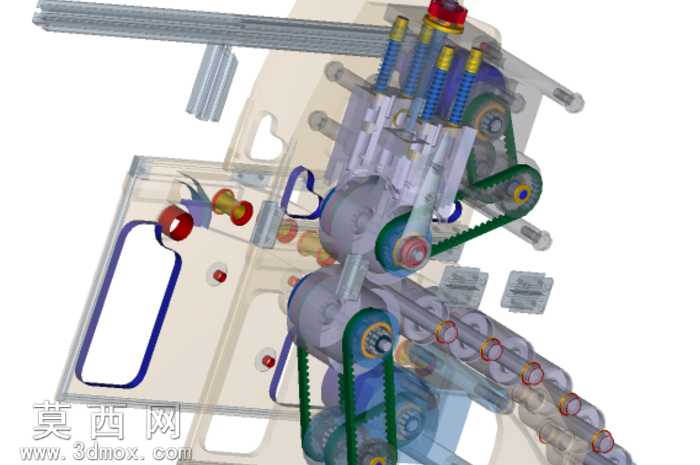

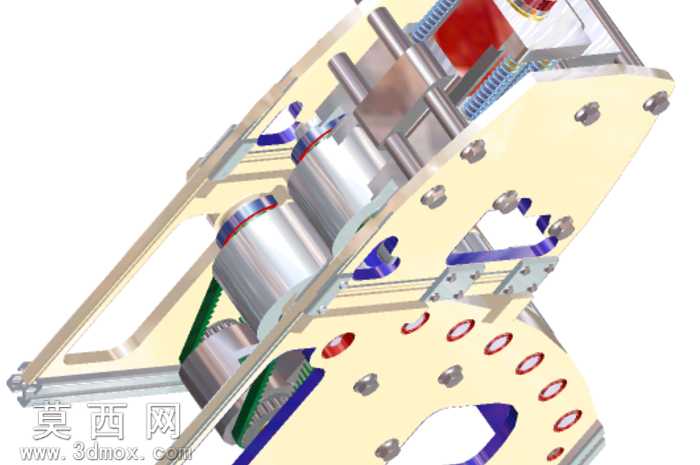

本作品为精密辊进纸器组件的三维建模设计，整体围绕办公纸品输送的高精度作业需求展开，在三维建模过程中严格遵循机械装配的公差配合逻辑，对每一处零件的尺寸、装配间隙都做了精细化设定，确保各运动部件不存在干涉问题。建模阶段先完成核心传动辊轴的基准搭建，依次构建支撑墙板、传动齿轮组、同步带轮、压纸弹簧组件、导向导纸板等细分零件，每一个零件的特征都按照实际机械加工的工艺逻辑绘制，比如辊轴的轴肩定位、轴承安装位的退刀槽、墙板的安装孔位沉头结构都完整还原，保证模型可直接对接生产加工的参考需求。材质渲染阶段针对不同零件的物理属性做了区分设置，金属传动辊、齿轮、紧固件采用哑光金属材质，还原钢材的磨砂质感与金属反光特性；同步传动带采用橡胶材质，设置适当的粗糙度与深色哑光效果；压簧部件设置金属亮面与螺旋纹理细节，导纸板采用浅色工程塑料材质，区分不同功能部件的视觉层次，让整体装配结构的辨识度大幅提升。结构设计上采用多辊协同递进的送纸逻辑，通过齿轮组实现动力的同步传递，搭配弹簧压纸结构自适应不同厚度的纸品，避免送纸过程中出现卡纸、走纸偏移的问题，导向板的曲面弧度经过反复调整，确保纸品输送路径顺滑无卡顿，各传动部件的支撑位都预留了标准轴承安装位，保证转动过程的同轴度与稳定性。设计思路围绕精密送纸的核心需求，兼顾结构可靠性与装配便捷性，整体组件采用模块化设计思路，各功能模块可单独拆分维护，传动路径排布紧凑合理，在有限的安装空间内实现稳定的连续进纸功能，模型完整还原了组件的装配关系与运动逻辑，可用于办公设备送纸机构的结构参考、原理演示以及相关机械设计的教学参考使用。
