FRC赛事竞技轮式作业机器人结构

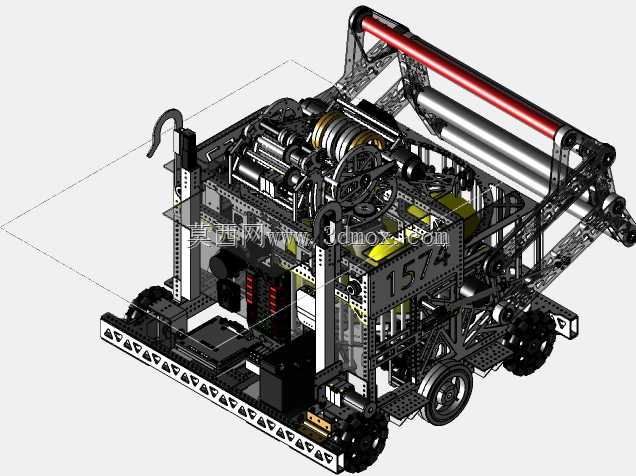

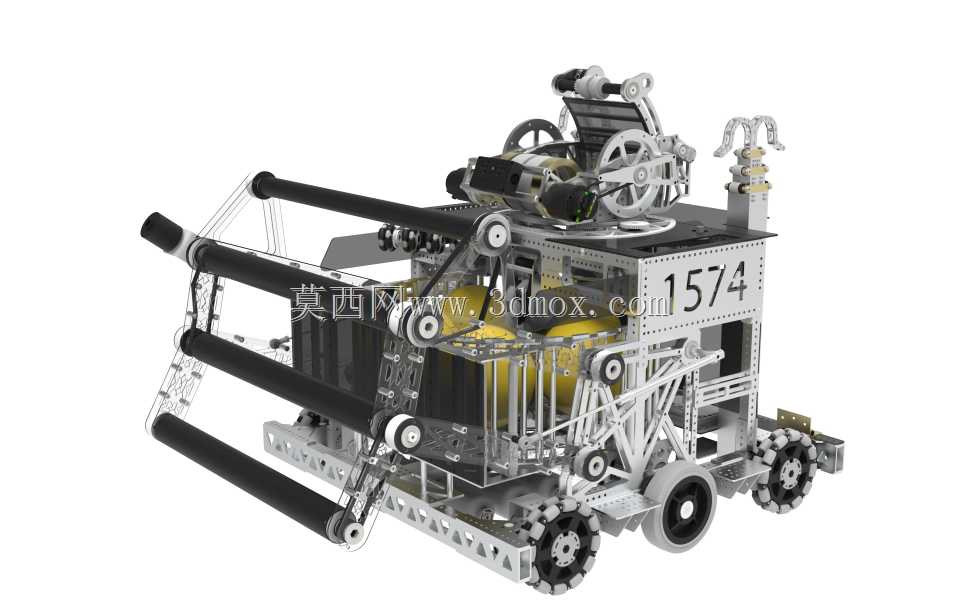

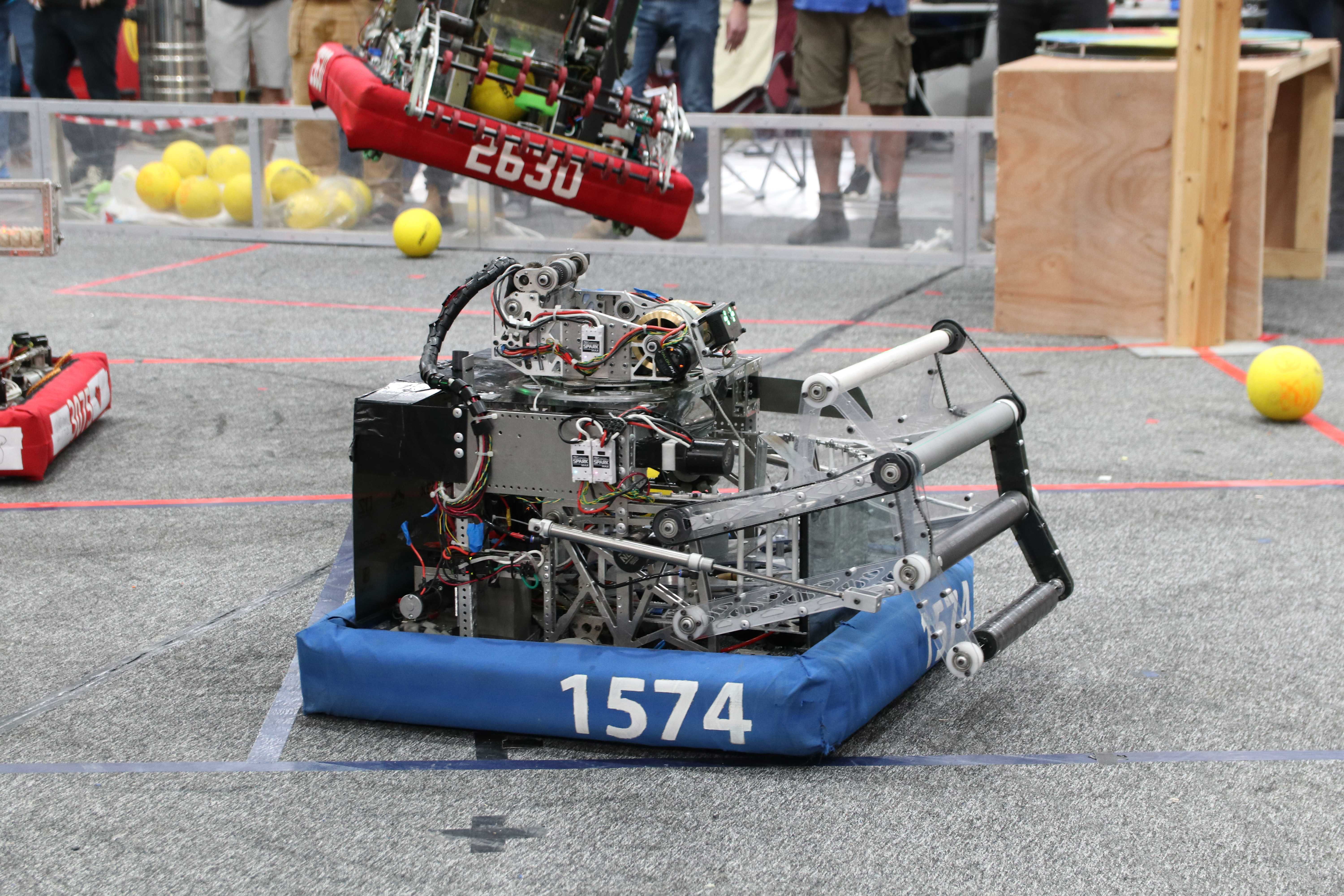

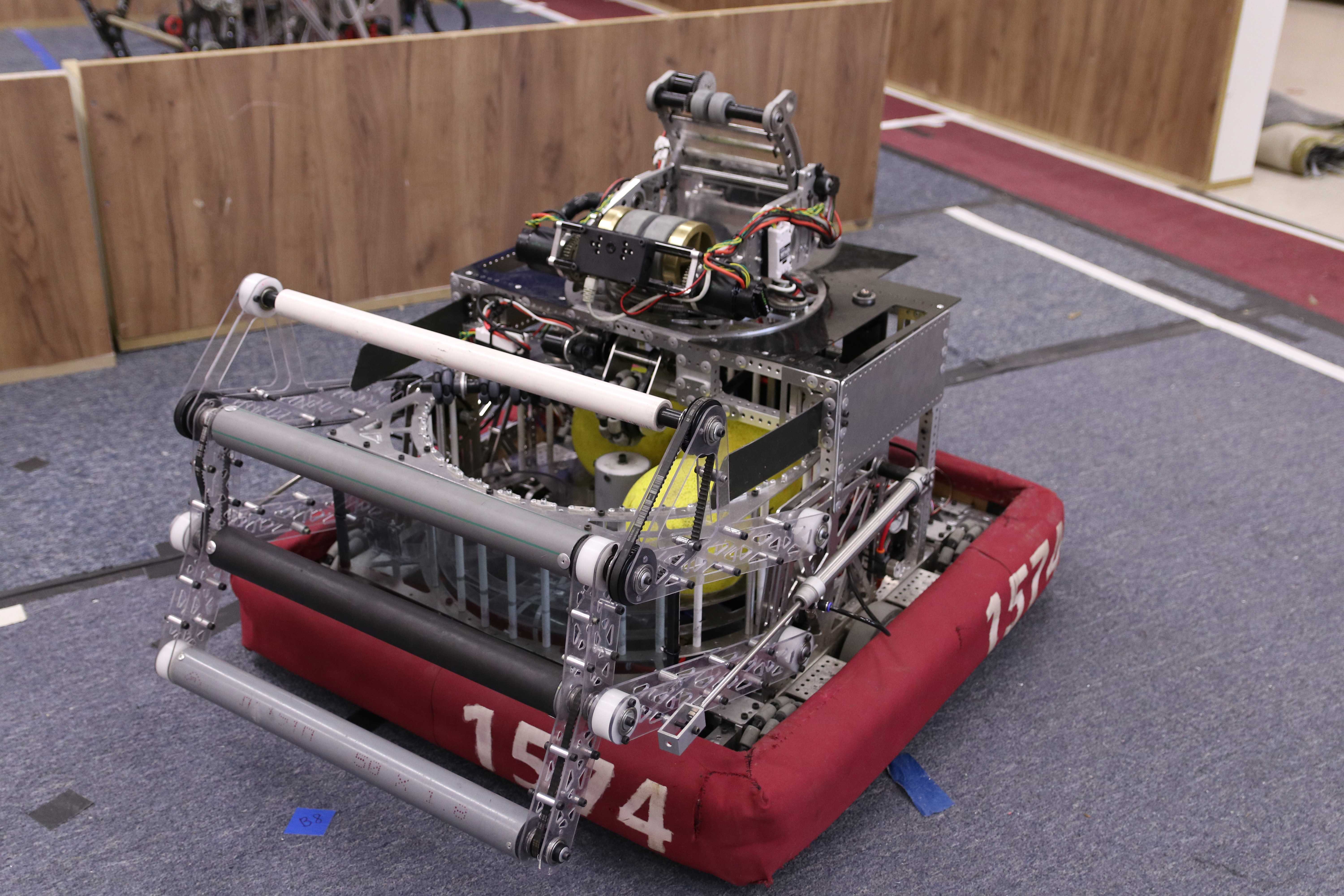

该轮式竞技作业机器人主要面向青少年工程技术竞技赛事场景设计，可在封闭的标准化竞技场地内完成物料拾取、精准投放、障碍规避、定点作业、多机协同对抗等核心任务，适配平整硬质铺装的赛事场地作业需求，同时也可作为移动作业平台的技术验证载体，为小型仓储分拣、室内巡检类移动机器人的结构设计提供参考。设备整体采用分层式框架布局，底部为移动行走单元，中层为动力与功能执行单元，上层为作业执行与拓展搭载单元，各模块之间通过标准化铝型材框架连接，既保证整体结构刚度，又预留充足的改装拓展空间，可根据不同的任务需求快速更换末端执行组件。行走单元采用麦克纳姆轮搭配辅助支撑轮的布局形式，可实现全向移动功能，无需转向机构即可完成横向平移、原地旋转、斜向行进等复杂移动动作，能够在狭窄的竞技场地内灵活调整位姿，快速抵达作业点位，轮组安装位置经过反复调校，保证四个驱动轮的接地压力均匀，避免行进过程中出现打滑、偏移等问题，行走单元的安装边界控制在框架底部范围内，无外凸结构，防止对抗过程中出现结构磕碰损坏。中层区域集成了动力存储组件、传动机构与物料收纳空间，框架采用镂空式桁架结构设计，在保证结构强度的前提下尽可能降低设备整体自重，提升移动加速性能与续航表现，物料收纳区域设置有可开合的限位结构，可在移动过程中稳定固定拾取的物料，避免高速行进、转向过程中物料脱落。上层搭载多自由度机械执行臂，臂体采用轻量化镂空结构设计，末端可适配夹爪、弹射机构、拾取托板等不同功能组件，机械臂的活动范围覆盖设备前方、侧方的作业区域，可完成不同高度、不同角度的物料拾取与投放动作，臂体传动采用同步带与连杆结合的形式，兼顾动作精度与响应速度，可在短时间内完成连续作业动作。设备顶部还预留有传感器、视觉模块的安装点位，可根据需求加装定位、识别组件，提升设备的自主作业能力，整体结构的所有外凸部件均做了圆角防护处理，避免对抗作业过程中造成结构损坏或安全隐患，各电气线路均沿框架内侧走线，设置有专用的理线卡扣固定，防止运动过程中线路拉扯造成故障。
