FRC赛事休赛期训练用升降电梯结构

　　这套升降结构主要面向青少年机器人竞赛的日常训练与方案验证场景，在FRC等需要完成物料抬升、层级投放任务的赛事中，这类垂直升降机构是机器人核心执行单元的常见选型方向，区别于工业场景重载升降机的设计逻辑，竞赛场景下的升降结构需要在严格的重量限制、尺寸边界内，兼顾升降行程、运行稳定性与动作响应速度，同时要适配竞赛规则中对机器人启动尺寸、伸展范围的硬性要求。

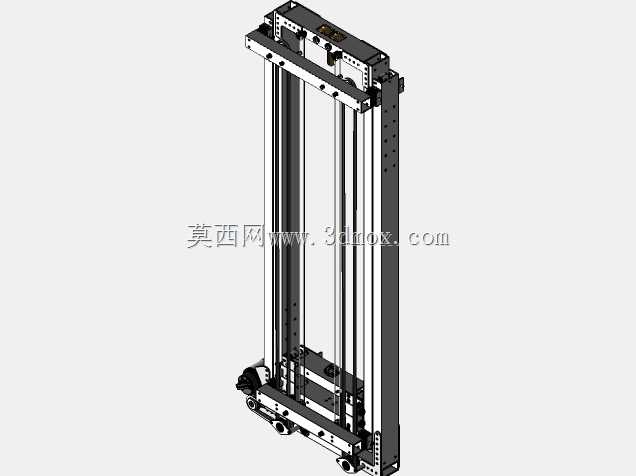

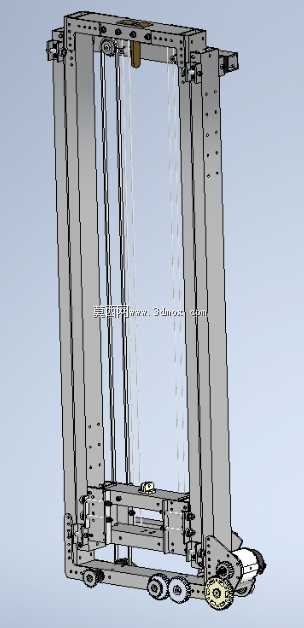

　　从结构组成来看，整体采用双侧立柱式框架布局，主支撑框架选用标准工业铝型材拼接成型，相比方管焊接框架，铝型材的槽道结构可以灵活调整各安装附件的位置，方便在调试阶段修改滑轮、限位件、驱动组件的固定点位，不需要额外做焊接返工，适配竞赛备赛阶段频繁调整方案的需求。双侧立柱内侧布置线性导向结构，搭配随动滑轮组实现升降滑台的垂直运动，滑台部分采用镂空式板材拼接设计，在保证安装平面平面度、承载刚度的前提下尽可能去除冗余材料，控制整体机构的自重，避免占用过多的机器人重量配额。

　　驱动端采用绳索牵引的传动方案，相比齿轮齿条、丝杠传动的结构，绳索牵引的布局可以将驱动电机布置在框架底部区域，降低整体机构的重心，减少升降过程中整机的晃动量，同时绳索传动的反向间隙更小，在定点停靠时的位置重复精度更容易控制，适配竞赛中需要将物料精准投放到不同高度平台的任务要求。框架底部预留了与机器人底盘连接的安装孔位，孔位间距匹配竞赛常用的底盘安装标准，可以直接固定在标准尺寸的竞赛机器人底盘上，不需要额外做转接板设计，底部还集成了多组导向轮与张紧调节结构，用来调整牵引绳索的张紧力，避免长时间运行后绳索松弛导致滑台运行卡滞、位置偏移的问题。

　　设计过程中优先考虑了安装边界的适配性，整体收拢状态的外轮廓尺寸符合FRC赛事对机器人启动阶段的尺寸限制要求，升降滑台完全伸出后的最大行程可以覆盖赛事常见的投放高度需求，框架两侧预留了足够的附件安装空间，可以根据当年的赛事任务要求，在滑台上加装夹爪、推板、收纳筐等不同的执行末端，不需要对主框架做结构性修改。导向结构的选型上没有采用高精度线性导轨，而是选用了成本更低、抗冲击性更好的随动轮搭配型材槽道的导向方案，在竞赛场景的对抗碰撞环境下，这种导向结构即使受到侧向冲击力也不容易出现卡滞、损坏的问题，维护更换的成本也更低，适合备赛阶段高强度的调试、训练使用。

　　从实际运行逻辑来看，升降滑台的上下行程两端都设置了硬限位与软限位触发点，硬限位采用橡胶缓冲块搭配机械挡块，避免滑台超出行程后脱轨或者拉断牵引绳索，软限位可以搭配位置传感器给控制系统传递位置信号，实现滑台的多档位定点停靠，不需要操作人员手动控制升降高度，提升竞赛过程中的动作完成效率。框架顶部的滑轮组采用悬臂式安装结构，滑轮的轮槽宽度匹配牵引绳索的直径，安装位置经过对中调整，保证绳索在升降全程都处于轮槽中心位置，避免绳索偏磨导致的使用寿命缩短问题。

　　在结构刚度校核上，主框架的铝型材选型经过了承重验算，单侧立柱的型材截面惯性矩可以满足滑台满载物料时的抗弯要求，即使滑台偏载放置物料，双侧立柱的变形量也控制在允许范围内，不会出现滑台卡滞的情况。所有的转动连接位置都加装了自润滑轴承，减少运行过程中的摩擦阻力，降低驱动电机的负载扭矩需求，同时也能减少日常维护的工作量，不需要频繁加注润滑脂。底部的张紧结构采用螺纹调节式设计，只需要调整锁紧螺母的位置就可以改变绳索的张紧程度，调试操作简单快捷，不需要拆解其他结构件就能完成维护调整。
