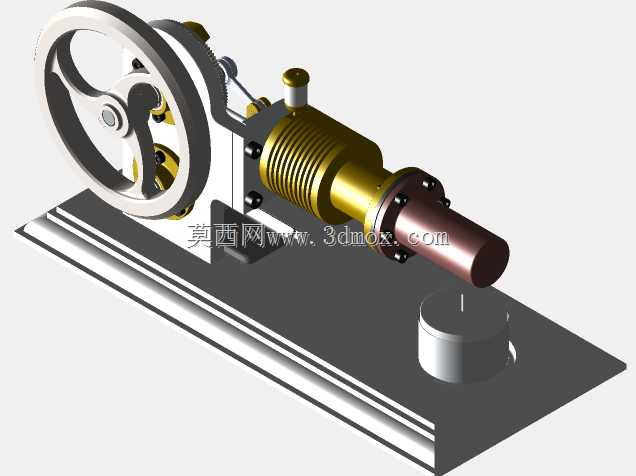

菱形结构斯特林动力装置三维设计

这款菱形结构的斯特林动力装置，属于外燃式闭式循环热机范畴，可广泛应用于余热回收利用、分布式小型供能系统、科普教学演示装置以及低品位热能转化场景，在偏远地区离网供能、工业废热发电、太阳能光热转化配套等领域有着独特的应用优势，相比传统内燃机它不需要燃油爆震做功，依靠工质受热膨胀、遇冷压缩的循环即可输出动力，运行过程噪音低、污染物排放少，对热源的适配性极强，无论是生物质燃烧热量、工业废热还是聚焦式太阳能热量都可以作为其驱动热源。

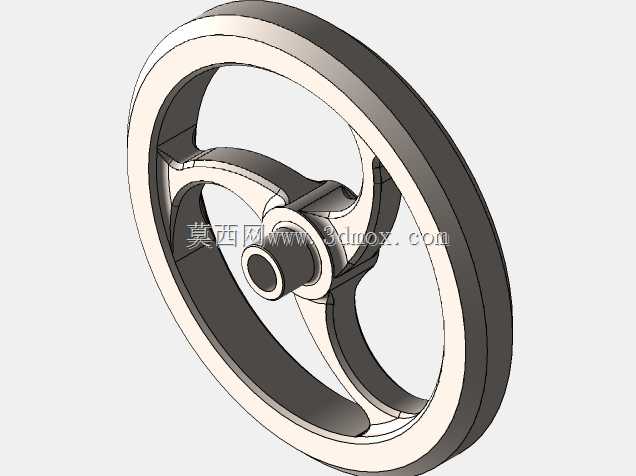

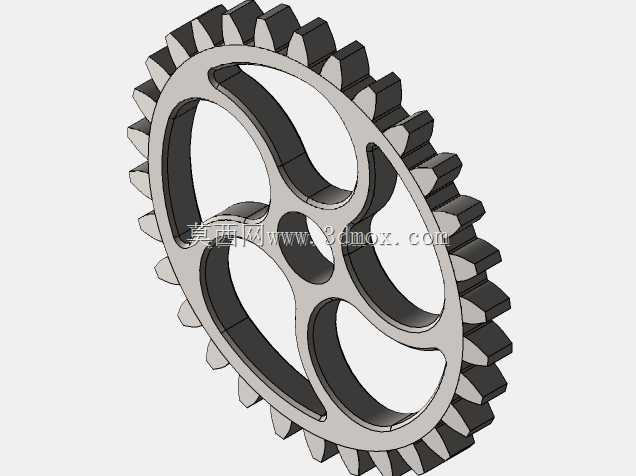

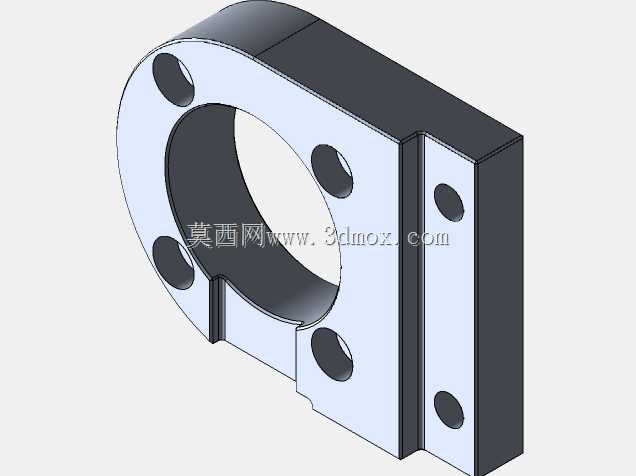

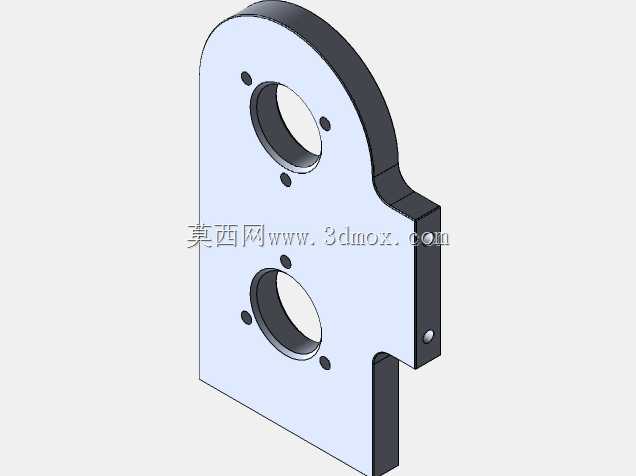

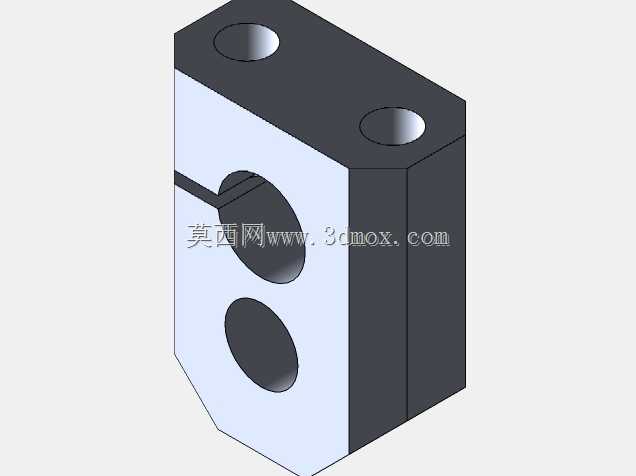

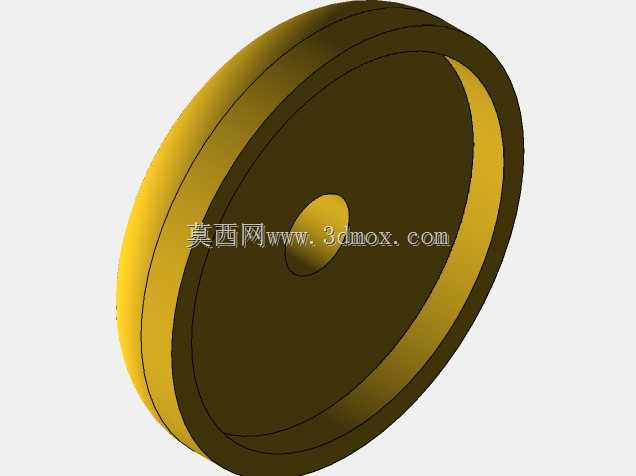

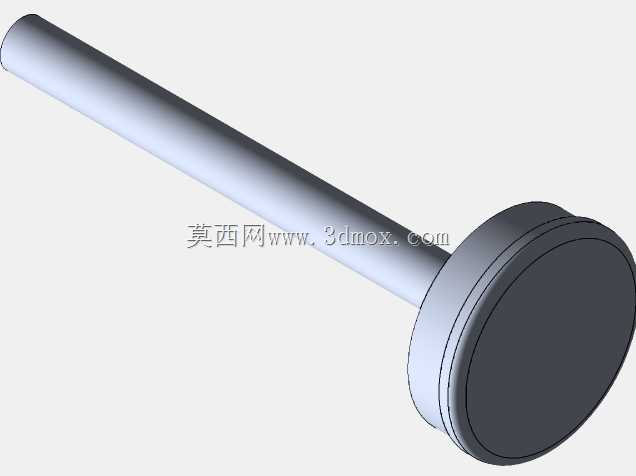

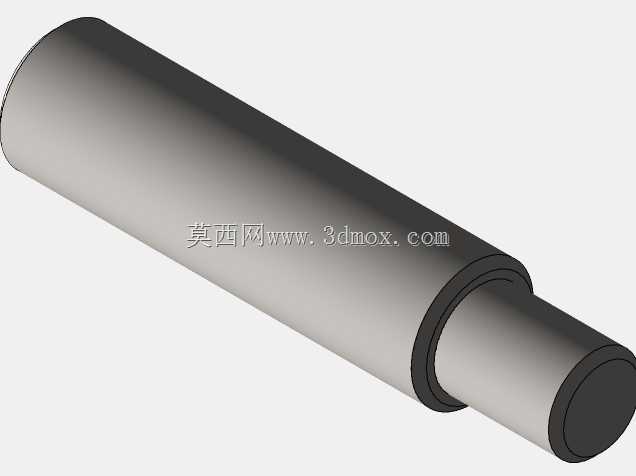

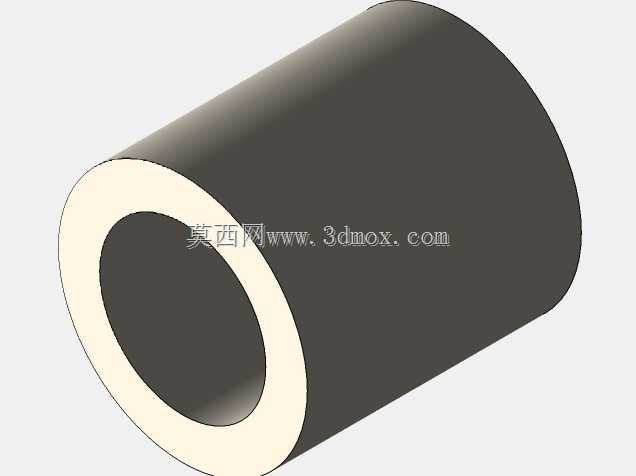

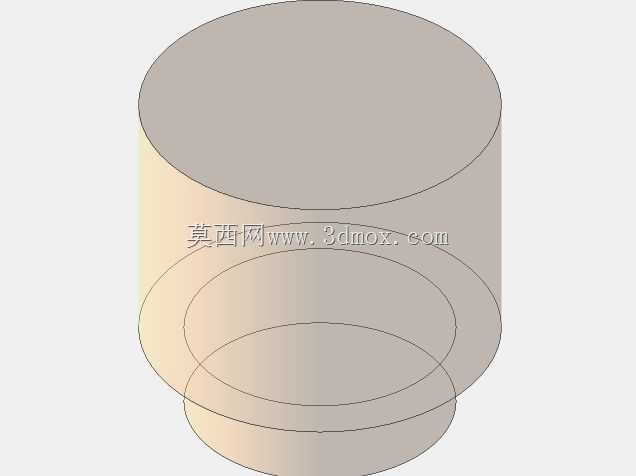

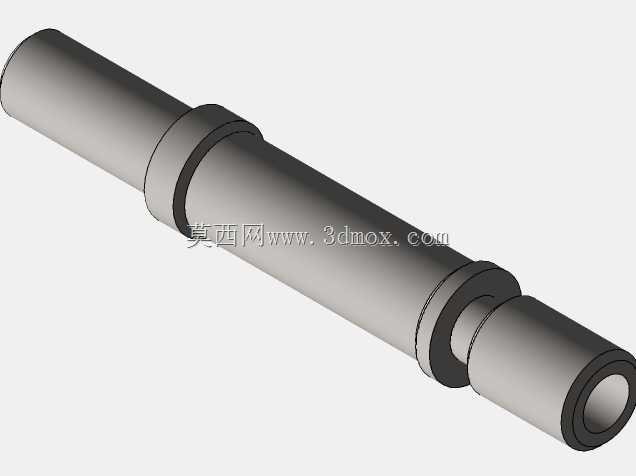

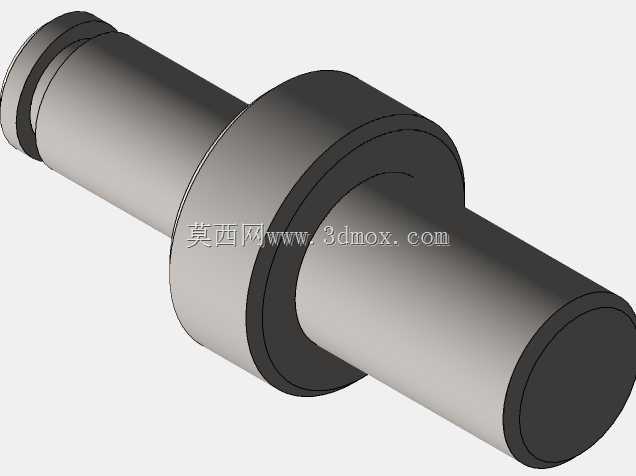

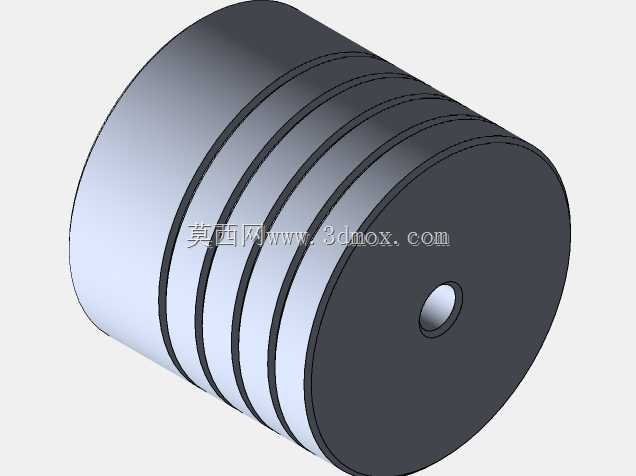

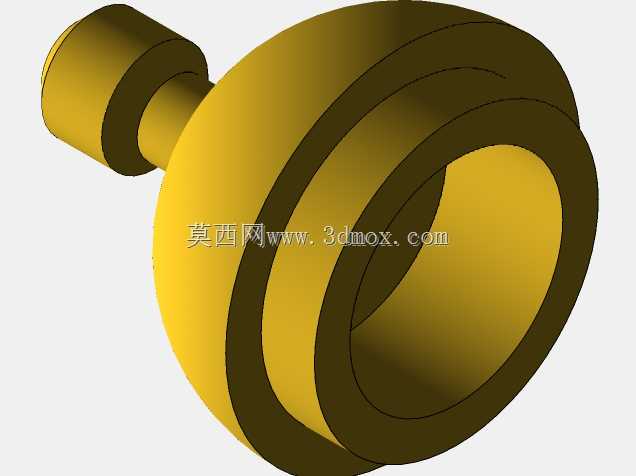

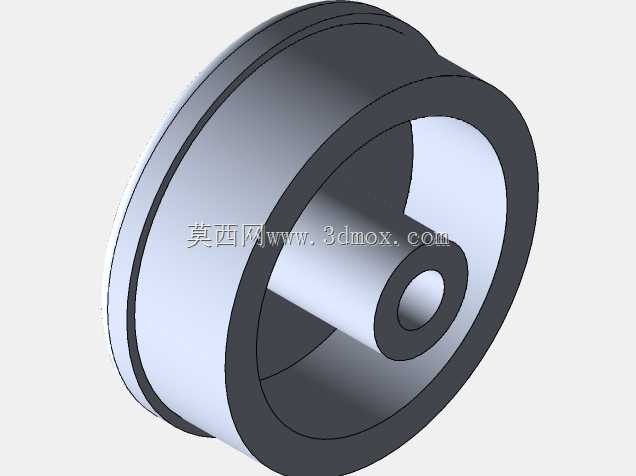

从功能特性来看，这款装置采用菱形传动布局，区别于传统斯特林的曲柄连杆结构，菱形传动的对称结构可以抵消活塞往复运动产生的侧向力，大幅降低运行过程中的机械磨损与振动，提升整机运行的平顺性与使用寿命。装置核心包含动力活塞、配气活塞、飞轮组件、传动齿轮组、换热腔体以及安装底板几个核心部分，动力活塞负责输出循环动力，配气活塞负责控制工质在冷热腔之间的流动切换，飞轮组件储存转动惯量保障循环连续运转，齿轮组负责将两个活塞的往复运动精准转化为飞轮的旋转运动，底板则为所有部件提供统一的安装基准，保障各传动部件的同轴度与位置精度。

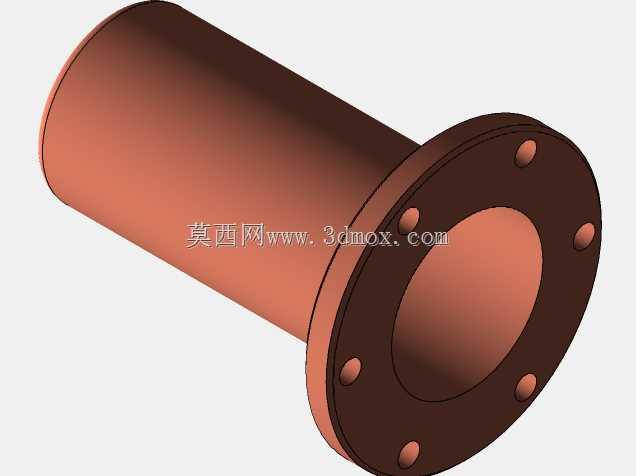

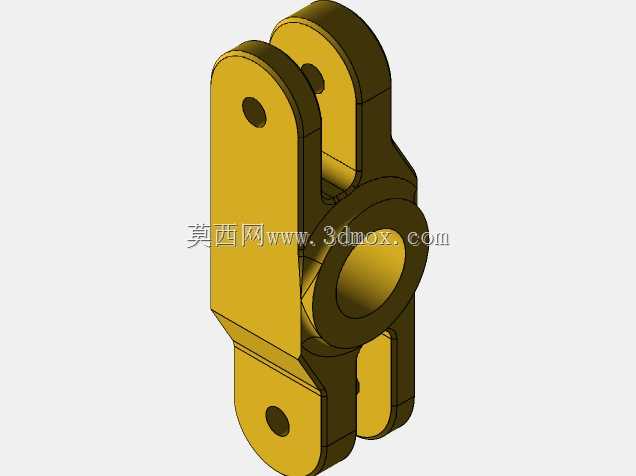

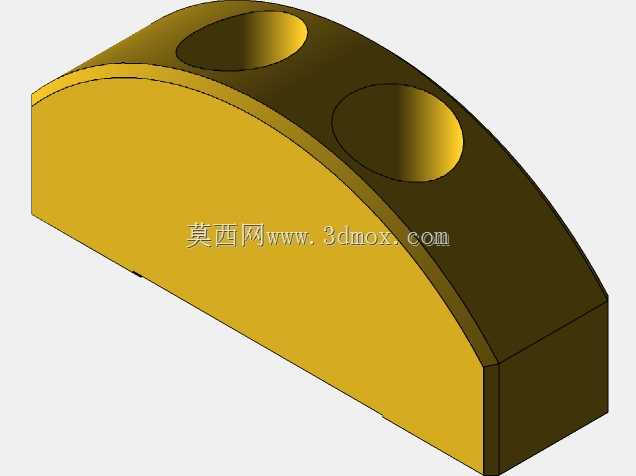

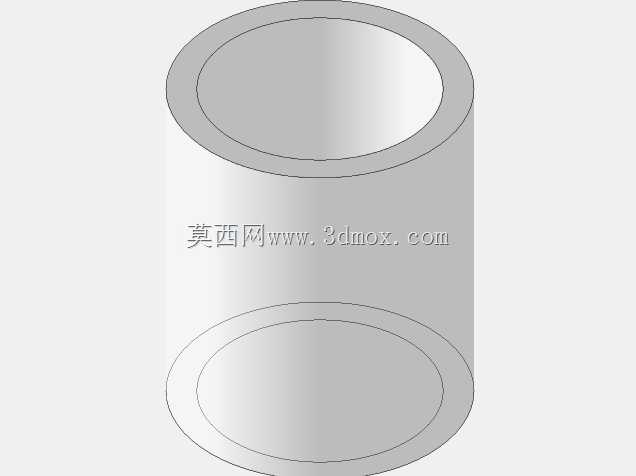

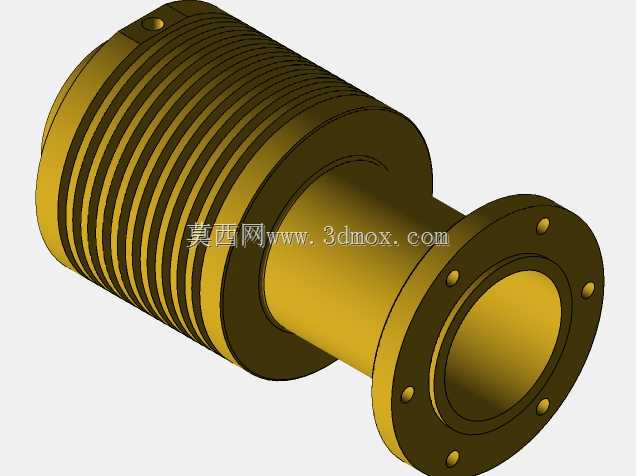

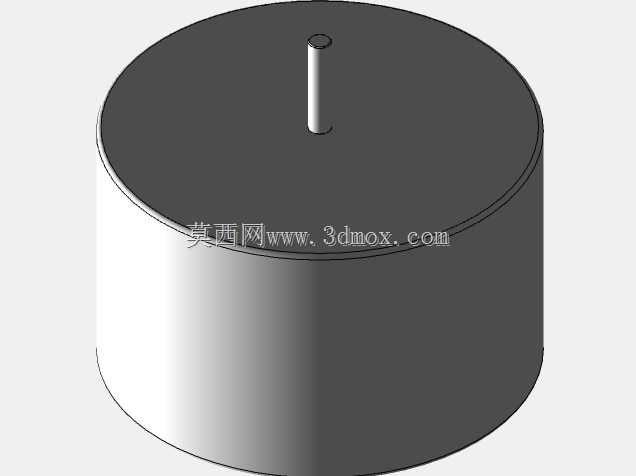

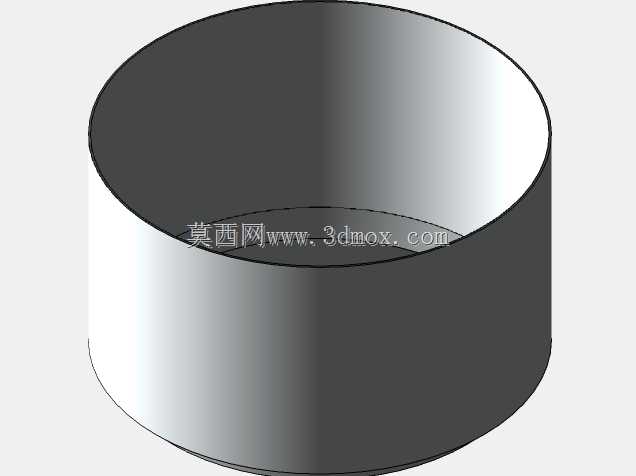

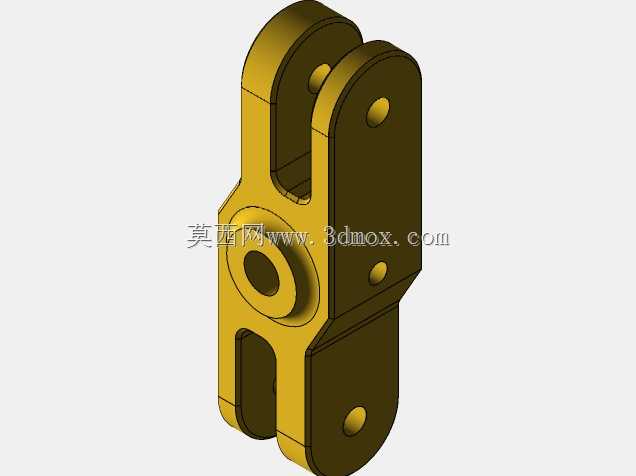

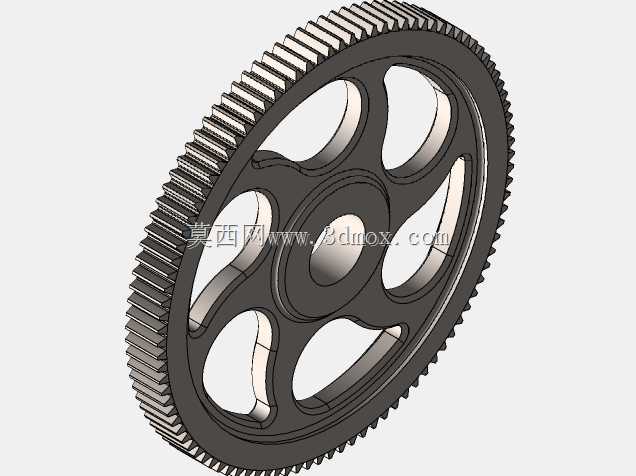

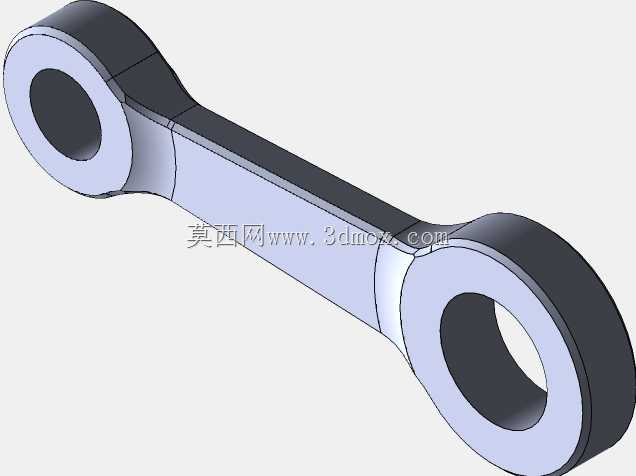

在设计思路上，这款结构优先优化了传动路径的受力状态，菱形布置的连杆结构让活塞运动过程中始终保持轴向受力，避免了传统曲柄结构带来的活塞侧敲问题，同时对飞轮的转动惯量做了匹配设计，既保证循环运转的连续性，又不会因为飞轮过重导致启动阻力过大；齿轮组采用等比传动设计，保证动力活塞与配气活塞的运动相位差精准匹配斯特林循环的时序要求，让工质的膨胀、冷却、压缩、吸热四个过程衔接顺畅。换热腔体的容积配比经过反复调校，冷热腔的容积比适配常规工况下的工质循环效率，减少无效容积带来的动力损耗。

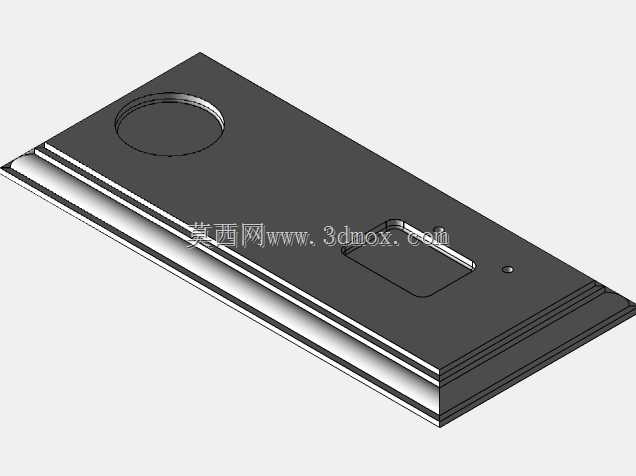

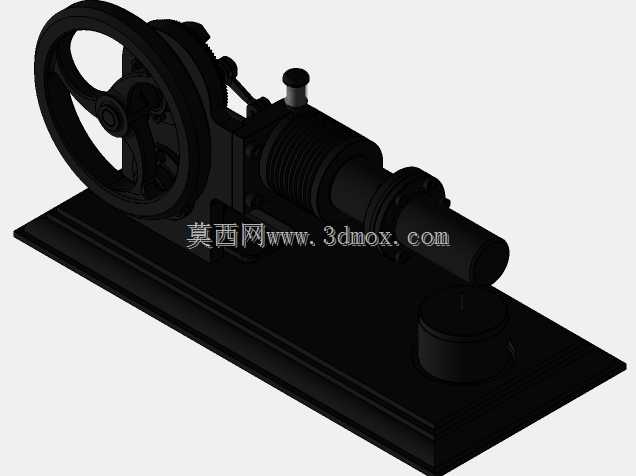

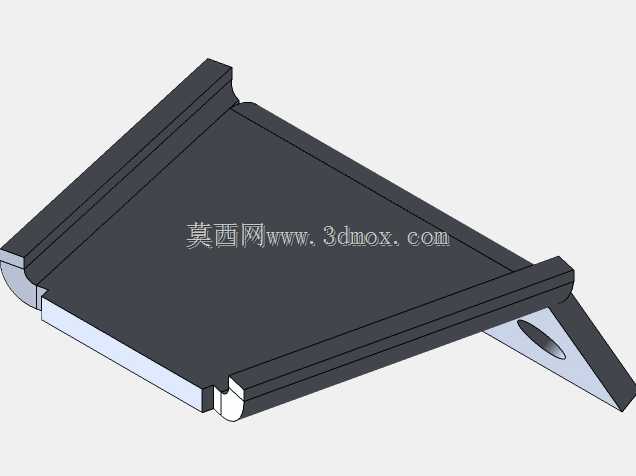

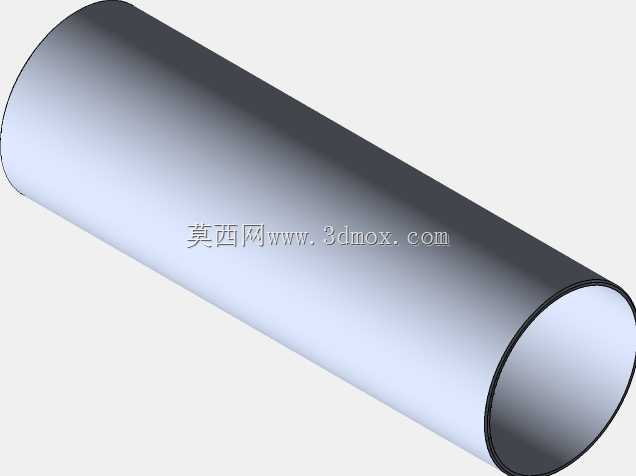

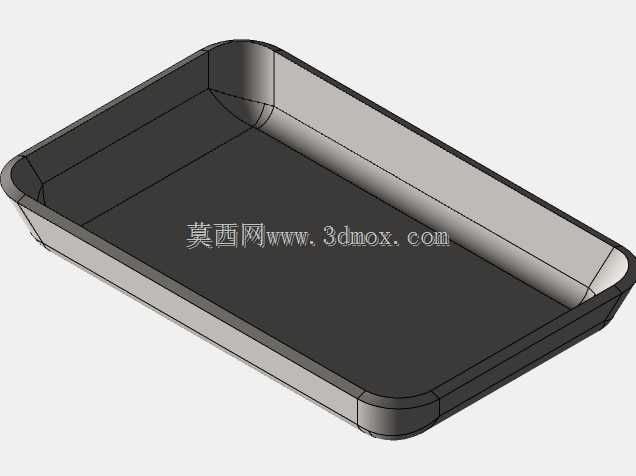

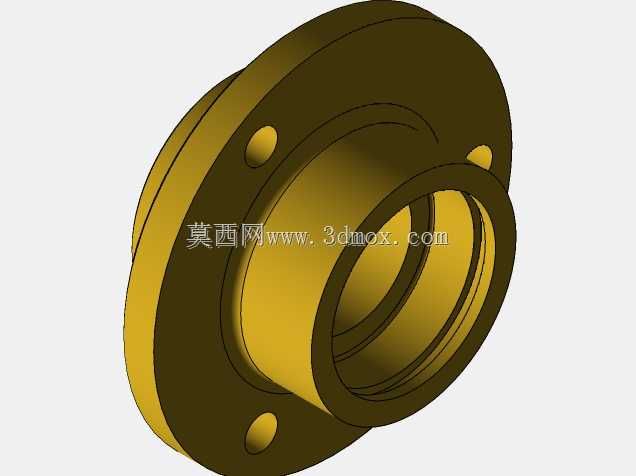

从安装边界来看，整体结构采用集成化底板设计，所有核心部件均安装在统一的平板基座上，安装时只需固定底板即可完成整机定位，不需要额外调整各部件的相对位置；整体外形紧凑，传动部件均内置在结构框架内，外部无突兀的突出结构，适配小型化场景的安装空间要求，外接热源只需对接热腔端的换热接口，冷端搭配常规散热结构即可完成整机配套，不需要复杂的外围管路设计。
