数控系统用齿条小齿轮传动通用齿轮箱

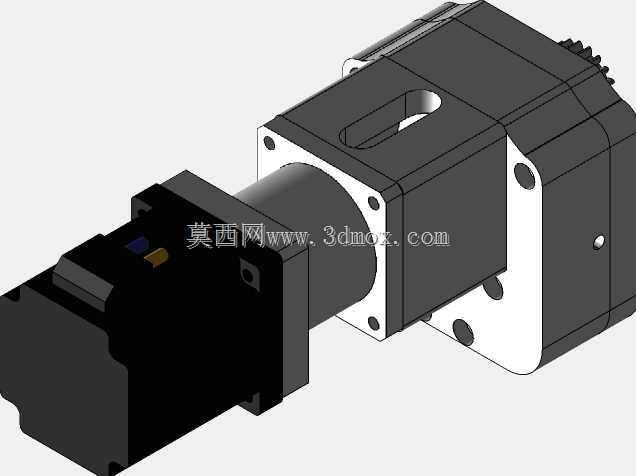

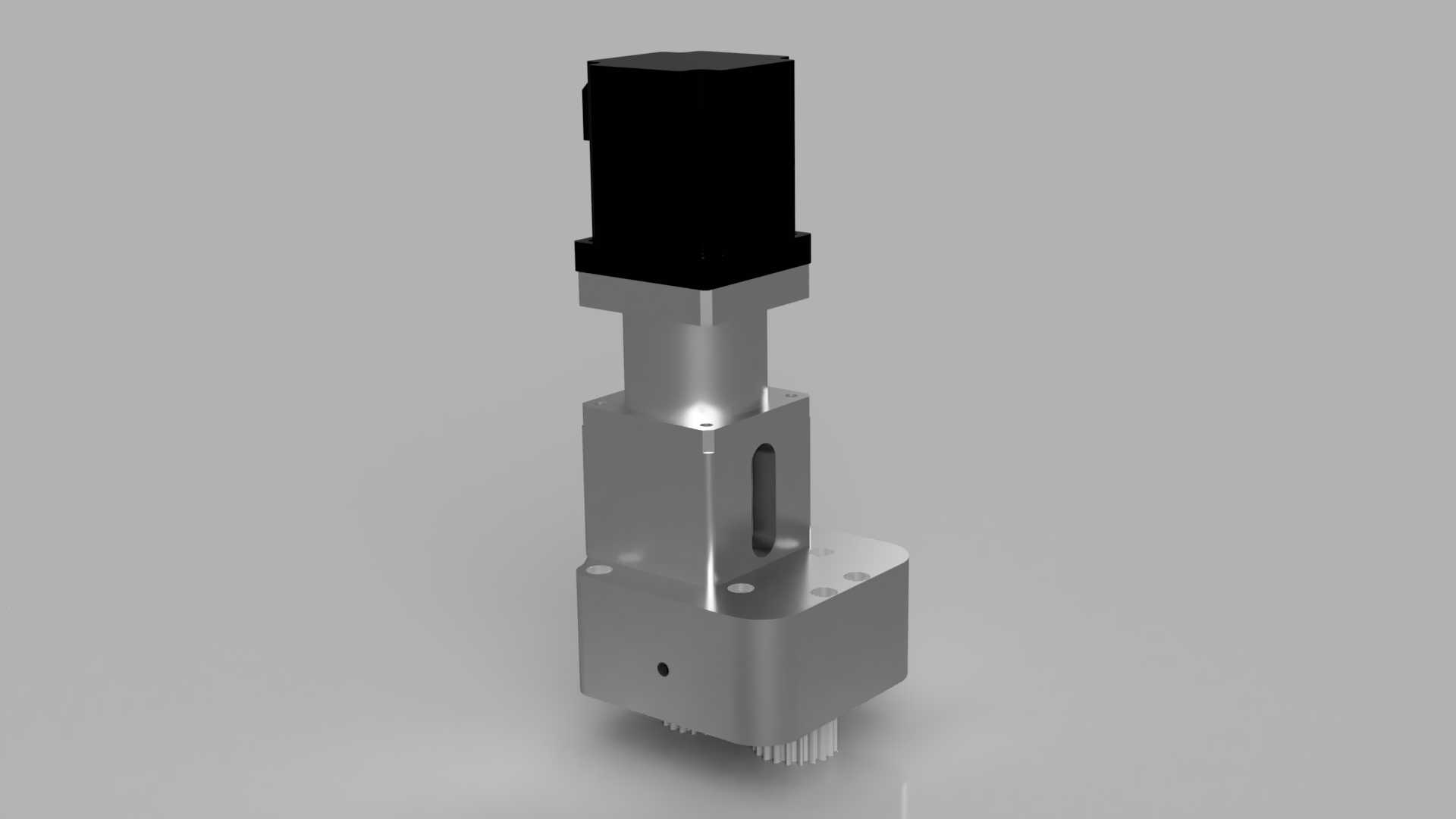

这款齿轮箱主要面向大型数控系统的直线传动场景，作为伺服动力输出与齿条传动之间的核心衔接部件，解决常规蜗杆变速箱在数控进给场景下精度不足、传动回差大的痛点，适配各类需要长行程直线进给的数控加工设备、自动化移栽设备的动力传输需求，能够将伺服电机的高转速低扭矩输出，转化为适配齿条传动的低转速高扭矩输出，同时保障传动过程的精度保持性与运行平稳性。在实际应用中，这类齿轮箱可直接安装在移动负载的安装基座上，输出端小齿轮与固定铺设的齿条啮合，将电机的旋转运动转化为负载的直线运动，相比丝杆传动具备更长的行程适配能力，相比同步带传动具备更高的传动刚性与负载承载能力，尤其适合大行程龙门加工设备、长距离自动化输送移栽设备的进给传动使用。产品采用行星齿轮传动结构替代传统的蜗杆变速结构，从传动原理上降低了传动回差，提升了传动效率与精度保持性，行星级的减速结构能够在紧凑的体积下实现更高的减速比，同时保障多齿啮合带来的高承载能力，运行过程中噪音更低，长期运行的精度衰减更慢，能够满足数控系统长期连续运行的精度要求。设计过程中参考了同类成熟传动产品的视觉布局逻辑，但并未直接照搬现有产品的结构与尺寸，而是从数控系统的实际安装需求出发，重新规划了内部齿轮的排布、输入输出轴的位置关系，以及外部安装法兰、安装孔位的布局：输入端采用标准伺服电机安装法兰，可直接适配市面主流规格的伺服电机，无需额外制作转接法兰；输出端小齿轮的伸出长度经过精准计算，既保障与齿条的有效啮合长度，又避免齿轮伸出过长带来的刚性不足问题；外部壳体采用一体化方正结构设计，安装基准面经过平整化处理，可直接贴合负载安装面进行固定，安装孔位采用对称式布局，能够适配不同方向的安装需求，降低现场安装调整的难度。外形尺寸方面，整体采用立式阶梯轴布局，电机安装段位于结构最上方，行星减速段位于中部，输出齿轮段位于最下方，整体径向尺寸紧凑，不会占用过多的安装空间，轴向长度经过优化，既保障内部齿轮有足够的啮合支撑长度，又避免整体高度过高带来的安装干涉问题；安装边界上，壳体侧面预留的锁紧槽位可用于安装行程触发挡片，底部安装面的孔位间距符合通用数控移动负载的安装孔位标准，用户无需对现有设备安装基座进行二次加工即可完成替换安装，适配性更强。
