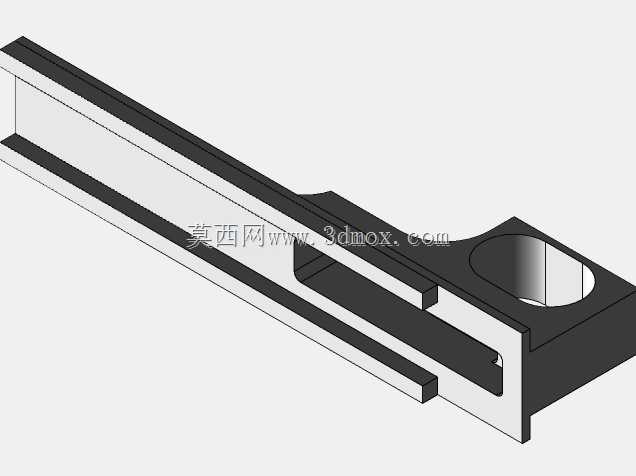

长条型带安装孔槽式滑动连接构件

该构件属于机械传动导向系统中的基础连接支撑部件，主要应用在各类需要直线滑动导向、行程限位以及部件转接的工业设备场景中，常见于小型自动化生产线的工位滑台、检测设备的进给调节机构、工装夹具的位置调整模块，也可作为轻型输送设备侧边的导向连接座使用，承担滑动导向、部件承载、位置转接的核心作用。从功能特性来看，构件主体采用长条形槽式结构设计，沿长度方向开设通长的导向滑槽，能够与配套的滑块部件配合实现稳定的直线往复滑动，滑槽的双侧限位边可以有效约束滑动副的横向窜动，保证运动过程中的直线度精度；构件端部设置的圆形通孔为安装定位孔，可通过销轴、锁紧螺栓等标准件实现与外部固定基座或者动力输出端的刚性连接，孔位周边做了加厚处理，能够提升安装位置的结构强度，避免长期受力出现开裂变形；构件中部的镂空槽结构一方面可以降低整体自重，减少滑动过程中的惯性负载，另一方面也为滑动副的润滑脂留存、运行过程中的杂物排出预留了空间，降低滑动卡顿的概率。在设计思路上，该构件优先考虑了滑动配合的可靠性与安装适配性，整体采用等截面延伸的主体结构，滑槽的内壁面设计为平整贴合面，能够保证与配套滑块的接触面积均匀，减少局部应力集中；端部的安装孔与主体滑槽保持精准的位置度公差，确保安装后滑动方向与设备的运动方向完全平行，避免出现卡滞、偏磨的问题；构件的外轮廓做了统一的倒角处理，去除锐边毛刺，既可以避免装配过程中划伤操作人员，也能减少应力集中点，提升构件的抗疲劳强度。从安装边界来看，该构件整体为细长型结构，长度方向尺寸远大于宽度与厚度方向尺寸，安装时需要保证固定基面的平面度误差在合理范围内，避免安装后构件出现翘曲变形影响滑动顺畅度；端部安装孔的孔径适配常用的标准紧固件规格，无需额外加工即可完成装配；滑槽的槽宽尺寸按照标准滑动副公差设计，可与同规格的通用滑块直接配合使用，整体安装占用空间紧凑，适合在设备内部空间有限的导向场景中布置，能够在较小的安装空间内提供稳定的直线导向支撑功能，同时兼顾轻量化与结构强度的平衡，适配多数轻型自动化设备的导向连接需求。
