四缸内燃机曲柄连杆传动结构设计

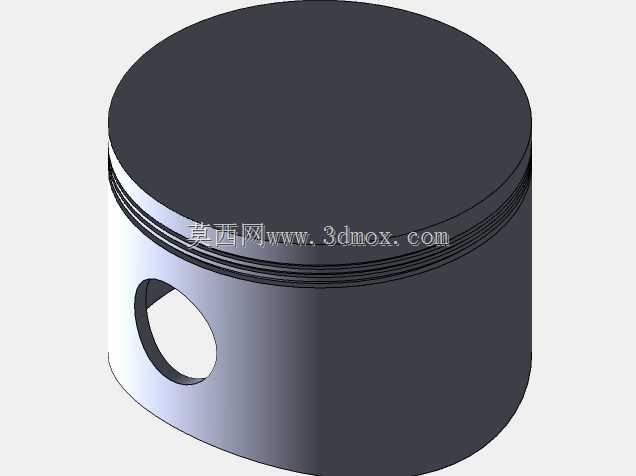

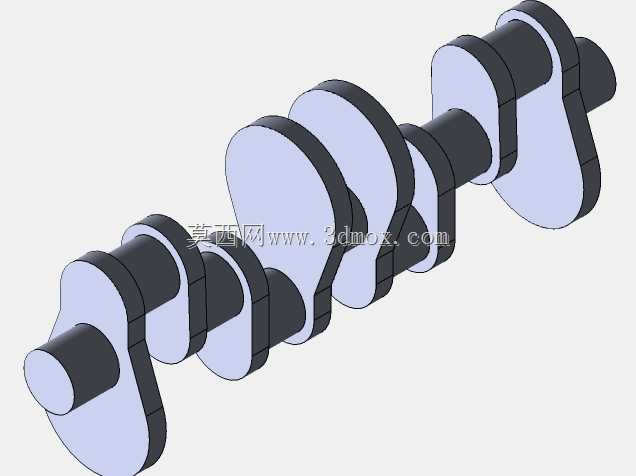

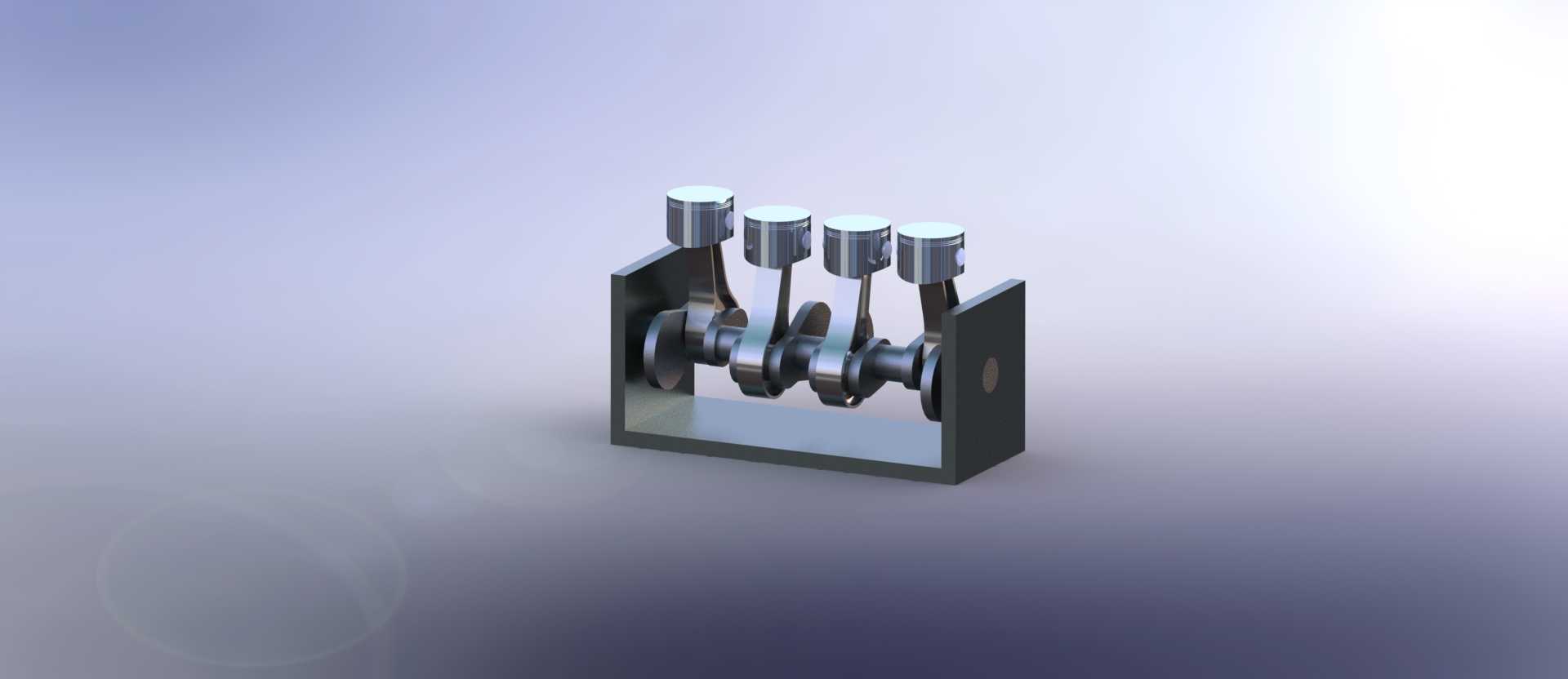

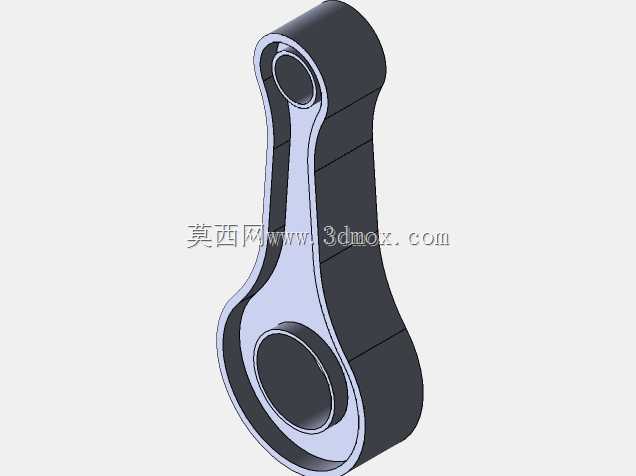

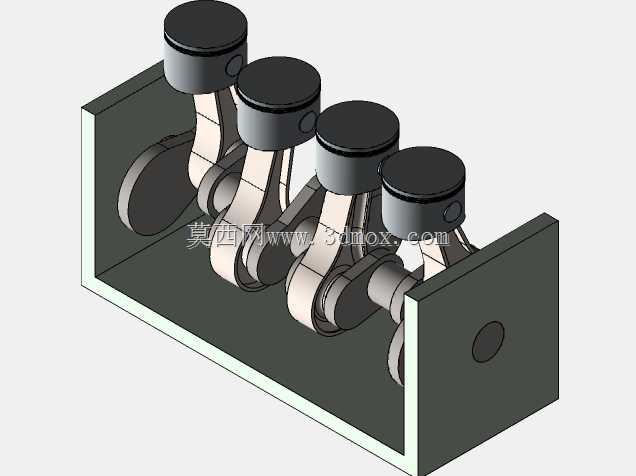

这套曲柄连杆结构是往复式内燃机核心动力转换单元，主要应用于小排量四缸汽油发动机、小型柴油发电机组以及固定式动力输出设备中，承担着将活塞往复直线运动转化为曲轴旋转扭矩输出的核心功能，是内燃动力设备实现能量转换的关键执行部件。整套结构采用直列四缸对称排布设计，四个活塞沿曲轴轴向等距分布，相邻气缸做功行程错开180度曲轴转角，能够有效抵消活塞往复运动产生的一阶惯性力，大幅降低动力输出过程中的振动幅值，提升整机运行的平顺性，适配民用乘用车、小型工程机械、农用动力设备等对运行稳定性有较高要求的应用场景。从功能特性来看，该结构可精准实现燃烧压力到旋转扭矩的转换，活塞顶面承接燃烧室燃气爆发产生的向下推力，通过活塞销将作用力传递给连杆，连杆经大端轴瓦将力传导至曲轴曲柄销，驱动曲轴绕主轴承轴线做连续旋转运动，最终将动力输出给末端传动系统。设计过程中充分考虑了运动干涉规避与受力均匀性，曲轴采用全支撑结构设计，每个曲柄销两侧均设置主轴颈支撑，可有效降低曲轴工作过程中的弯曲变形量；连杆采用工字型截面结构，在保证结构强度与刚度的前提下尽可能降低往复运动质量，减少惯性载荷带来的冲击损耗；活塞裙部设计有适配缸套的导向型面，可保证活塞往复运动过程中的对中性，避免偏磨导致的密封失效问题。外形尺寸方面，整套结构采用紧凑型直列布局，横向宽度适配常规直列四缸发动机的缸体安装边界，轴向长度匹配四缸等距排布的缸心距设计，曲轴主轴颈直径、连杆大端孔径均符合通用小排量内燃机的安装配合公差要求，可直接适配对应缸径的气缸体、气缸盖组件进行整机装配，安装过程中无需额外改动周边附件的安装点位，能够匹配常规内燃机的正时系统、润滑系统、冷却系统的接口位置，可直接用于动力设备的原理教学演示、结构设计验证以及改装方案的可行性验证，帮助设计人员快速校核运动行程、受力分布以及装配间隙是否满足设计要求，缩短动力单元的研发验证周期。
