树莓派PI-B款金属防护外壳结构设计

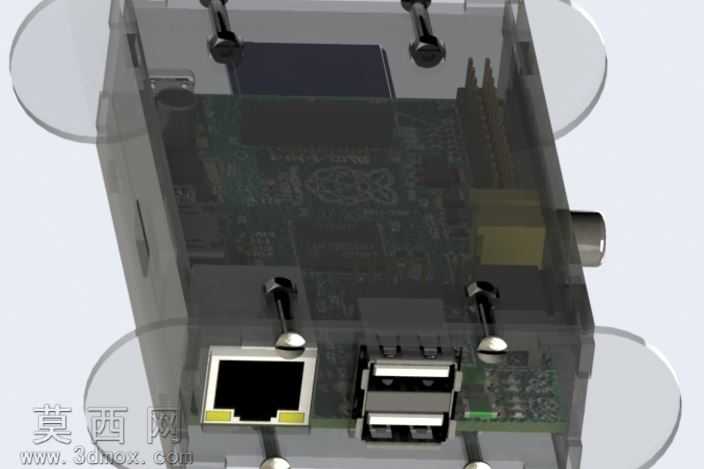

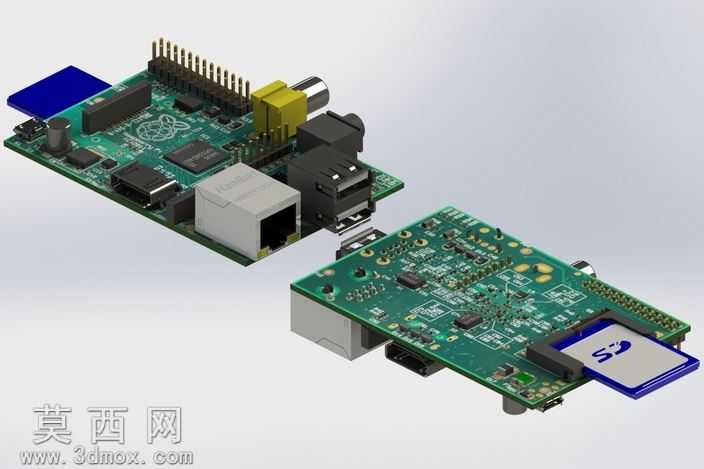

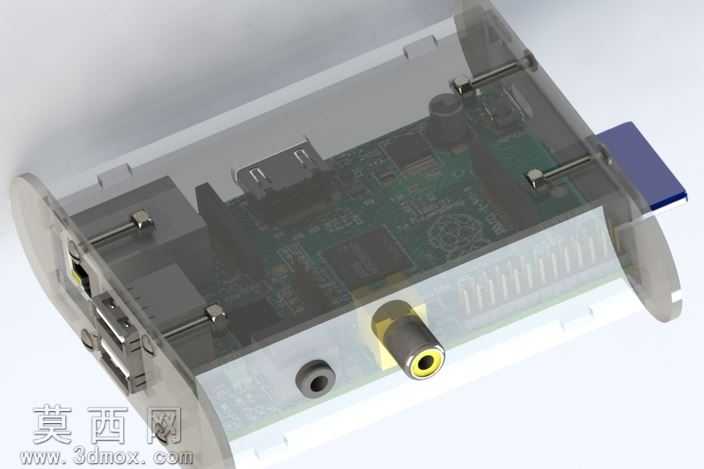

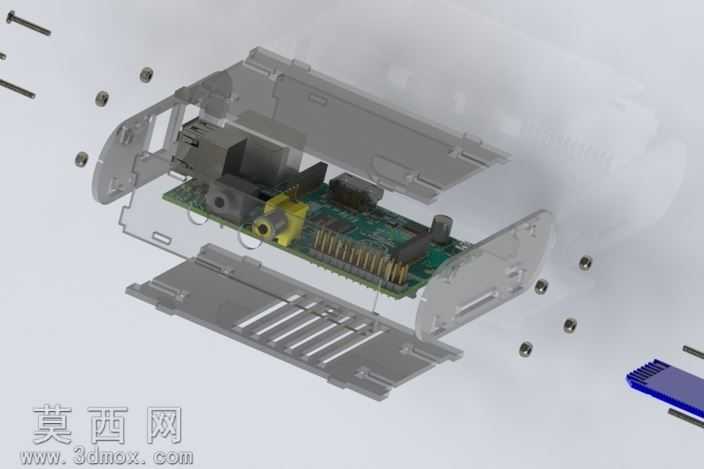

本作品为适配树莓派PI-B单板计算机的金属防护外壳三维设计，建模过程基于参数化三维设计软件完成，整体采用上下分体式的铝合金壳体结构设计，在建模阶段首先完成树莓派主板的基准尺寸测绘匹配，精准预留出主板上USB接口、以太网口、HDMI接口、音频接口、GPIO排针以及供电接口的对位开孔位置，确保外壳装配后所有外接端口均可正常插拔使用，不会出现结构干涉问题。上下壳体的连接采用微型螺丝紧固方案，建模时精准绘制了壳体边缘的螺丝柱定位结构，每处螺丝柱均做了加厚加强的结构处理，避免反复拆装螺丝造成柱体断裂，同时在壳体对应主板核心处理器、内存芯片的发热位置，设计了阵列式的通风散热格栅，建模时对格栅的开孔尺寸、排布间距做了优化，在保证壳体结构强度的前提下最大化通风换热效率，避免主板长时间高负载运行出现积热问题。壳体内部设计了与主板安装孔位精准对应的定位凸台，装配时主板可直接卡入凸台完成预定位，无需额外加装固定铜柱即可完成主板与壳体的相对位置固定，降低装配复杂度。渲染阶段采用金属磨砂铝合金材质赋予壳体，还原金属壳体的细腻哑光质感，对内部电路板部分采用FR-4玻纤板材质、电子元器件采用对应工程塑料与金属材质做区分，爆炸视图渲染时清晰展示了壳体、主板、紧固螺丝三者的装配层级关系，直观呈现整体装配逻辑。设计过程中充分考虑了日常使用的防护需求，壳体边缘做了圆角过渡处理，既避免锐边划伤使用者，也提升了整体外观的精致度，同时壳体的侧壁厚度经过参数化调试，在保证抗挤压、抗摔落防护能力的同时尽可能控制整体重量与外形尺寸，不会给单板计算机增加过多额外负重与体积占用，适配嵌入式开发、小型智能硬件搭建等多场景下的树莓派主板防护使用需求。
