摩托车方向柱三夹连板结构设计

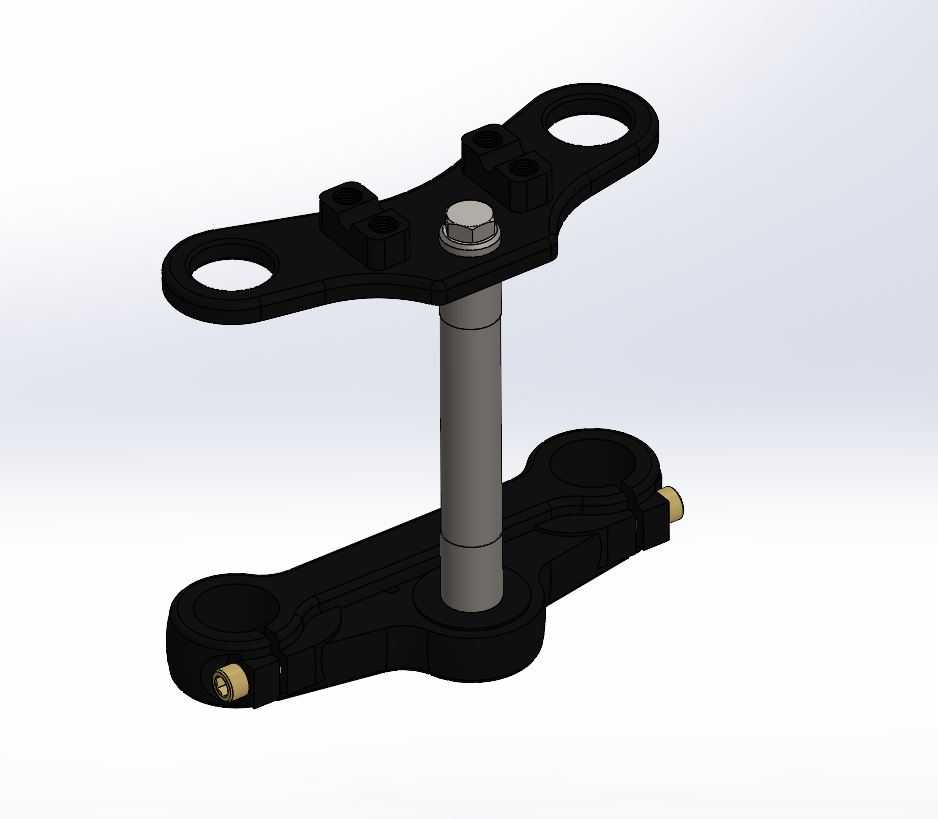

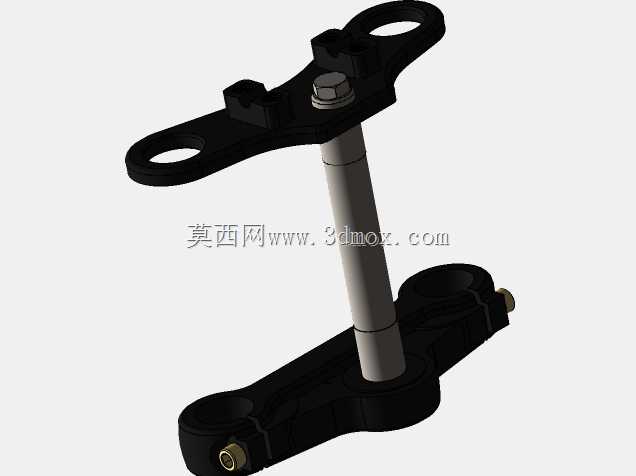

该部件是两轮摩托车转向系统与前悬挂系统的核心连接构件，日常应用场景覆盖跨骑式摩托车、越野摩托车的前部承载与转向传动环节，是衔接车架头管、左右前减震器、方向把的关键受力零件，直接决定车辆转向操作的精准度与前部行驶的稳定性。在实际使用过程中，该构件承担多重载荷传递作用：一方面承接车手施加在方向把上的转向力矩，将转向动作同步传递给两侧前减震器，带动前轮完成转向操作；另一方面承载前部车身的竖向载荷，同时缓冲路面颠簸传递来的纵向、横向冲击载荷，避免车架头管直接承受交变应力出现疲劳损伤。从功能特性来看，该三夹结构采用上下联板配合中心立柱的组合形式，上下联板分别设置对称的减震器夹持孔位，可通过抱紧结构牢牢固定两根前减震器的上段位置，保证两侧减震器的平行度与同轴度，避免减震器出现偏磨、卡滞问题；中心立柱与车架头管通过轴承组配合，可实现顺畅的周向转动，转动阻尼匹配日常骑行的操作力度，既不会出现转向过于灵活导致的行驶发飘，也不会因阻尼过大造成转向沉重。设计过程中，首先结合摩托车前悬挂的几何参数确定上下联板的间距，保证前减震器的有效夹持长度满足受力要求，避免夹持长度不足导致减震器在重载或冲击下出现松脱；上联板预留方向把安装位，可适配常规直径的变径或等径方向把，安装孔位设置防滑咬合结构，锁紧后可避免方向把在大力操作时出现转动偏移；下联板侧部预留限位结构，可匹配车架上的转向限位块，限制最大转向角度，避免转向过度导致车把与油箱、护板发生磕碰。外形尺寸方面，上下联板的横向宽度匹配常规摩托车前轮的开档尺寸，不会与前轮挡泥板、刹车管路发生运动干涉；中心立柱的直径与长度适配主流车型的车架头管内径与安装深度，安装边界经过校核，装配时无需对车架进行额外改装，可直接替换同规格的原厂连板部件；所有夹持孔的同轴度公差控制在机械加工通用精度范围内，保证装配后减震器的垂直度，减少前轮行驶过程中的偏摆问题。整体结构采用受力均匀的对称式布局，联板的加强筋设置在载荷传递的核心路径上，在保证结构强度的同时尽可能降低部件自重，减少前部悬挂的簧下质量，提升车辆的操控响应速度。
