2KW48V3000转无刷直流电机结构设计

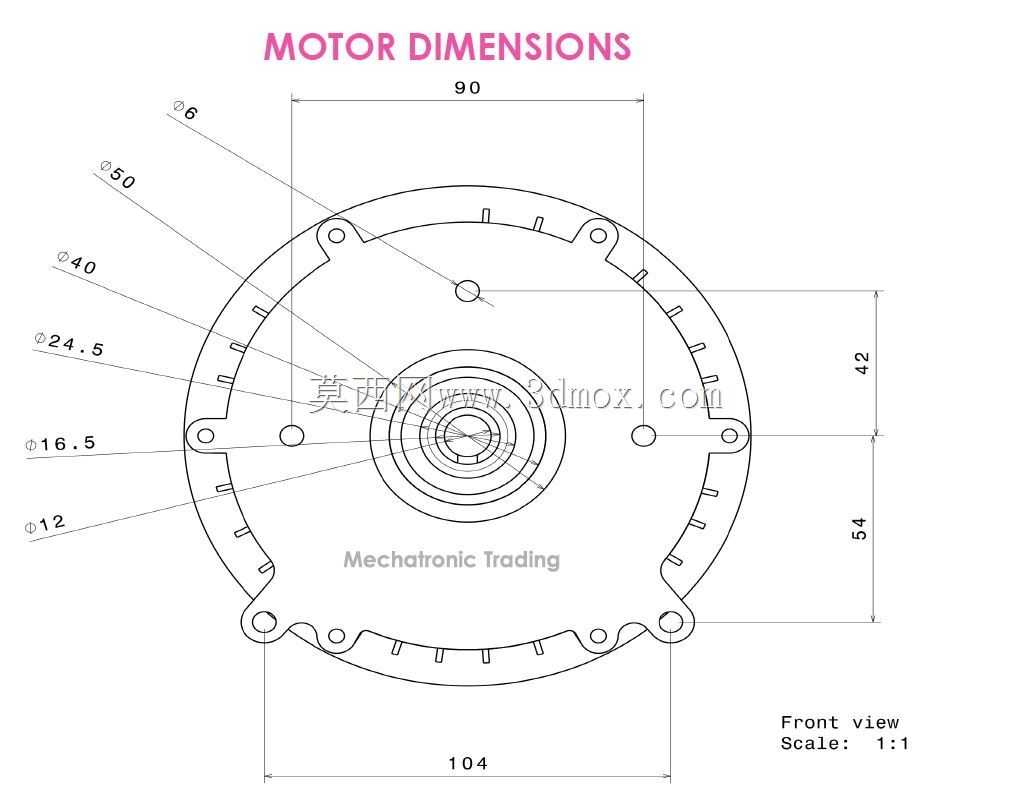

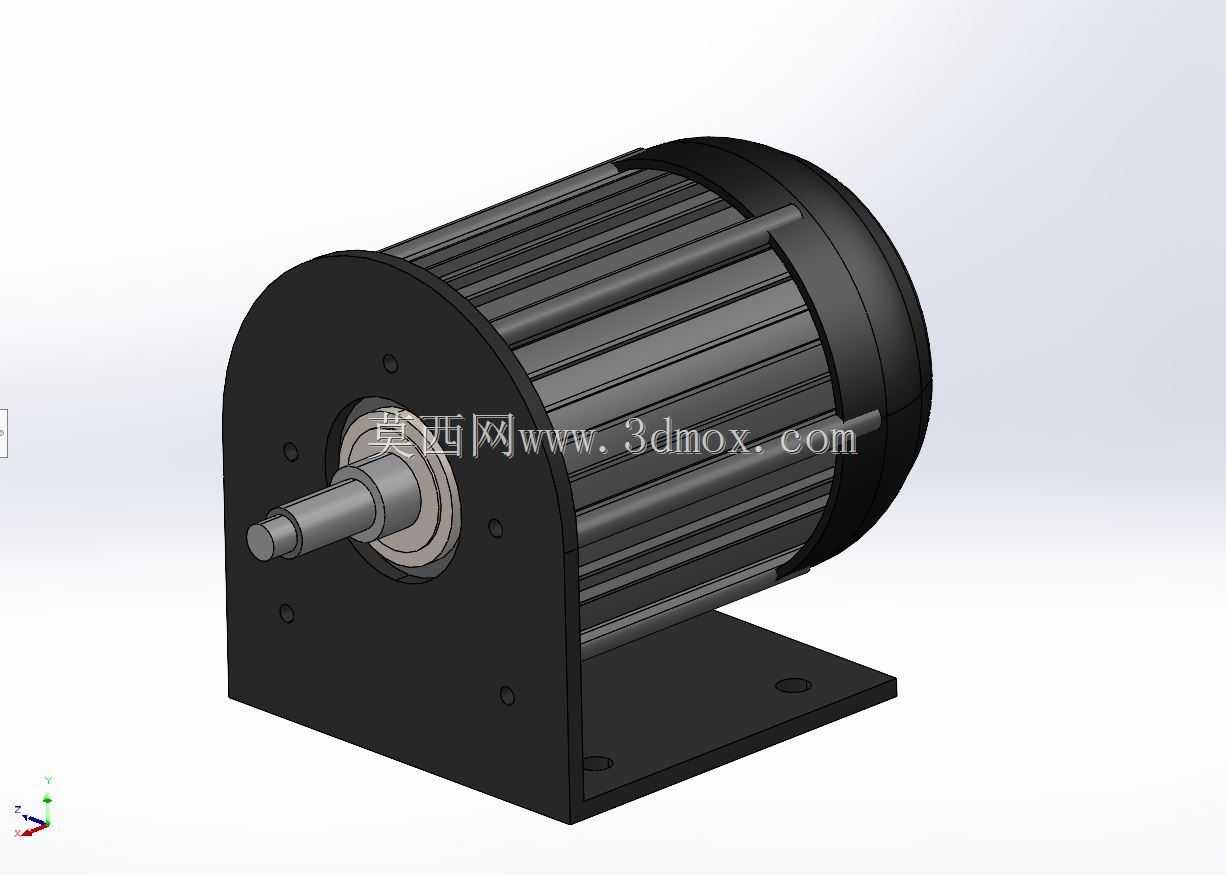

　　这款2KW规格的无刷直流动力单元，在低速电动乘用车辆、小型工业输送设备、户外移动式作业机具的动力配套场景中适配性极强，额定转速设定在3000rpm、供电规格为48V的参数组合，刚好匹配多数低压直流供电场景的动力需求，既可以直接作为轮边驱动的动力源使用，也能通过配套减速机构放大扭矩后，驱动重载辊道、小型升降机构等负载。从结构设计逻辑来看，整机采用卧式底脚安装的布局形式，安装底座与电机后端盖采用一体化铸造成型的结构，底座上预留的两个长圆形安装孔，能够兼容一定范围内的安装孔位偏差，降低配套机架的加工精度要求，安装面的平面度公差控制在0.1mm以内，保证电机固定后不会出现额外的安装应力，避免长期运行过程中因为安装不对中导致的轴承磨损、轴封渗漏等问题。

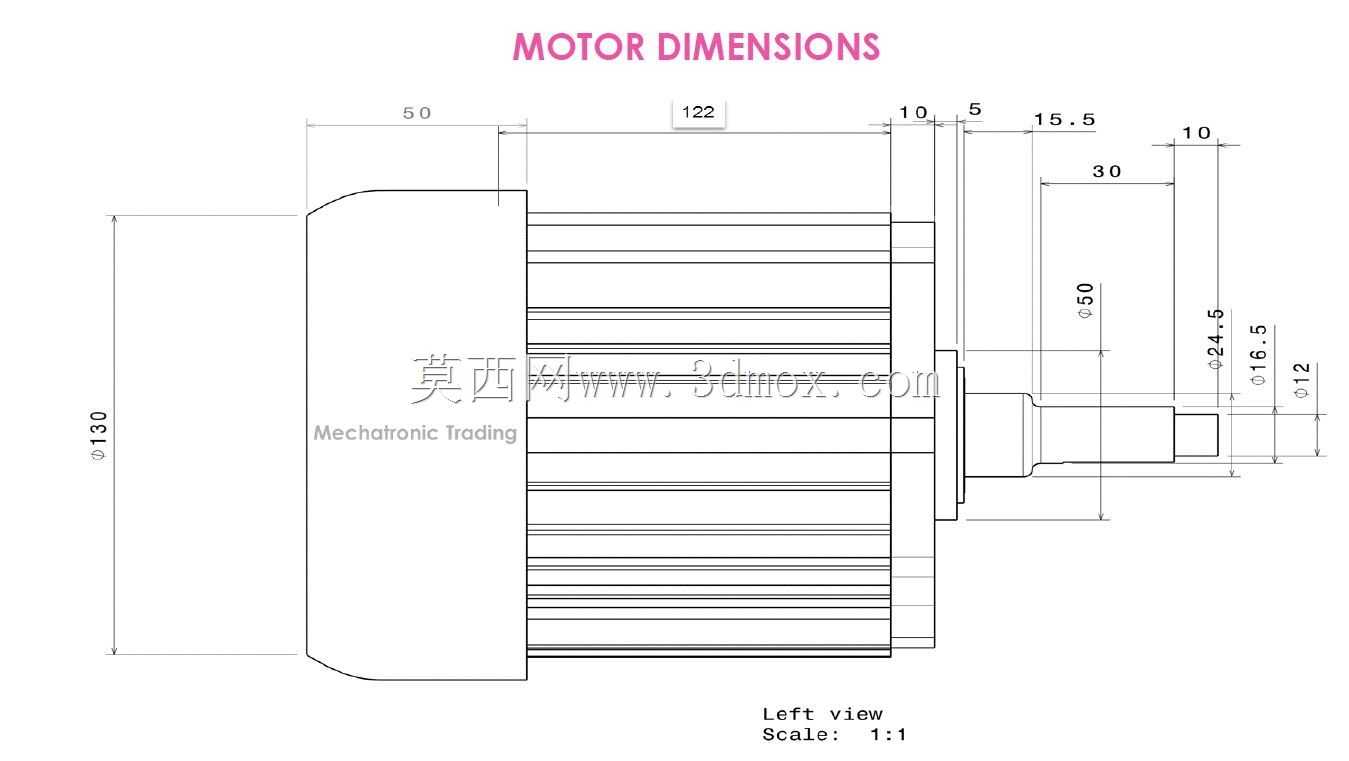

　　输出轴采用单伸端阶梯轴设计，轴伸端的直径、键槽尺寸完全符合通用低压直流电机的安装接口标准，能够直接匹配市面上多数同规格的联轴器、同步带轮、链轮等传动部件，不需要额外做轴径适配加工，轴肩位置的定位台阶可以精准限制传动件的轴向窜动，轴承选用深沟球轴承成对布置，前后端分别承受径向载荷与少量轴向载荷，额定动载荷能够覆盖2KW功率下满负荷运行的受力需求，轴承室与端盖的配合采用过渡配合，既保证装配便利性，也能避免长期运行出现轴承外圈跑圈的问题。

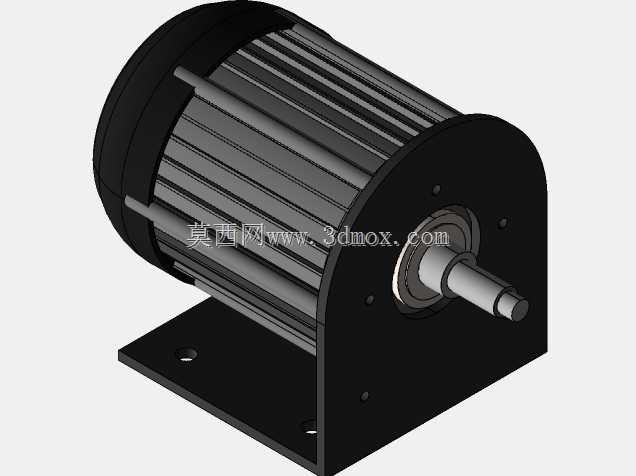

　　电机外壳采用轴向散热筋结构，沿圆周方向均匀分布的直条散热筋，在电机随设备移动或者自带散热风扇转动时，能够顺着轴向形成顺畅的散热风道，把定子绕组产生的热量快速传导到空气中，相比光滑外壳结构，散热面积提升了40%以上，能够保证电机在满负荷连续运行时，绕组温升控制在绝缘等级允许的范围内，不会因为过热出现退磁、绝缘老化加速的问题。后端盖的位置预留了霍尔传感器的安装腔与出线孔，出线位置做了防水密封结构，能够满足户外作业场景下的防泼溅需求，端盖与机壳的配合面采用止口定位，装配时能够自动保证同轴度，连接螺栓沿圆周均匀分布，拧紧后可以保证结合面的密封性能，避免粉尘、水汽进入电机内部。在做配套结构设计时，需要注意预留电机的安装边界：轴向方向要给输出端的传动件、后端的出线接头留出足够的装配空间，径向方向要保证散热筋周围至少留有20mm的通风间隙，不能被机架结构完全包裹住散热风道，否则会大幅降低散热效率，导致电机过载过热。安装底座的固定螺栓需要加装防松垫圈，在振动较大的配套设备上，建议采用双螺母防松或者螺纹胶防松的结构，避免长期运行过程中螺栓松动导致电机移位，出现传动不同心的问题。

　　这款电机的结构设计完全遵循通用工业电机的设计规范，所有配合尺寸、安装尺寸都和同功率等级的常规有刷直流电机保持兼容，用户在做设备升级替换时，不需要改动原有安装机架的结构，直接替换即可完成无刷化升级，相比有刷电机，这款无刷结构没有碳刷磨损的问题，维护周期更长，运行噪音更低，在对噪音控制有要求的室内作业设备、乘用车辆上使用优势明显。从建模细节来看，所有的倒角、圆角、退刀槽等工艺结构都做了完整还原，没有出现工艺无法实现的尖锐棱角结构，机壳的壁厚均匀，符合铸造工艺的壁厚要求，不会出现铸造缩孔、壁厚不均导致的强度问题，安装孔的沉头深度、螺纹深度都符合标准紧固件的装配要求，不会出现螺栓拧不到位、螺纹深度不足的问题。
