便携式UDS1000S信号发生控制模块

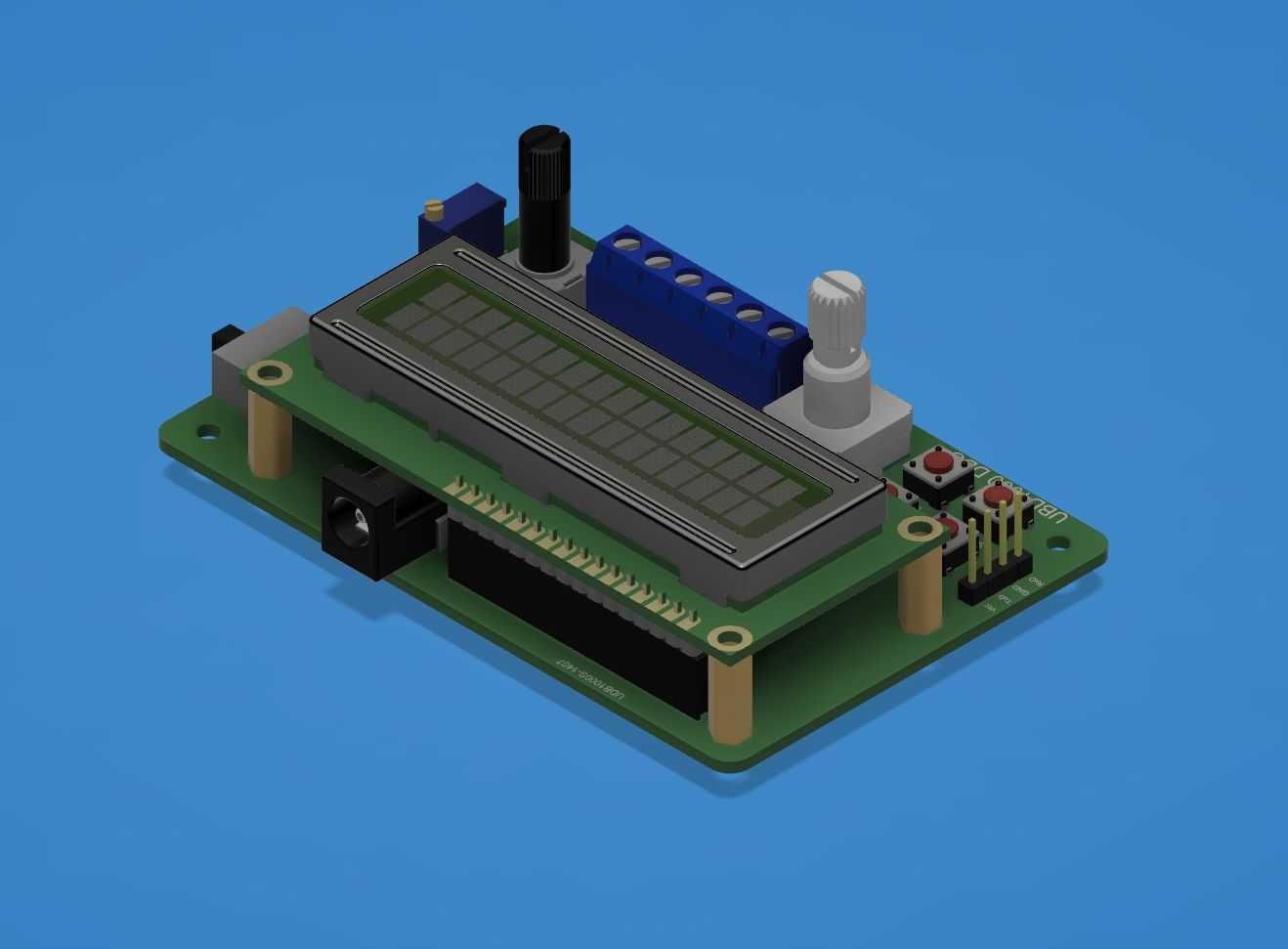

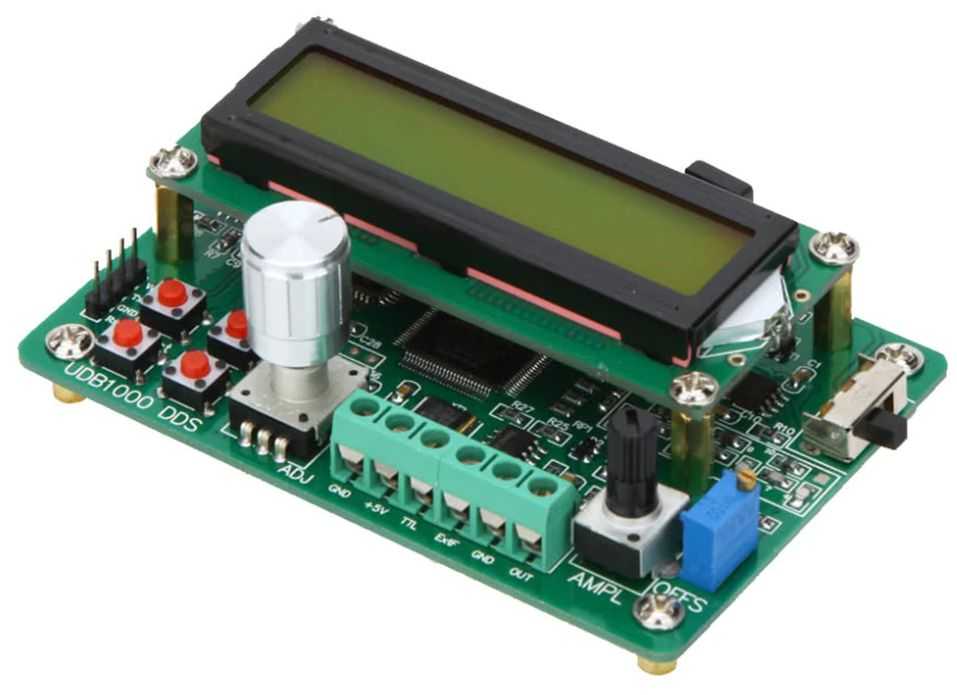

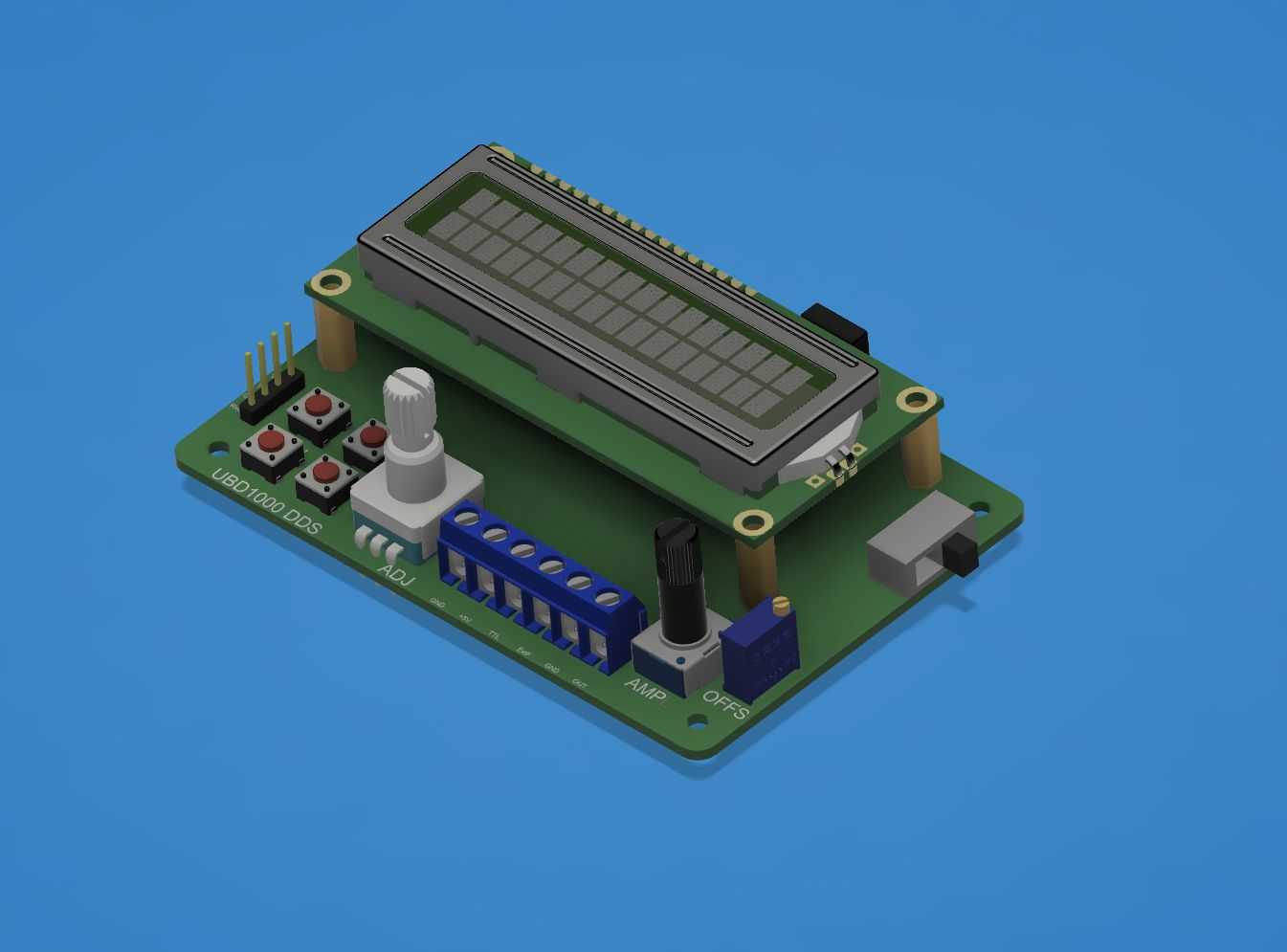

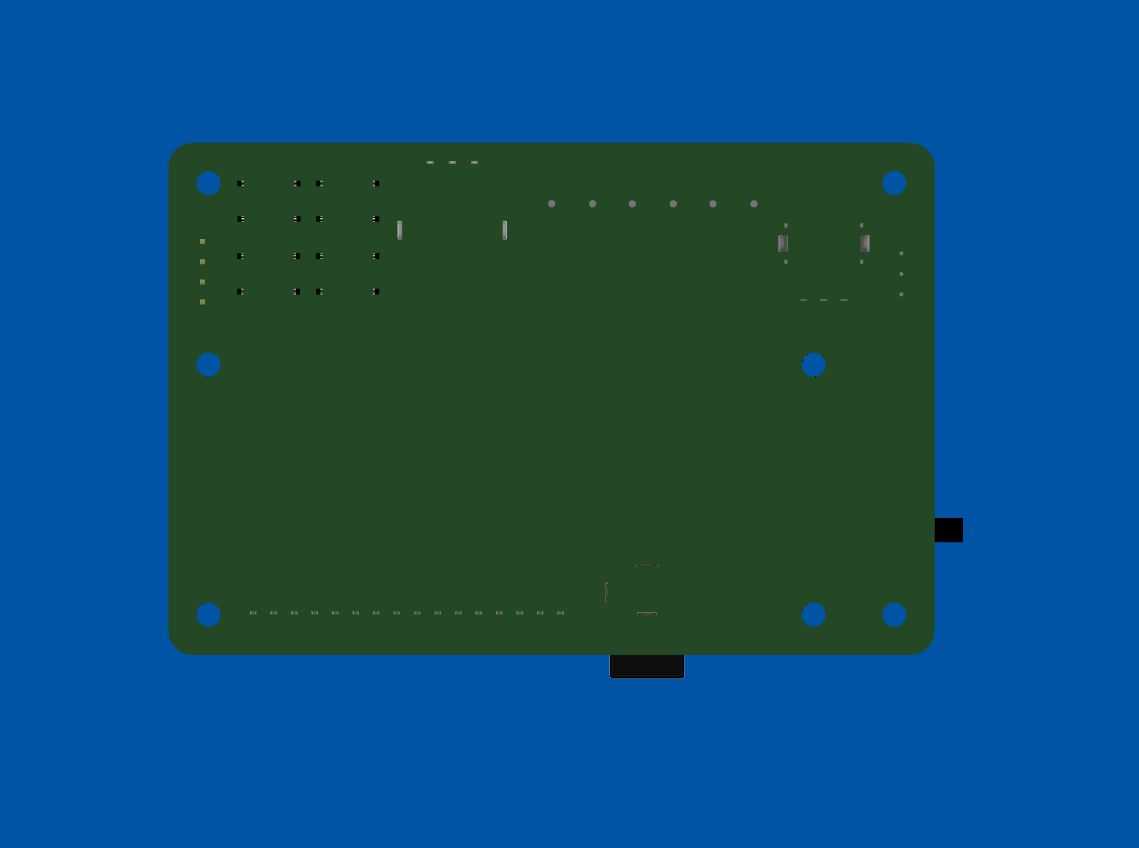

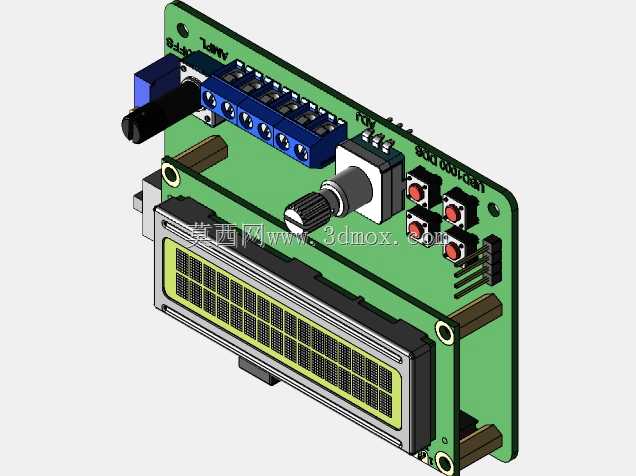

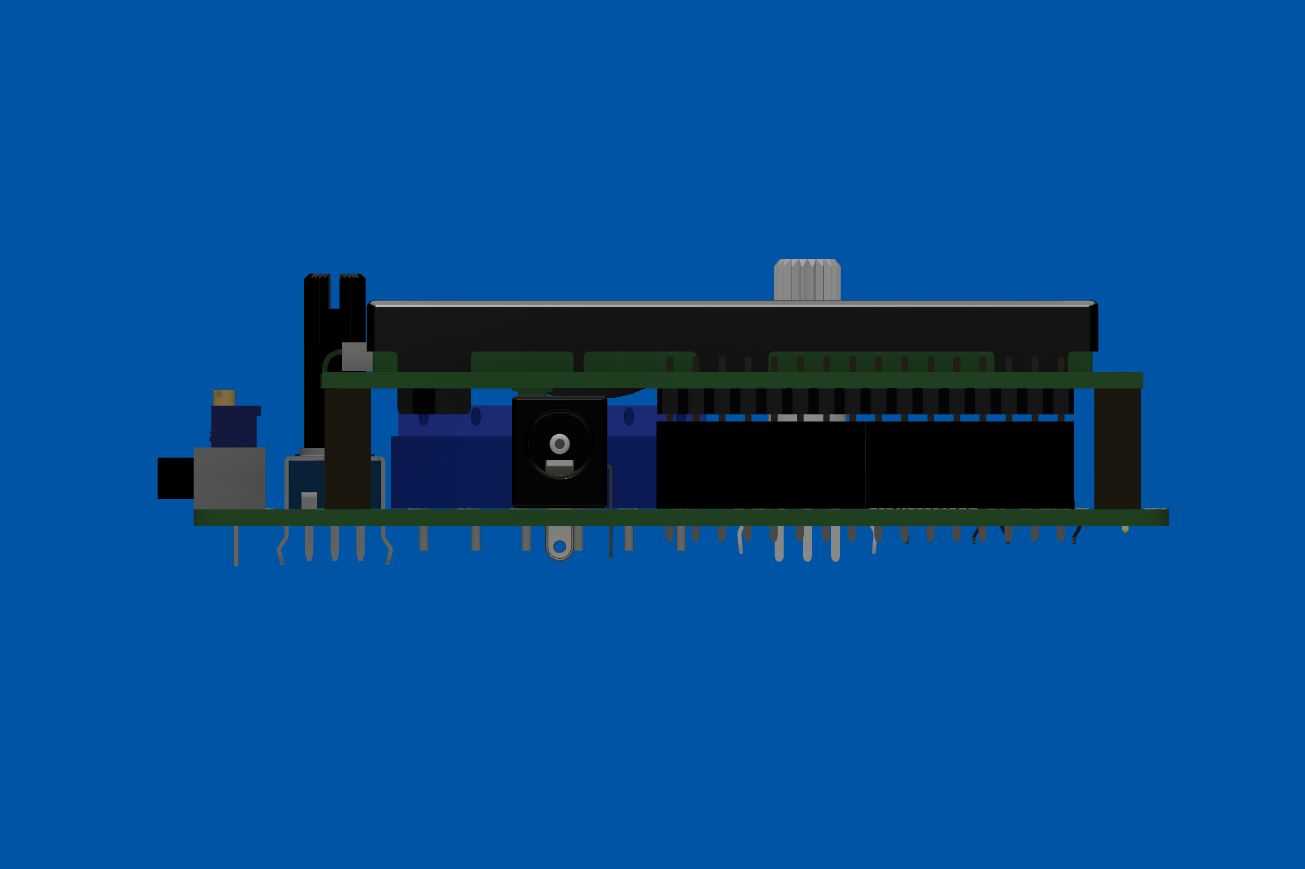

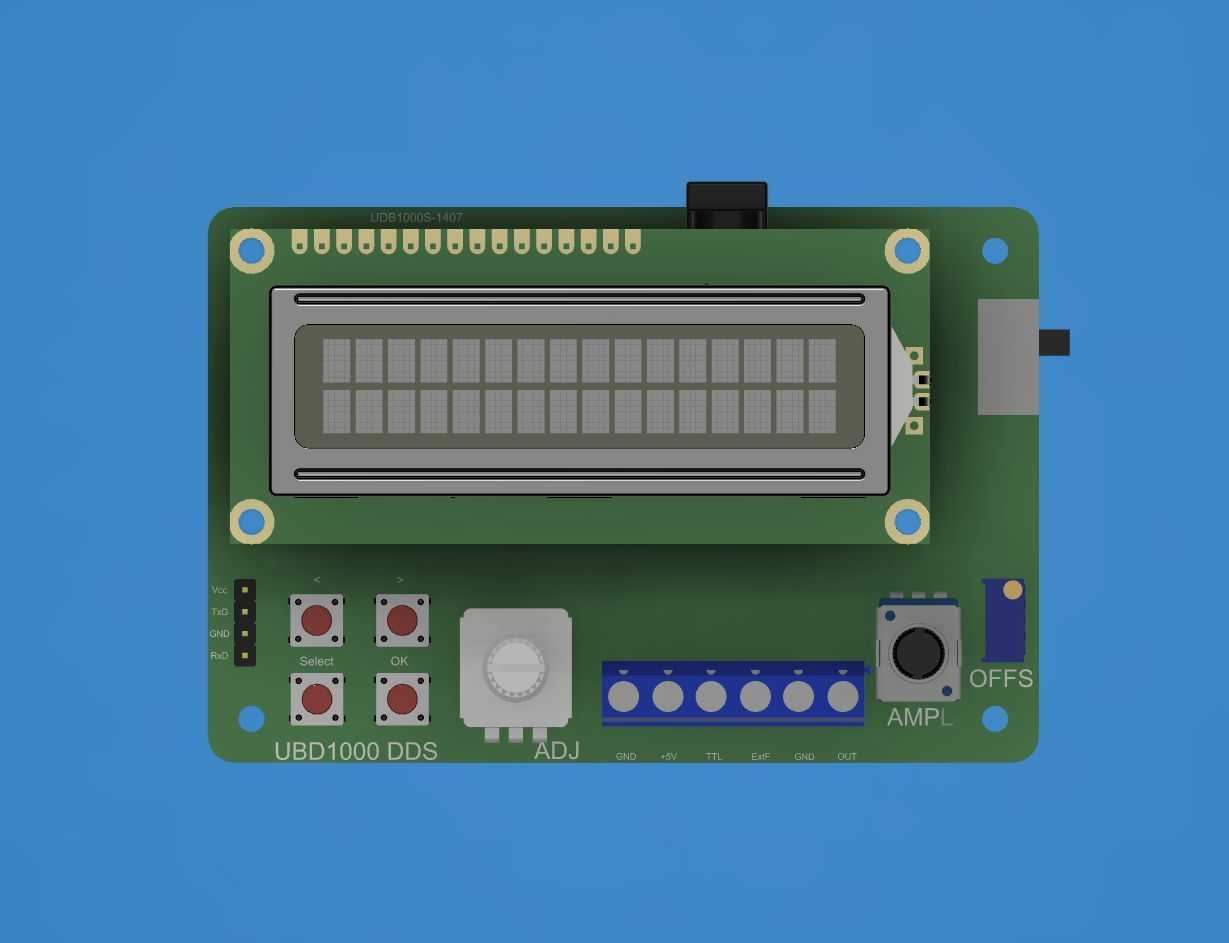

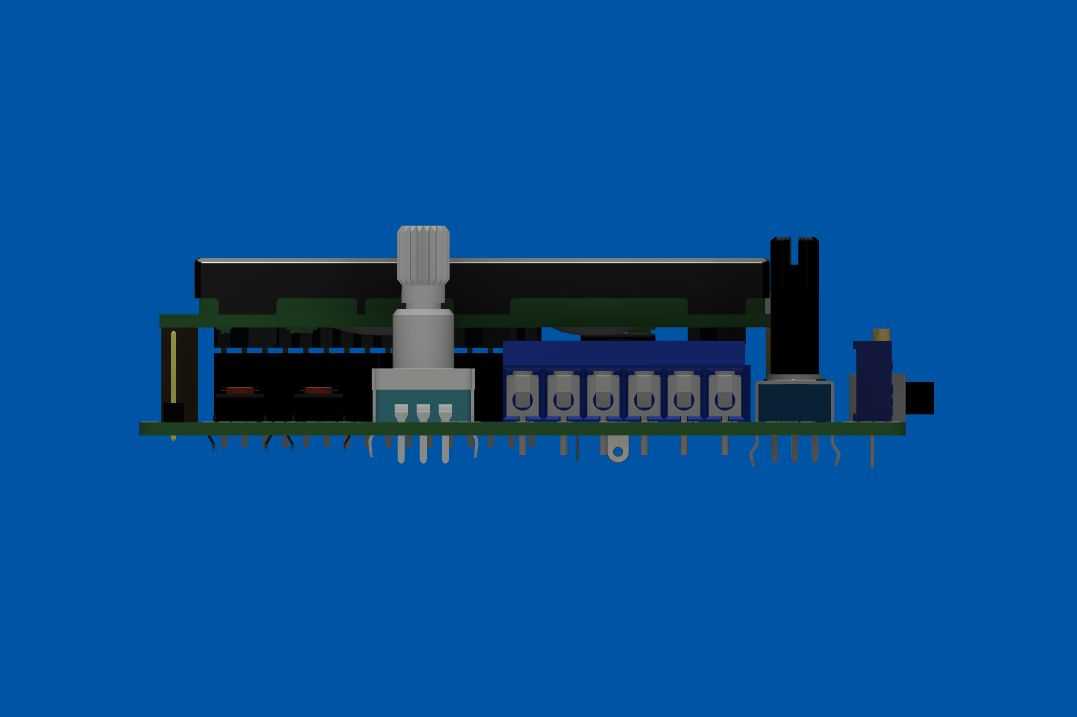

该信号发生模块主要面向电子爱好者日常电路调试、小型电子项目开发、教学实验演示等场景，是桌面级电子工作台的核心辅助测试设备，可替代传统笨重的台式信号源，满足小空间工作台、外出上门调试、学生课外电子实践等轻量化使用需求，能够为被测电路提供稳定的标准波形输出，支撑放大电路测试、滤波器特性验证、逻辑电路时序调试等多种电子实验操作。模块核心功能覆盖多频段波形输出，可提供正弦波等基础测试波形，最高输出频率可达8MHz，同时支持频率调节、输出幅值调整、偏移量设置等常用操作，面板集成的液晶显示屏可实时显示当前输出参数，四个功能按键配合旋转编码调节器可快速完成参数切换与数值微调，独立的幅值调节旋钮与输出偏移开关可实现输出信号的灵活适配，侧边的多接口输出端可直接连接示波器、被测电路板等外接设备，无需额外转接配件即可快速搭建测试链路。设计过程中充分考虑便携使用的安装与操作需求，整体采用单块印刷电路板集成全部功能电路，板载元件布局严格遵循操作逻辑，显示区域位于板面上部居中位置，调节控件集中在面板下半区，输出接口排布在面板下沿，所有操作元件的间距符合单手指操作的人体工学尺寸，避免操作时误触相邻控件；电路板四角预留标准安装固定孔，可直接嵌入定制外壳或固定在实验台支架上，安装孔位间距匹配通用电子外壳的固定标准，板上元件的高度差经过统一管控，最高元件不超过板面上限高度，确保安装后不会与外壳内壁产生干涉，输出接口的高度与外壳开孔位置精准对齐，无需额外延长转接即可完成外部接线。设计时还充分考虑了实际使用中的细节需求，所有调节控件的标识采用丝印直接标注在板面对应位置，无需额外粘贴标识标签即可快速识别功能，电源输入部分预留适配接口，可直接搭配常规电源适配器供电，降低用户的使用配套成本，板上电路的走线经过优化，减少高频信号输出时的自身干扰，确保输出波形的稳定性与纯净度，满足常规电子测试的精度要求。
