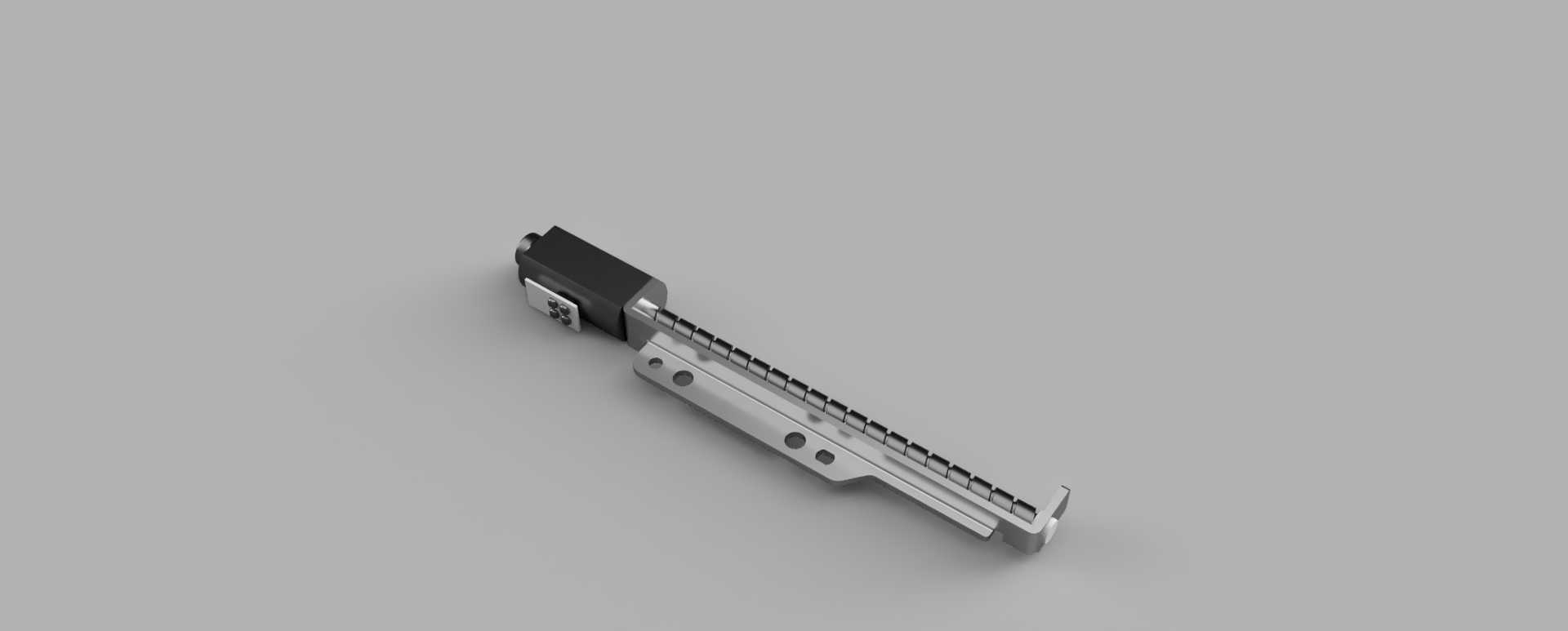

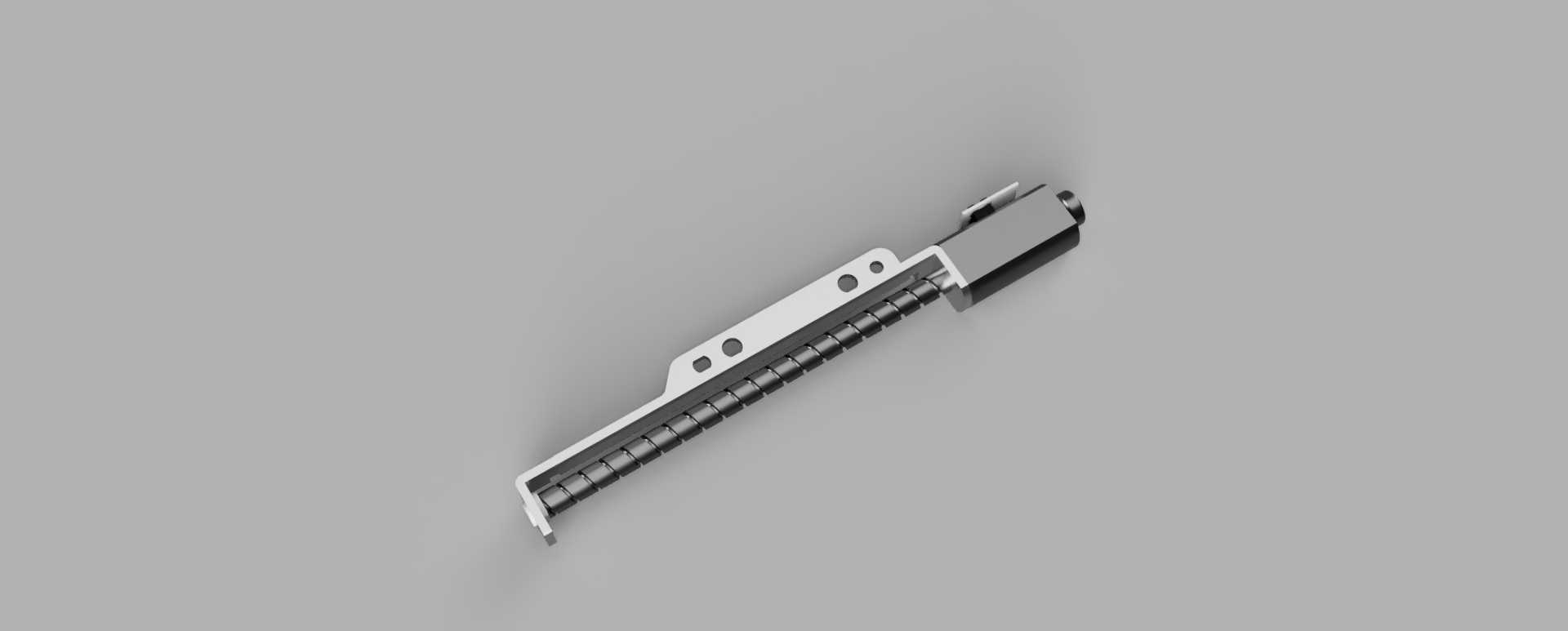

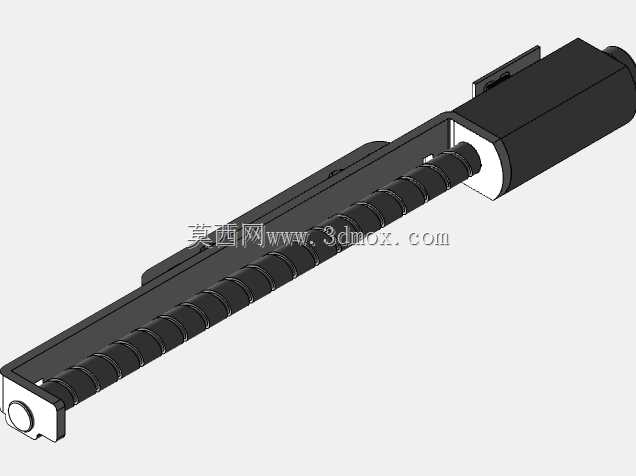

微型丝杆滑台一体式步进电机结构设计

这款微型直线驱动结构，是面向狭小安装空间内的精密直线位移场景开发的集成式执行部件，目前广泛应用在便携医疗检测设备的试剂推送模块、小型光学仪器的镜头调焦机构、消费电子精密组装工位的微位移进给、桌面级小型自动化设备的点位驱动等场景中，能够在紧凑的空间约束下，提供稳定可控的直线往复驱动力，替代传统“旋转电机+独立丝杆+联轴器+滑座”的分体式组装方案，大幅缩减下游设备的装配调试工作量，同时规避分体装配带来的同轴度误差、传动间隙偏大等问题。

从功能特性来看，该结构将步进驱动单元、精密传动丝杆、直线导向滑台做了一体化集成设计，依靠步进电机的脉冲控制特性，可实现精准的开环位置控制，无需额外加装位移反馈元件即可达到毫米级的步距控制精度，搭配导程固定的丝杆结构，每接收一个驱动脉冲即可输出固定距离的直线位移，运动过程平稳无卡顿，低速运行时无明显爬行抖动问题，能够适配需要频繁启停、小行程往复位移的工况需求。导向部分采用集成式的滑动导向结构，滑座与固定支架之间做了贴合的导向面设计，可承受径向与轴向的常规负载，避免丝杆承受额外的径向力，有效延长传动部件的使用寿命。

设计过程中，工程师优先考虑了紧凑空间下的安装适配性，整体结构做了扁平化设计，整体厚度控制在极小的尺寸范围内，安装支架上预留了标准化的装配定位孔，用户可直接通过螺丝将该部件固定在设备基板上，无需额外设计复杂的安装转接结构。驱动端的出线采用侧出布局，进一步压缩了轴向的安装占用空间，避免线缆干涉滑台的运动行程。传动丝杆与电机输出轴之间做了同轴度优化设计，通过精密的装配定位保证丝杆与电机轴的同心度，降低传动过程中的噪音与磨损。滑座的有效工作行程经过精准核算，可覆盖绝大多数小型精密设备的微位移需求，端部设置了机械限位结构，避免滑台超行程运行造成结构损坏。

在安装边界上，该结构的整体外形尺寸经过严格管控，长度、宽度、高度方向的尺寸都适配小型设备的内部空间布局，丝杆直径与步距参数经过匹配调校，既保证了足够的推力输出，又兼顾了位移控制的精度，用户在进行设备整体设计时，可直接根据该结构的外形尺寸预留安装空间，无需再为传动结构的布局额外分配冗余空间，能够有效帮助下游设备实现小型化、轻量化的设计目标。
