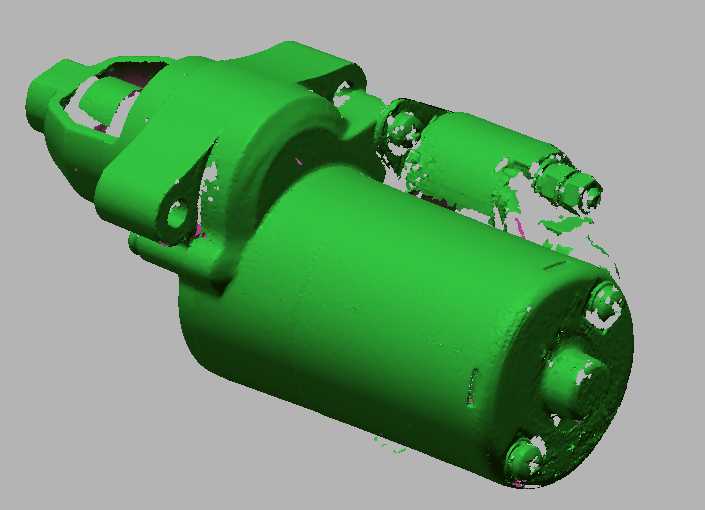

本田GX系列车用起动电机扫描逆向建模

本次逆向还原的起动部件，主要适配本田GX系列动力单元的起动工况，广泛应用在搭载该系列动力的乘用车辆、小型通用动力设备的起动系统中，是动力系统完成初始点火运转的核心执行部件。在实际车辆运行场景里，该部件承担着将车载蓄电池的电能转化为机械旋转动能的作用，通过驱动端的齿轮啮合动力单元飞轮齿圈，带动曲轴完成初始转速攀升，直到动力单元达到自持运转转速后，驱动齿轮自动回位脱开，完成整个起动流程，直接决定了车辆冷启动、热启动的响应可靠性与操作顺畅度。从功能特性来看，该部件采用直流串励式电机结构搭配电磁驱动拨叉机构，主体分为直流驱动电机本体、电磁吸合开关、驱动齿轮总成三个核心区段，电机本体的圆柱形壳体为内部电枢、励磁绕组提供封闭防护，同时承担结构支撑与散热作用，侧置的电磁开关负责在通电时吸合拨叉，推动驱动齿轮伸出完成啮合，同时接通电机主供电回路，避免齿轮打齿与通电时序不匹配的问题。从逆向建模的设计思路来看，本次扫描建模完整还原了实物的所有外形结构特征，包括壳体表面的安装定位凸台、固定螺栓孔位、接线柱安装位、散热加强筋结构，以及驱动端的防护罩轮廓、齿轮伸出的行程空间，同时保留了电磁开关与主壳体连接的安装支架结构，所有曲面特征均贴合实物扫描点云数据，没有做主观的结构简化，能够准确反映实物的真实外形状态。在外形尺寸与安装边界层面，模型完整还原了部件的整体外轮廓尺寸，包括主壳体的直径与轴向长度、电磁开关的相对安装位置与外伸尺寸、驱动端的径向与轴向边界，同时精准复刻了三个核心安装点的相对位置与安装面角度，包括主壳体侧面的固定支耳孔位、驱动端的法兰安装面、接线柱的朝向与伸出长度，能够直接用于起动系统的周边布置校核、安装间隙模拟、维修替换件的尺寸比对，也可以作为起动系统教学演示、故障拆解分析的可视化模型使用，帮助技术人员快速理解该类起动部件的结构布局与安装逻辑，在整车动力舱布置设计、售后维修配件测绘、逆向改型设计等场景中都能提供准确的外形参考。
