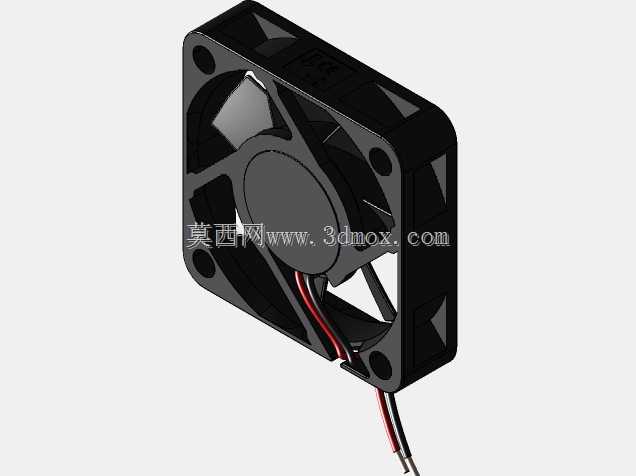

建准24V直流轴流散热风机结构建模

这款轴流散热风机是工业电子散热领域的核心配套部件，广泛应用于工控机柜、伺服驱动器、变频电源、通信基站设备、小型工控主机以及精密医疗电子设备的内部散热场景，在设备持续运行过程中，能够通过定向气流带走PCB板、功率元件、电源模块工作产生的积热，避免元器件因工作温度超出阈值出现性能衰减、寿命缩短甚至热击穿损坏的问题，是保障各类电子电气设备长期稳定运行的关键被动散热组件。

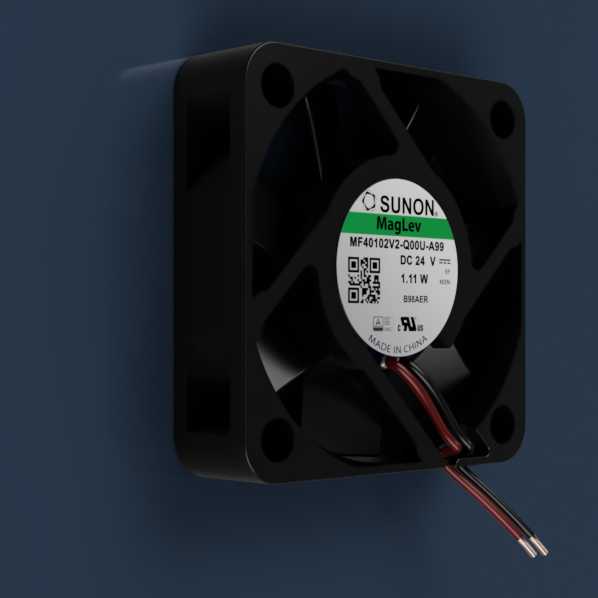

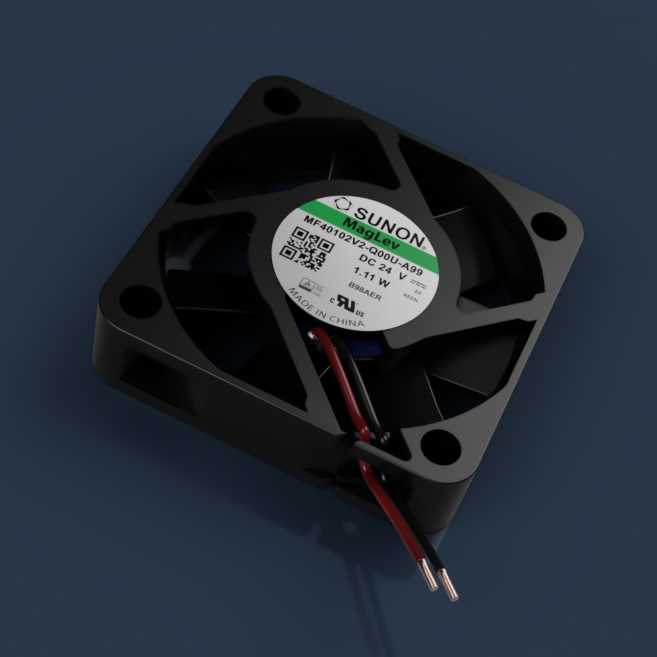

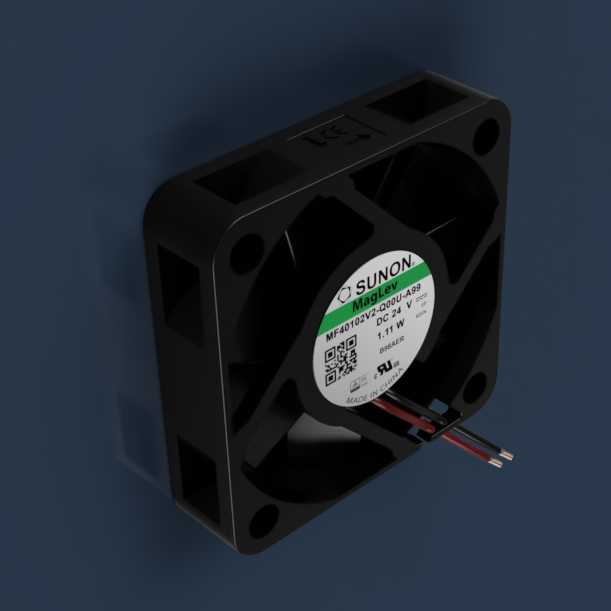

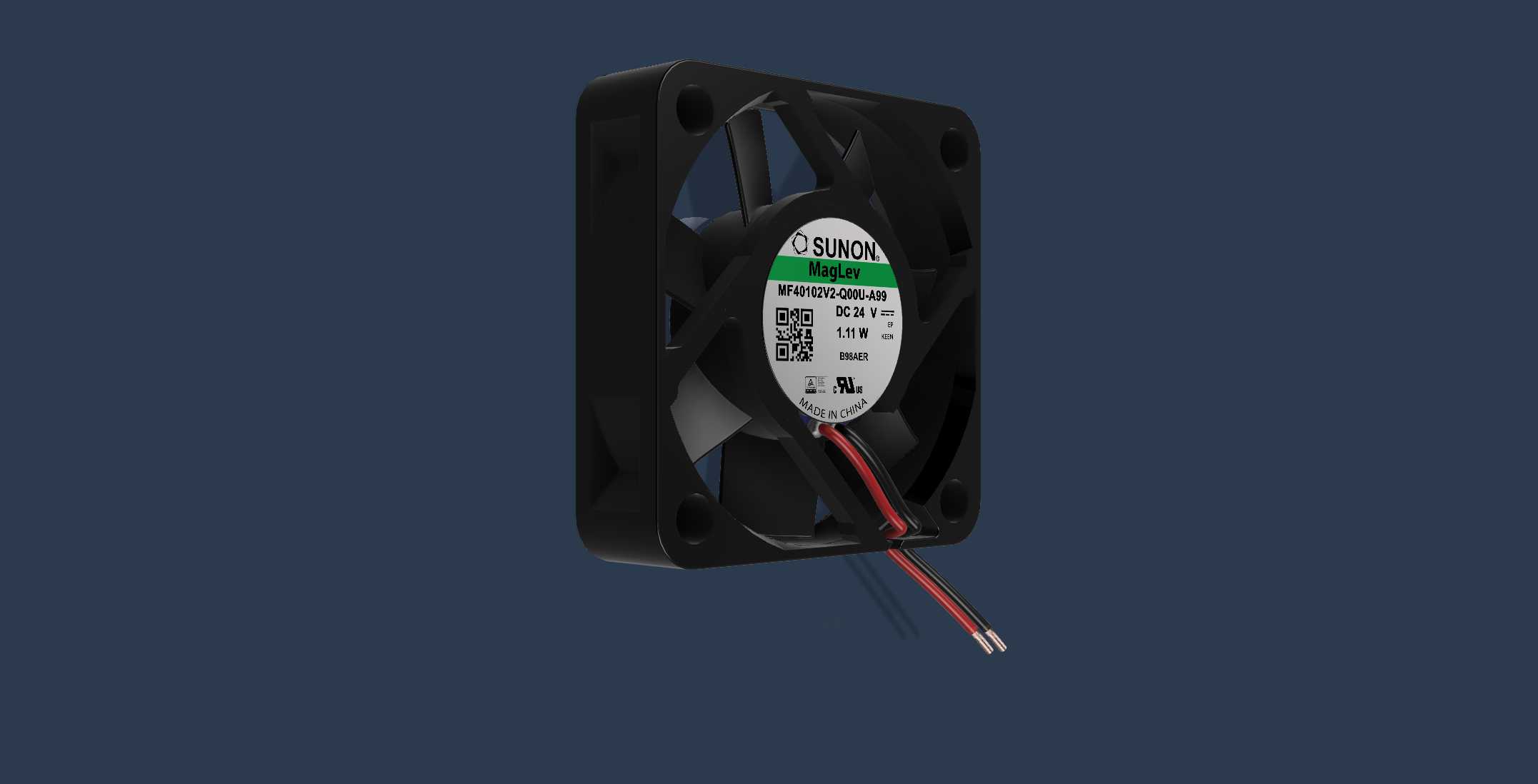

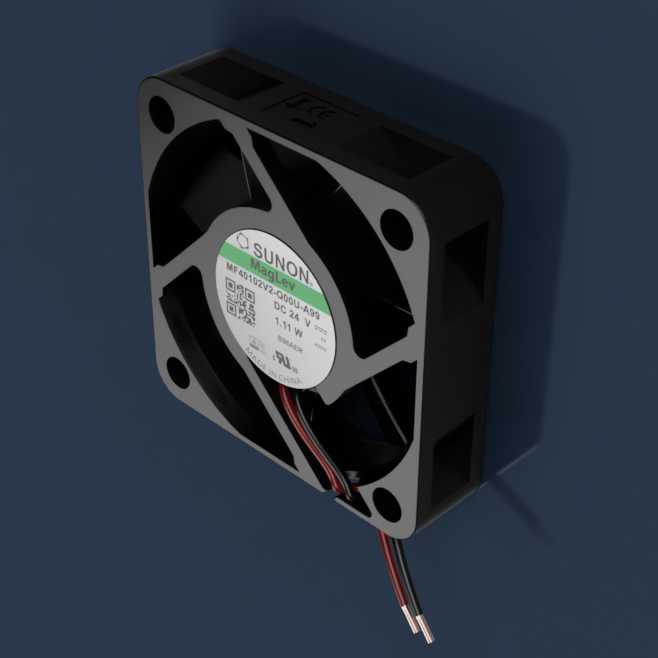

从产品功能特性来看，这款24V直流供电的轴流风机具备低运行噪音、低功耗、长使用寿命的特点，采用双滚珠轴承结构设计，能够在-10℃到70℃的常规工作环境温度区间内持续稳定运转，风机出线采用红黑标准正负极引线，适配绝大多数工业直流供电回路的接线规范，无需额外转接即可完成供电接线。风机中心的标签区域预留了品牌标识、型号参数、认证标识的张贴位置，扇叶采用动平衡校准设计，运转时振动量极低，不会对周边精密元器件造成额外的振动干扰。

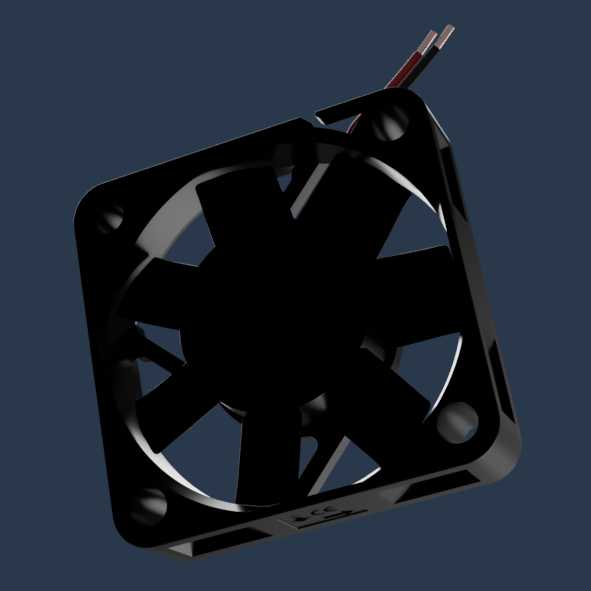

在设计思路上，这款风机的建模完全遵循实物的装配逻辑展开：外框采用方形一体式注塑结构，四个边角预留标准安装孔位，孔位间距、孔径完全匹配行业通用的40mm规格风机安装规范，外框厚度为10mm，属于紧凑型小尺寸散热风机范畴，能够适配内部空间局促的小型设备安装需求。扇叶部分采用七叶前倾式设计，在有限的转速下能够实现更高的风压与风量输出，扇叶与外框内壁预留均匀的运转间隙，既避免运转过程中出现扇叶擦碰外框的卡滞问题，也尽可能减少间隙漏风带来的风量损失。风机尾部的出线位置做了防拉扯的应力缓冲结构设计，避免设备组装、运维过程中拉扯引线导致内部接线松脱断路。

从安装边界来看，这款风机的外廓尺寸为40mm×40mm×10mm，四个安装孔中心距为32mm，适配M3规格的安装螺丝，安装时可根据风道需求选择吹风或抽风的安装方向，进出风侧可根据需求加装防尘滤网，进一步提升设备内部的防尘等级，建模过程中完整还原了风机的所有外部结构细节，包括外框的加强筋、扇叶的曲面弧度、引线的出线角度以及中心标签区域的结构特征，能够直接用于设备整机的装配干涉校验、风道仿真模拟以及产品展示渲染场景。
