法兰式手动两片式球阀结构设计

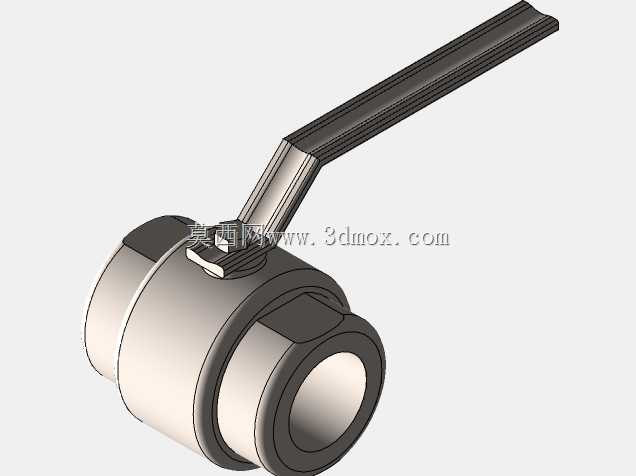

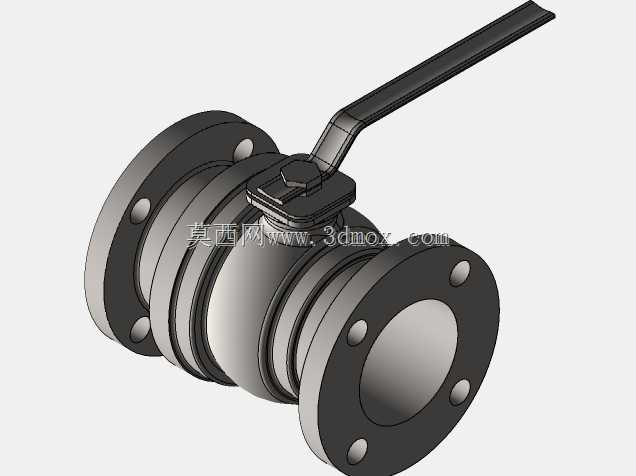

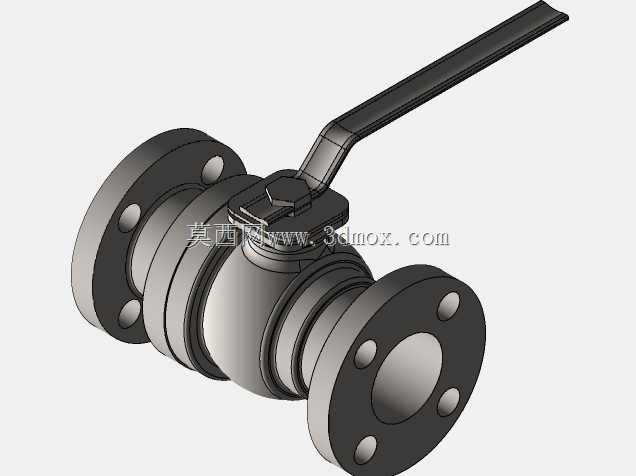

这款法兰式手动球阀主要应用于中小口径工业流体输送管路场景，覆盖化工介质输送、民用给排水、暖通循环系统、小型气动液压回路等多个领域，核心用途是实现管路内流体的通断控制，相比闸阀、截止阀，它的开关行程更短，操作力矩更小，全开状态下流道通畅无明显阻流结构，压力损失极低，适合需要频繁开关、快速截断介质的工况。产品采用两片式阀体组合结构，通过螺栓将左右阀体段锁紧固定，中间夹持带通孔的球形阀芯，阀芯与阀体之间设置密封座实现静密封，阀杆穿过阀体上部的密封填料腔与手柄连接，扳动手柄即可带动阀芯旋转90度，实现全开与全关状态的切换，手柄的指向与流道方向平行时为全开状态，垂直时为全关状态，现场操作人员无需额外标识即可快速判断阀门开关状态。设计过程中优先考虑了安装适配性与维护便捷性，两端采用标准法兰连接结构，法兰盘上均匀布置四个螺栓安装孔，可直接与同压力等级的管路法兰配对安装，无需额外加工转接结构，安装时只需保证法兰端面密封垫对齐，均匀锁紧螺栓即可完成固定，安装边界预留了足够的扳手操作空间，不会出现螺栓锁紧时与周边管路干涉的问题。整体外形采用流线型过渡设计，阀体中部的球形腔外部做圆弧过渡，既减少了铸造过程中的应力集中问题，也降低了流体在阀体外壁附近的紊流影响，手柄采用加长杠杆结构，在公称压力范围内无需借助辅助扳手即可手动完成开关操作，阀杆部位设置了多级密封结构，可有效避免介质沿阀杆间隙泄漏，同时预留了填料压紧调节空间，长期使用出现密封磨损时，只需拧紧填料压盖即可恢复密封性能，无需整体拆解阀门。阀芯采用通孔直径与管路通径等宽的全通径设计，不会对管路内的流体造成节流，也方便管路检修时通球清扫，适配多种流体介质的输送需求，从常温清水、压缩空气到一般性无强腐蚀性的化工介质都可适配。
