侧出电气接口型工业压力传感元件结构

这款压力传感元件主要面向工业流体压力检测场景设计，可广泛适配液压传动系统、气动控制回路、工业供水供气管路、制冷换热机组、小型工程机械液压支路等场景的压力实时监测需求，能够将管路内的流体压力值转换为标准电气信号传输至后端控制单元，为系统压力闭环控制、过载预警、工况状态监测提供可靠的检测数据支撑，是工业自动化控制系统中不可或缺的前端检测部件。

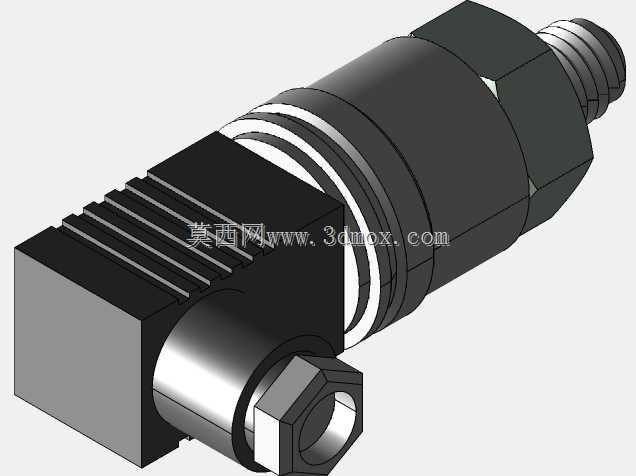

从功能特性来看，该传感元件采用测压端与电气输出端垂直布局的结构设计，测压端设置外螺纹连接结构，可直接与管路预设的内螺纹检测接口旋合装配，配合端面密封结构即可实现测压腔与被测管路的连通，无需额外加装转接接头即可适配多数常规工业管路的安装接口；电气输出端采用侧出式接头设计，相比轴向出线的同类型产品，能够有效缩减轴向安装占用空间，尤其适合管路排布密集、轴向安装空间受限的设备内部场景，出线端自带锁紧螺母结构，可与配套的航空插头实现可靠锁合，避免设备运行过程中振动导致的接线松脱问题，提升恶劣工况下的连接稳定性。

在设计思路上，这款传感元件的结构充分考虑了工业现场的安装与使用需求：主体中段设置六角拧动结构，安装时可直接使用普通开口扳手完成拧紧操作，无需定制专用工装，降低现场安装的操作门槛；主体外壳采用阶梯轴式结构，不同直径段分别承担测压腔密封、内部芯体固定、电气舱隔离的功能，将压力感应芯体安置在主体中段的封闭腔体内，既可以避免外部机械磕碰损伤核心感应元件，也能隔绝外界粉尘、水汽侵入内部电气回路，提升元件的环境适应能力；测压端的螺纹长度经过合理设计，既保证旋入管路后有足够的螺纹啮合强度承受管路压力，也不会因旋入长度过长凸入管路内部干扰流体正常流动，避免带来额外的流阻损失。

从安装边界来看，该传感元件整体结构紧凑，最大外轮廓直径适配常规工业压力检测接口的安装间距要求，侧出的电气接头朝向与测压端轴线垂直，安装时可根据现场布线需求调整接头朝向，拧紧固定后不会与相邻管路、阀件产生结构干涉；整体重量较轻，安装后不会对薄壁管路带来额外的负重载荷，可适配不同壁厚的金属、非金属管路安装需求，无需额外加装支撑固定结构。
