邦德BMG挤出机阶梯结构三维设计

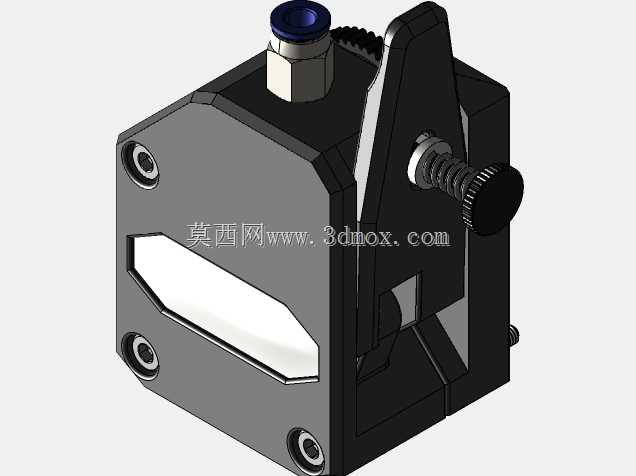

该结构是面向熔融沉积成型工艺设计的双齿轮挤出送料核心部件，主要应用于桌面级及工业级FDM/FFF类型3D打印设备的耗材输送环节，承担熔融耗材的稳定推送、压力控制与进料精度保障功能，是决定3D打印成型质量、耗材适配范围的核心功能组件。在实际打印作业场景中，该部件安装于打印头运动模组或设备机架的固定安装位，通过双齿轮咬合的夹持结构将1.75mm或3.0mm直径的丝状热塑性耗材持续、稳定地推送至下游加热熔腔，为喷嘴端的熔融挤出提供精准、连续的进料动力，可适配PLA、ABS、PETG、TPU等多种刚性及柔性打印耗材，有效解决单齿轮挤出结构推送柔性耗材时易打滑、进料阻力波动大的行业痛点。从功能特性来看，该结构采用双驱动齿轮对称夹持送料的设计逻辑，相比传统单齿轮挤出结构，耗材咬合接触面积提升近一倍，送料推力更均匀，可大幅降低耗材打滑、进料顿挫的概率，同时侧置的弹簧预紧调节机构可根据耗材硬度、直径公差灵活调整夹持压力，既避免压力过大导致的耗材形变、齿痕过深问题，也能防止压力不足引发的送料失步；顶部预留的标准气动快插接口可直接对接通用规格的聚四氟乙烯送料管，实现耗材的顺畅导入，快插结构的密封设计可减少耗材输送过程中的粉尘进入，延长内部传动组件的使用寿命。在设计思路层面，该结构采用模块化的分体式外壳设计，主体外壳兼顾结构强度与轻量化需求，内部传动齿轮、轴承、弹簧等组件均采用标准化通用件，便于后期维护更换；外壳上的镂空观察窗可直接观察内部耗材的输送状态，出现堵料、耗材卡滞问题时可快速排查故障点，无需完全拆解整个结构；侧面的快拆压杆设计可实现耗材的快速装卸，换料操作无需借助额外工具，大幅提升设备调试、换料的操作效率。从安装边界与尺寸适配来看，该结构整体采用紧凑化的方体布局，安装孔位兼容主流桌面级3D打印机的挤出机安装标准，既可以作为近程挤出结构直接安装在X轴运动滑台上，降低送料路径长度提升柔性耗材打印效果，也可以作为远程挤出结构安装在设备机架固定位，减轻运动端负载提升打印运动速度；整体外轮廓无突出的尖锐结构，安装时与周边的运动导轨、皮带、加热组件预留足够安全间隙，不会出现运动干涉问题，适配绝大多数开源及商用FDM3D打印设备的改装与原厂装配需求。
