Artillery3D响尾蛇X2挤出机X轴托架结构

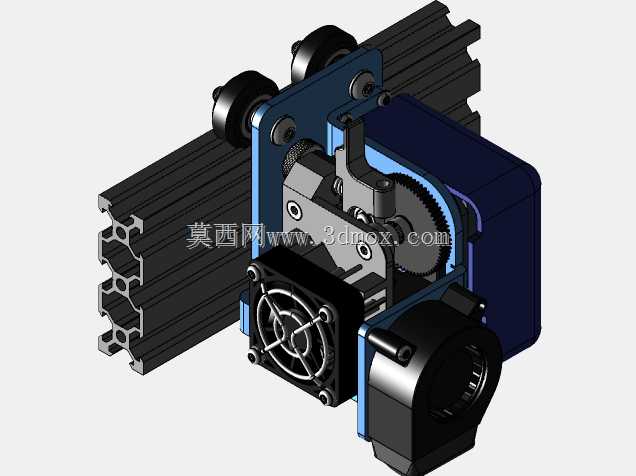

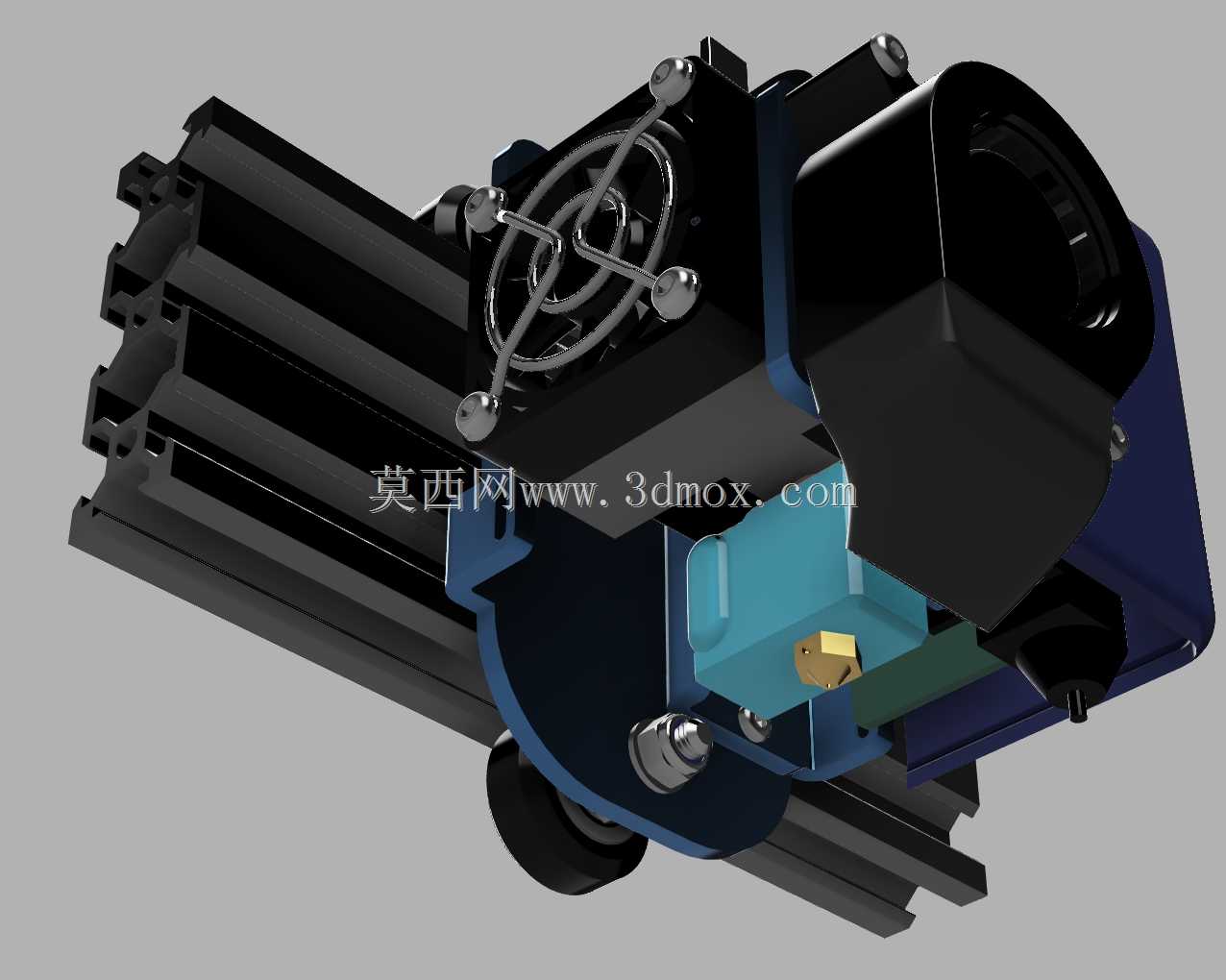

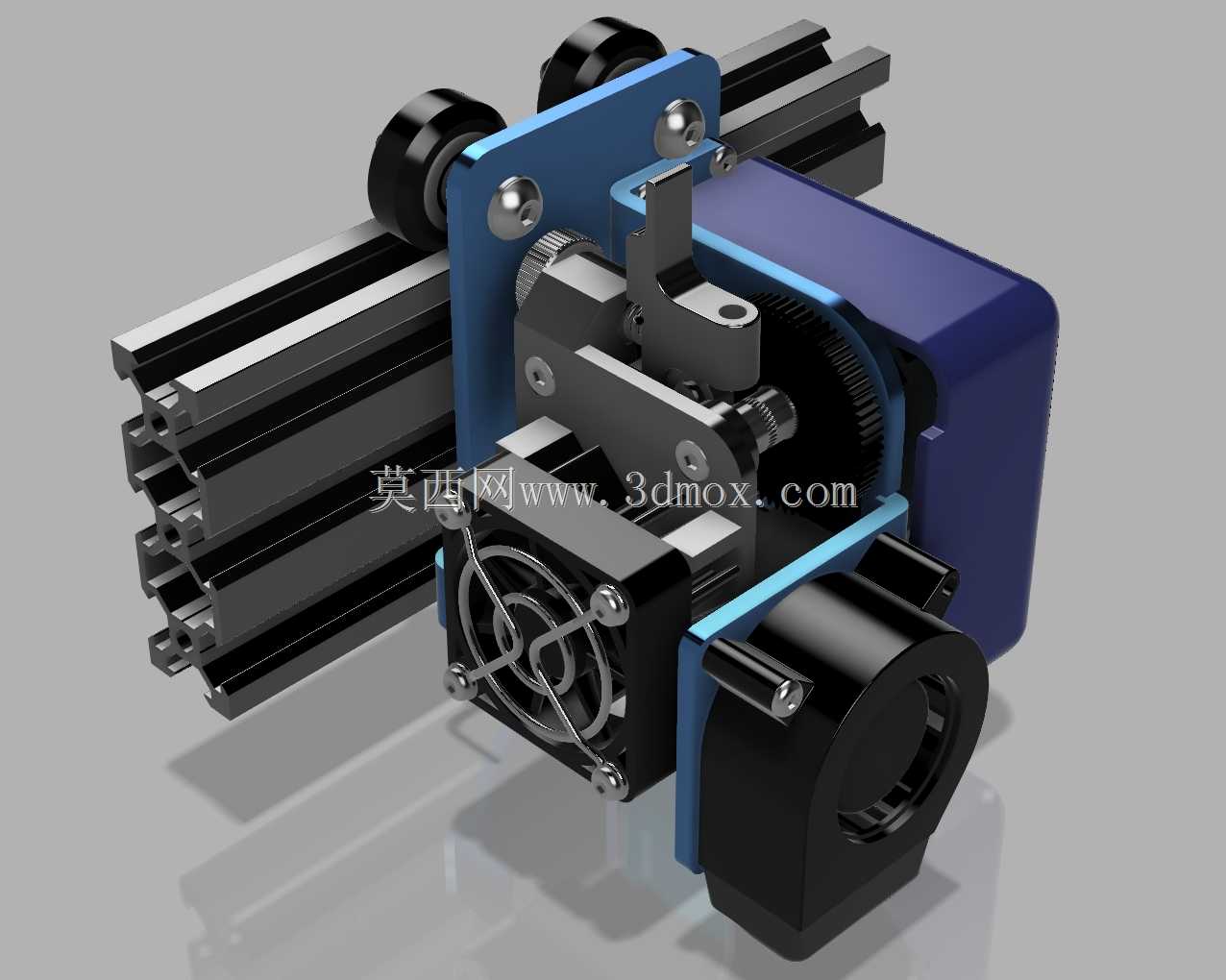

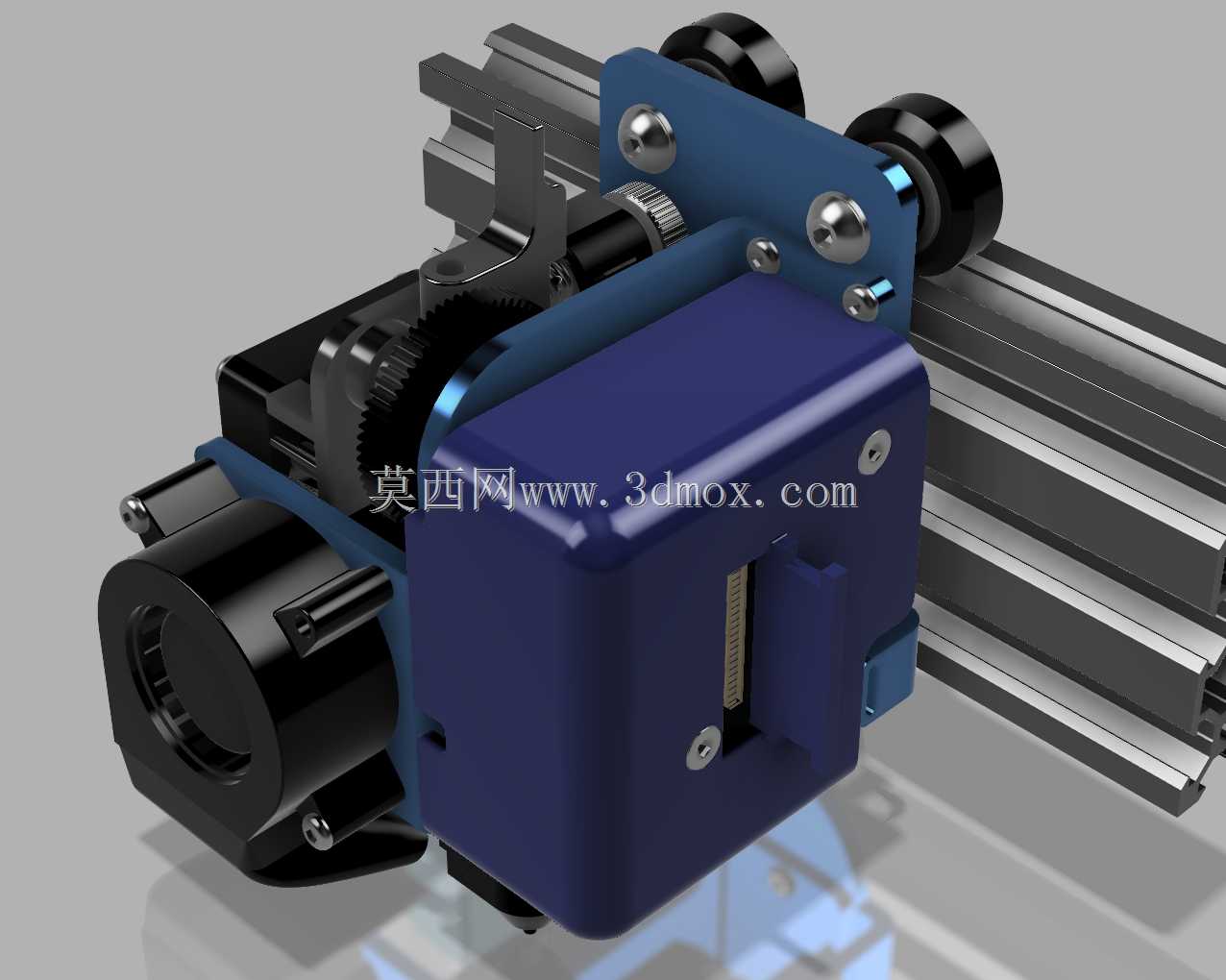

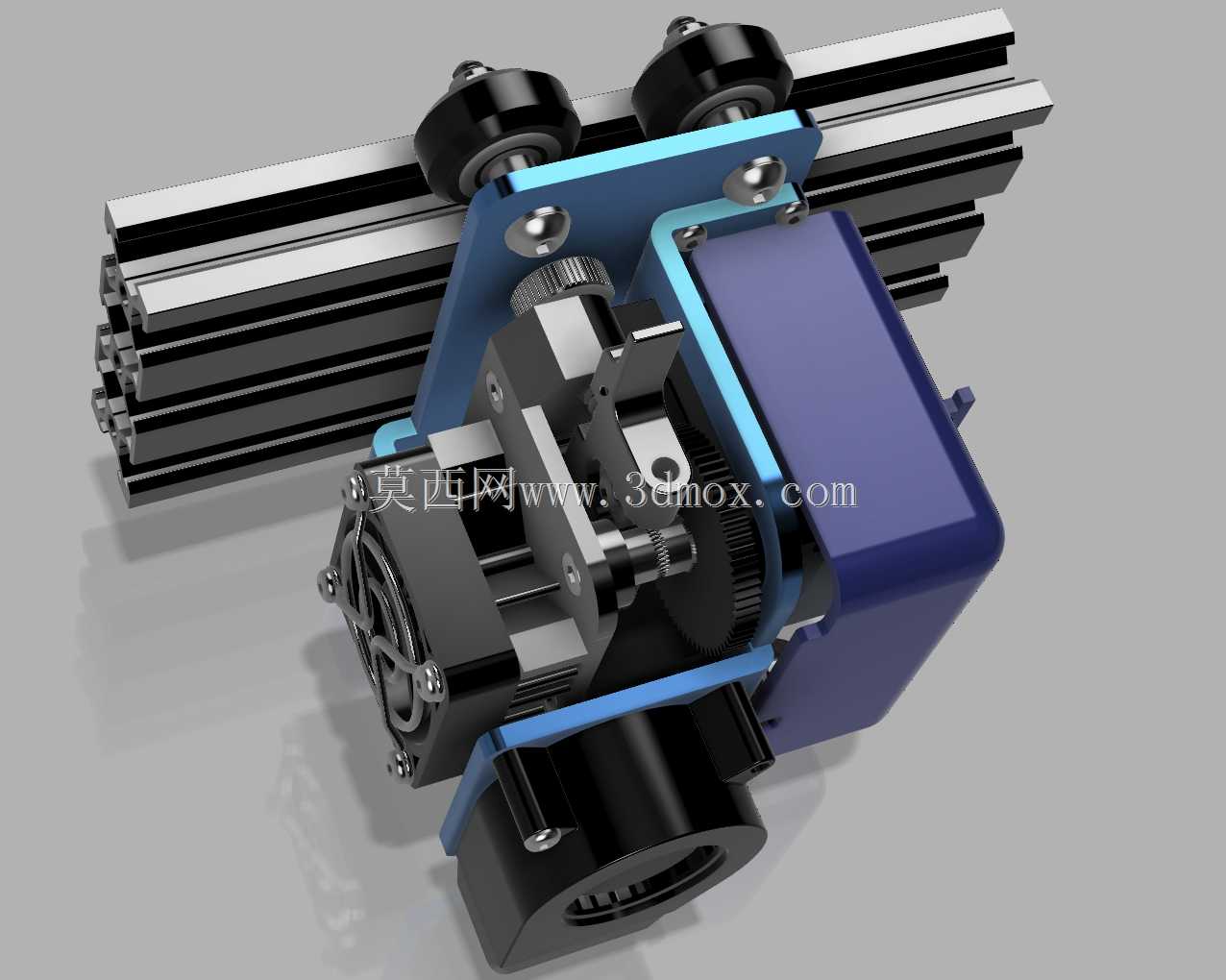

　　这套结构面向桌面级FDM3D打印设备的挤出端升级与适配场景，核心解决原有挤出机安装刚性不足、送料路径偏移、近端挤出散热干扰的常见工程问题。从安装边界来看，托架直接适配2020系列铝型材框架的X轴安装位，安装孔位采用对称式沉头孔设计，可兼容原厂X轴同步带轮的安装间距，不需要对原有设备的横梁进行二次打孔或切削加工，安装时仅需替换原有挤出机固定座即可完成装配，整体装配公差控制在0.1mm以内，能避免安装后挤出头与打印平台的平行度偏差。从功能特性上看，挤出机部分采用双齿轮咬合送料结构，配合铝制惰轮臂的压紧调节机构，可适配1.75mm规格的PLA、ABS、TPU等多种耗材，送料推力相比原厂塑料结构提升40%以上，

　　长时间打印柔性耗材时不会出现送料打滑、耗材跳齿的问题；冷却流道采用近似原始管路的优化走向，预留了双风扇安装位，可同时对散热片喉管区域与挤出电机外壳进行风冷，避免长时间高温打印时电机退磁、喉管堵料的故障。设计思路上，托架采用分体式组合结构，蓝色受力支撑板采用6061铝合金材质，兼顾结构刚性与轻量化，整体重量控制在380g以内，不会增加X轴步进电机的负载，能保证X轴高速移动时的定位精度；双金属防热板设置在挤出机热端与安装托架之间，可阻断热端温度向送料机构传导，避免耗材在冷段提前软化造成的堵料问题，同时预留了BLTouch自动调平传感器的安装孔位，不需要额外设计转接件即可完成自动调平组件的加装。结构内部的齿轮传动组采用密封式限位设计，可减少打印过程中产生的粉尘进入齿轮啮合区域，降低日常维护的清理频率，同步带压紧结构集成在托架侧面，调整同步带张力时不需要拆解整个挤出机组件，仅需松开侧面锁紧螺丝即可完成张力调节，大幅降低后期设备调试的操作难度。
