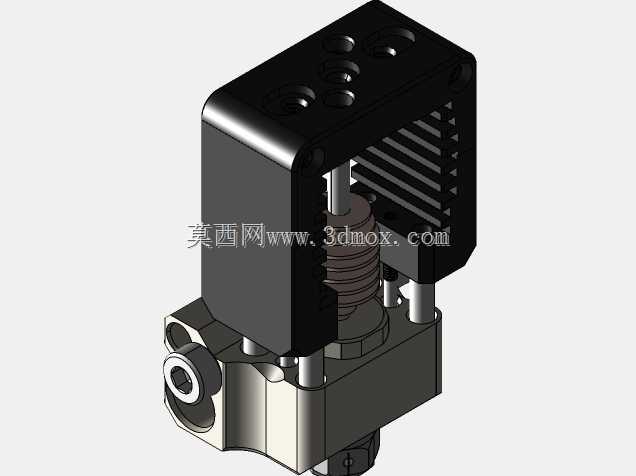

3D打印机切片工程蚊虫挤出热端结构

　　该结构属于熔融沉积成型3D打印机的核心挤出热端组件，主要应用于桌面级FDM设备的耗材熔融挤出工位，承担固态丝材加热熔融、精准定量出料的核心功能，直接决定打印过程的出料稳定性、成型件层间结合强度与细节打印精度。从实际使用场景来看，这类热端可适配常规PLA、ABS、PETG等多种通用打印耗材，也能兼容部分添加碳纤维、木粉的改性复合耗材，满足消费级桌面打印、小型功能件打样、创客创意制作等多场景的使用需求。

　　设计层面针对原有切片工程阶跃模型的结构缺陷做了完整固化修正，将原有简化处理的螺纹连接、螺钉紧固结构全部做了实体还原，避免了原有模型装配干涉、结构强度模拟失真的问题，可直接用于热端的结构受力仿真、装配干涉校验以及后续的零部件加工出图。结构上集成了两种规格的喷嘴安装位，分别适配片状机喷嘴与E3D V8.1规格喷嘴，使用者可根据打印场景的精度需求、耗材特性灵活更换喷嘴，无需额外修改热端主体安装结构，大幅提升了组件的场景适配性。

　　安装边界方面，热端上部预留了标准的挤出机送料对接接口，可直接适配近程挤出的送料齿轮组件，侧部与上部的散热鳍片结构做了一体化集成设计，无需额外加装散热铝块即可实现喉管部位的温度隔离，避免耗材在上部送料通道提前熔融引发堵料故障。下部加热块预留了标准的加热棒、热敏电阻安装孔位，孔位尺寸与市面通用的6mm直径加热棒、3mm直径热敏电阻完全匹配，安装时无需额外做扩孔、修配处理。整体安装孔位遵循通用的20mm间距龙门安装标准，可直接固定在多数桌面级3D打印机的X轴滑台安装板上，安装时仅需保证喷嘴端面与打印平台的平行度误差控制在0.1mm以内，即可满足常规打印的调平要求。结构内部的熔融流道做了平滑过渡处理，无直角拐角与流道突变，可减少耗材熔融后的流动阻力，降低高速打印时的出料滞后问题，同时喉管部位的散热通道与加热块做了物理隔断，能有效减少热量向上传导，降低长时间连续打印时的堵料概率。
