3D打印用响尾蛇X2挤出机及X轴安装支架

　　这套挤出与X轴安装集成组件，主要面向桌面级FDM熔融沉积成型3D打印设备的改装与整机搭建场景，适配采用20系列铝型材作为X轴运动横梁的机型，可直接替换原厂单齿轮挤出结构，也可用于DIY机型的挤出系统选型适配。实际打印作业中，该组件承担耗材输送、熔融段进料压力维持的核心作用，相比常规单齿轮挤出结构，双点啮合的送料轮设计能大幅提升耗材咬合力，即便打印TPU这类柔性耗材，也不会出现进料打滑、耗材回抽失准的问题，长时间连续打印高填充率的工程耗材时，送料稳定性提升明显。

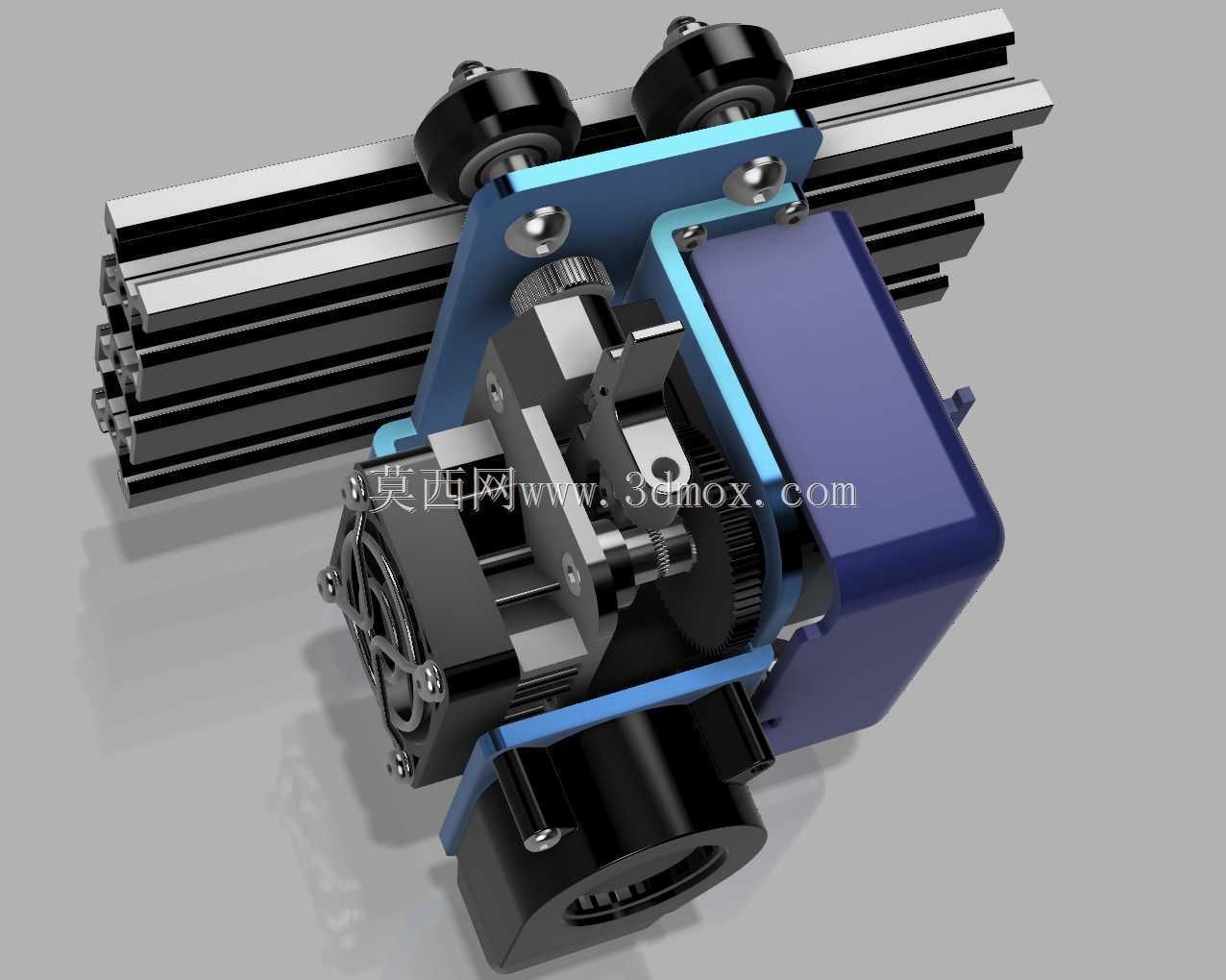

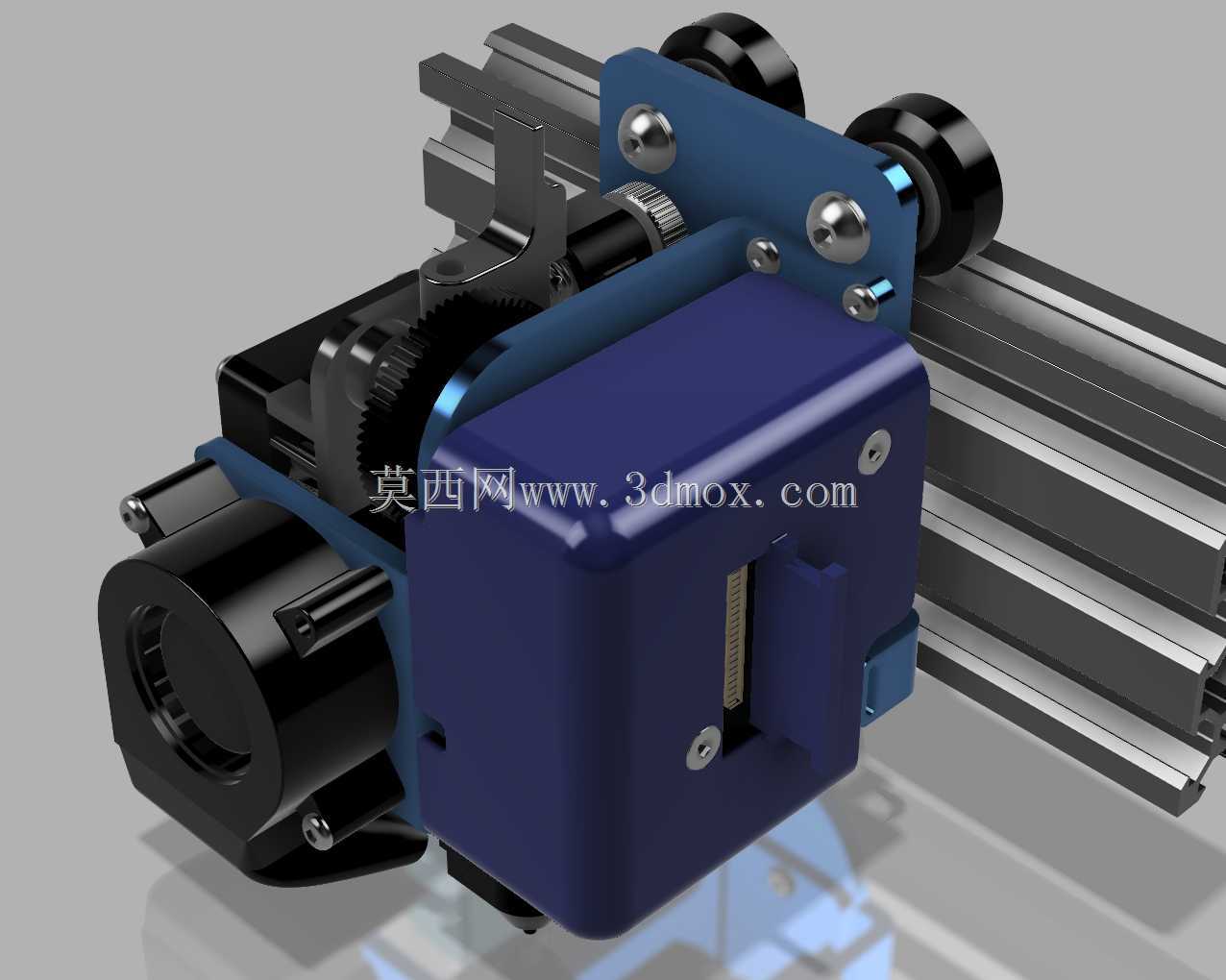

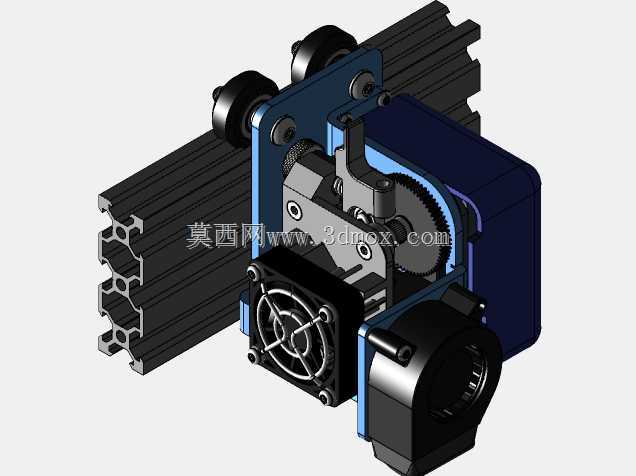

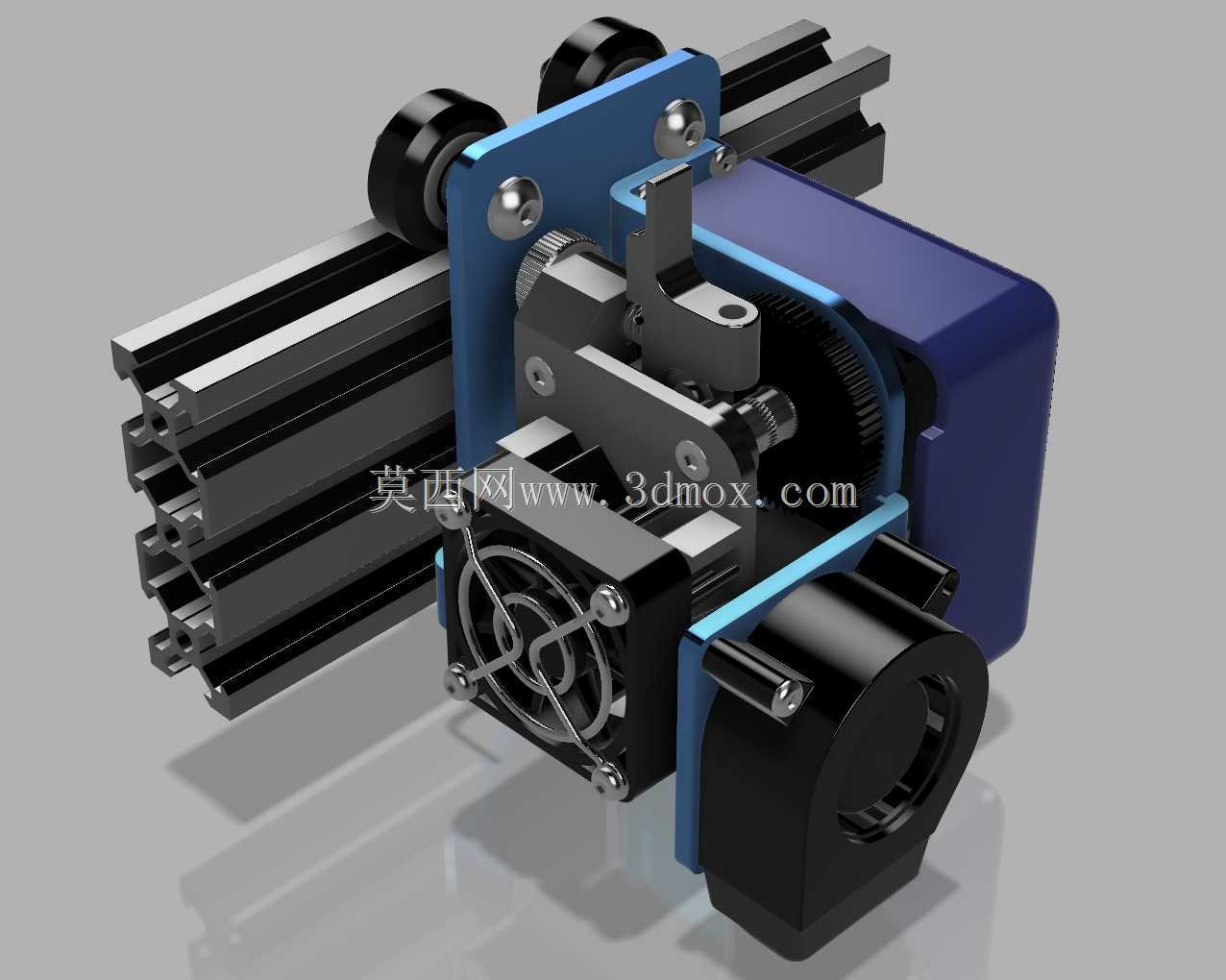

　　从结构设计逻辑来看，整套组件采用安装基板与挤出本体集成化设计，蓝色安装基板直接承担X轴运动滑块、挤出主体、冷却风道、限位触发结构的多重安装定位功能，不需要额外叠加转接板，能有效降低X轴运动端的整体重量，减少高速打印时的运动惯量，降低X轴电机的负载余量要求。冷却风道的设计没有完全照搬开源方案，而是针对双金属隔热喉管的散热需求做了流道优化，风道出口直接对准喉管散热鳍片的根部，配合4010规格的轴流风扇，能在喉管上部形成稳定的低温区，避免耗材提前熔融造成的堵头故障；铝制惰轮的采用，相比塑料惰轮提升了长时间运转的耐磨性，惰轮转轴采用间隙配合的光轴定位，不需要额外加装轴承就能保证转动顺滑，同时降低了装配复杂度。

　　安装边界方面，整套组件在X轴铝型材上的固定采用偏心螺母调节的滚轮压紧结构，四个V型滚轮直接卡入20系列铝型材的V型导向槽，通过偏心螺母调整滚轮预紧力，不需要额外加装直线导轨就能实现X轴方向的顺畅滑动，适配的铝型材槽宽为6mm，安装后挤出喷嘴的中心距铝型材安装基准面的偏移量控制在合理范围，能兼容大部分常规尺寸的热端固定位，不会出现喷嘴与打印平台干涉的问题。接线板上集成的JST连接器，把热端加热棒、热敏电阻、散热风扇、限位开关的线路做了集成转接，设备装配时不需要单独梳理每根线路的走线，直接通过预制的接插件对插即可，能大幅减少整机装配的接线耗时，也避免了设备运行过程中线路随X轴反复移动造成的线材断裂、接头松脱问题。

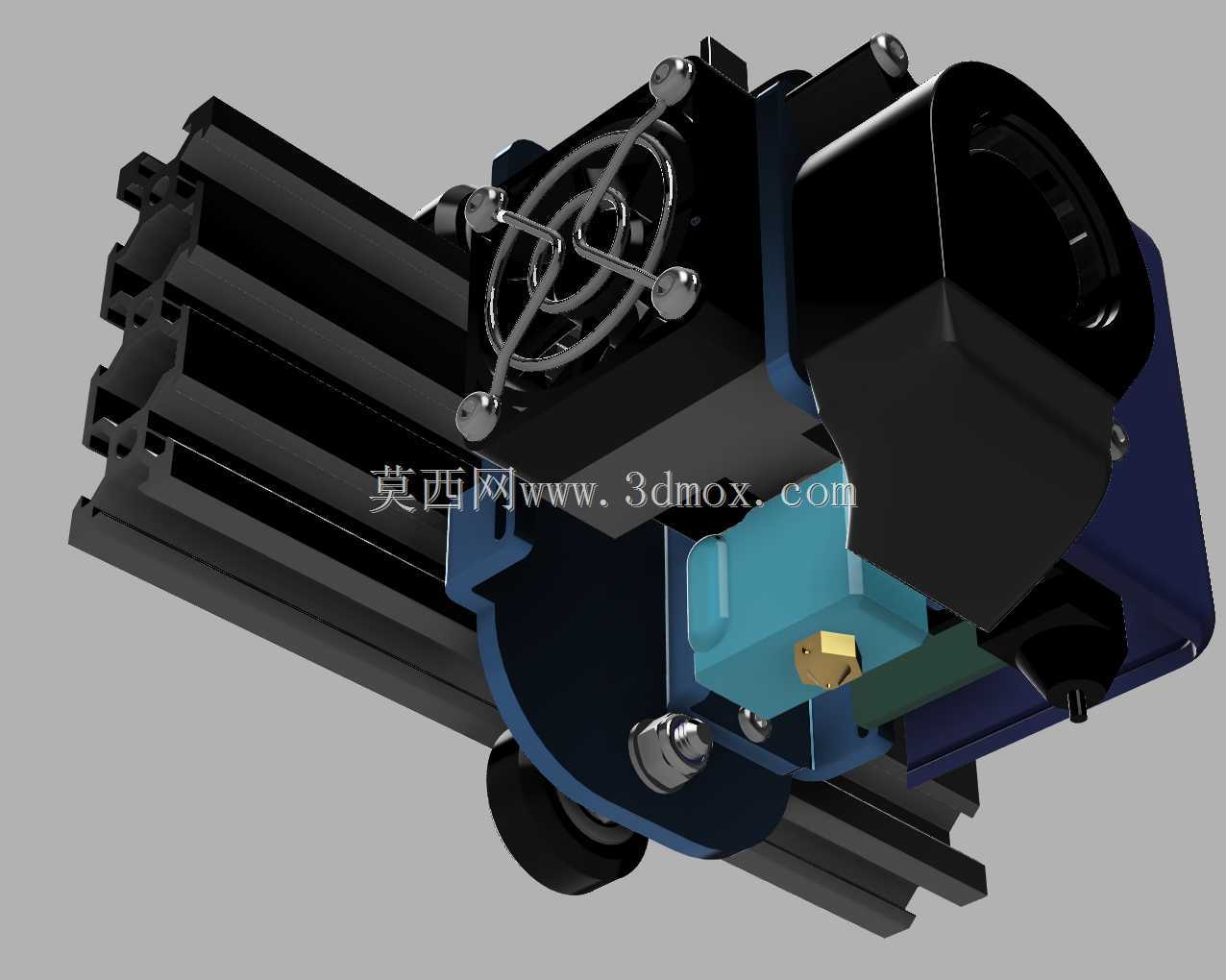

　　挤出端的滚齿齿轮做了齿形优化，齿尖深度控制在0.3mm左右，既能够保证对耗材的足够咬合力，又不会因为齿尖过深在耗材表面留下过深的压痕，造成耗材输送过程中产生碎屑堵塞喉管。BLTouch自动调平传感器的安装位直接集成在挤出主体的侧方，安装后传感器探针的位置与喷嘴中心的偏移量为固定值，固件配置时不需要反复测量偏移参数，直接套用标准偏移值即可完成调平功能的适配。双金属隔热喉管采用钛合金导热段加铝合金散热段的复合结构，相比全金属喉管能大幅降低热量向散热段的传导效率，即便打印260℃以上的高温耗材，也能保证散热段温度维持在耗材玻璃化转变温度以下，避免出现耗材软化堵头的问题。

　　整套结构的运动部件做了轻量化处理，所有非受力结构的位置都做了镂空减材设计，在保证安装基板刚性的前提下，尽可能降低运动端的总重量，X轴高速往复运动时的惯性冲击更小，打印件表面的振纹明显减少，打印精度稳定性更好。冷却风扇的安装位采用减震胶圈固定，能吸收风扇运转时产生的高频振动，避免振动传递到喷嘴位置造成打印件表面出现规律性的纹路。限位触发挡片的位置做了可调设计，可根据不同机型的X轴行程范围调整触发位置，不需要额外打印定制的挡片配件，适配性更强。
