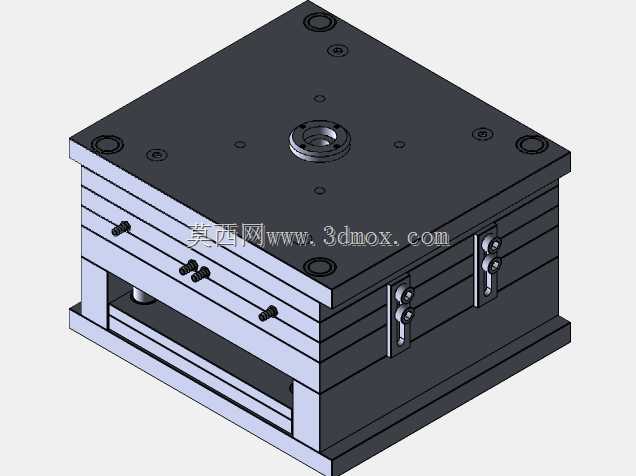

四型腔自动脱浇口三板注塑模具结构

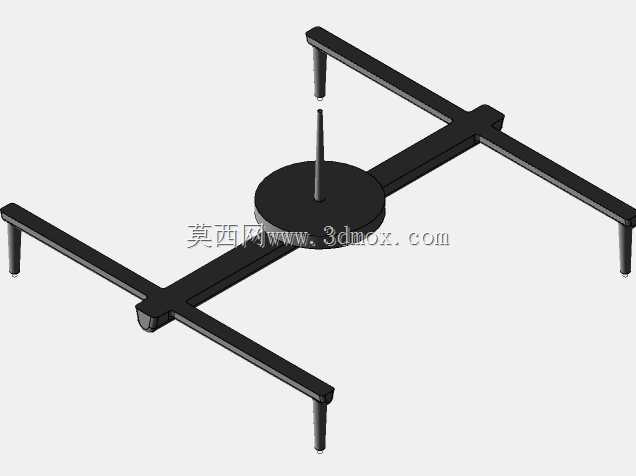

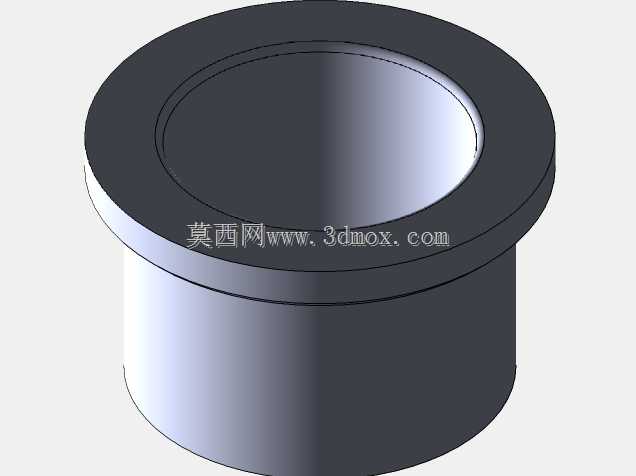

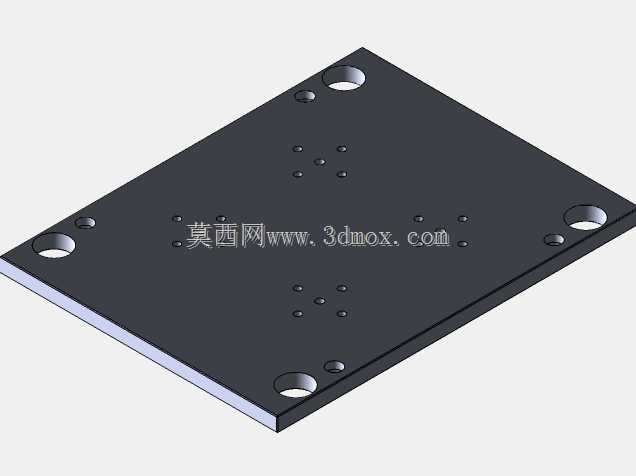

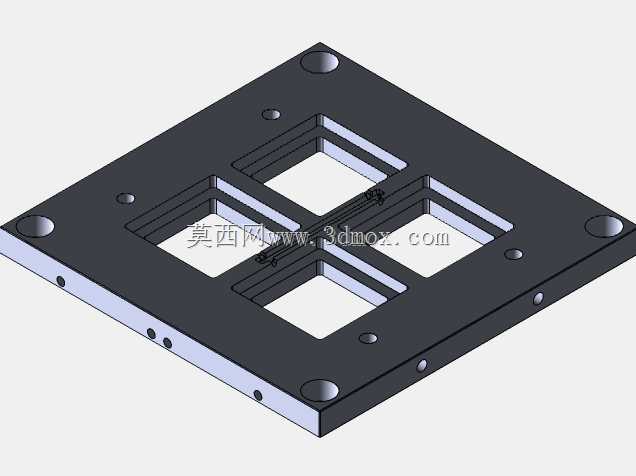

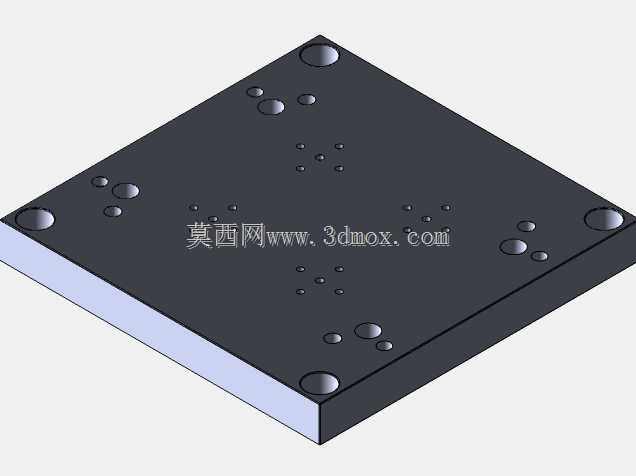

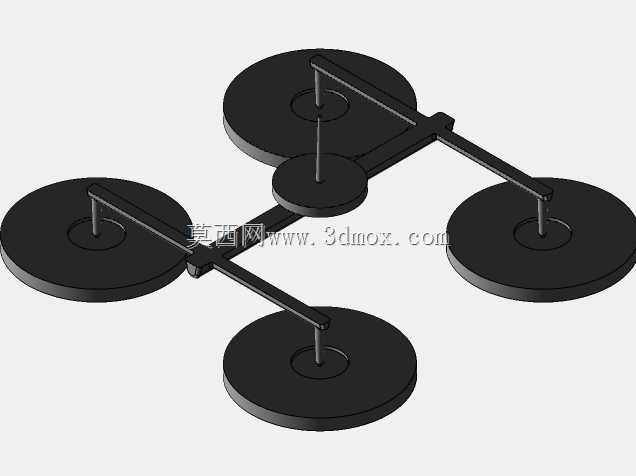

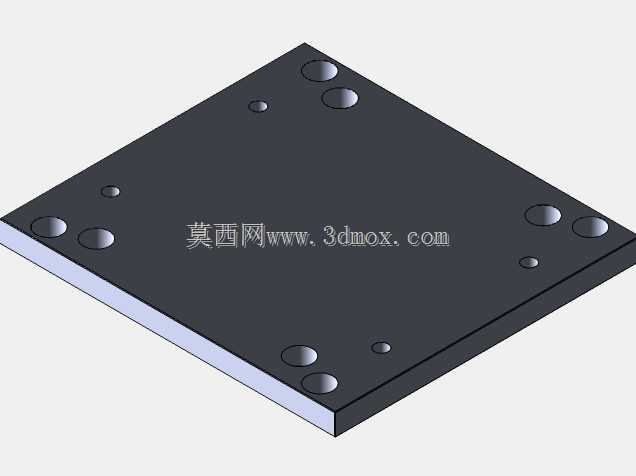

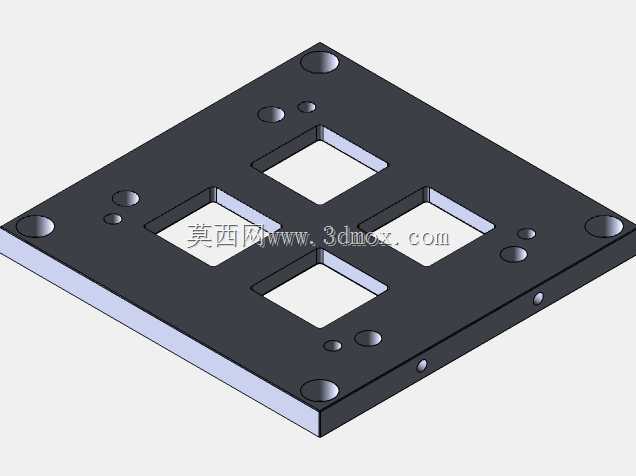

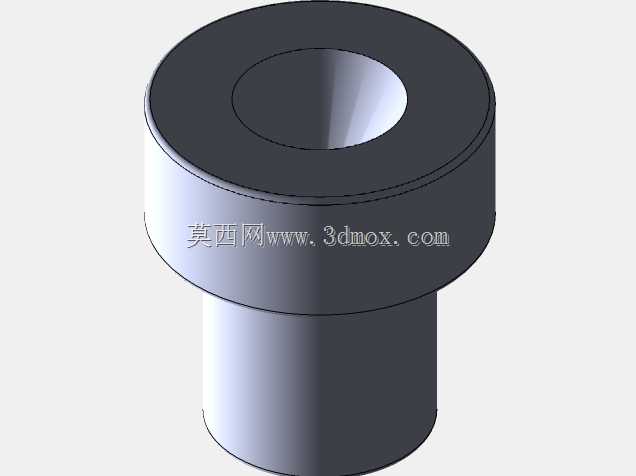

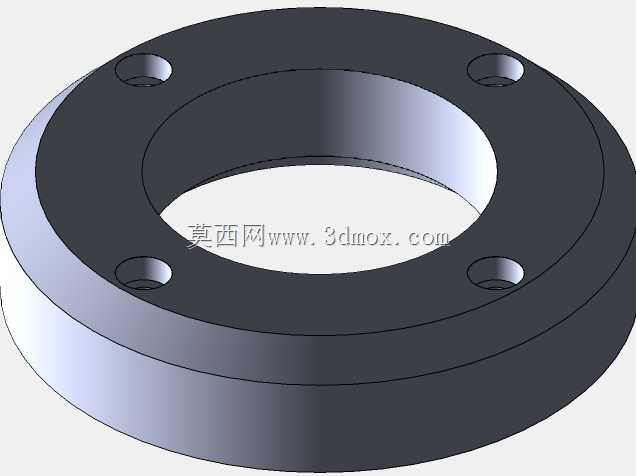

这套模具结构主要应用于中小尺寸热塑性塑料件的批量注塑生产场景，常见于消费电子外壳、精密接插件、小型日用塑料配件的成型加工环节，适配卧式注塑机的安装使用需求，能够在连续生产节拍中完成塑件与浇注系统凝料的自动分离，大幅降低人工取件、修剪浇口的工作量，适配规模化量产的车间生产节奏。从实际用途来看，这套结构针对点浇口进料的注塑工艺需求设计，点浇口截面尺寸小，浇口残留痕迹极小，能够满足外观要求较高的塑料件成型需求，同时搭配三板模的结构特性，可在开模过程中自动拉断点浇口，让浇注系统凝料与成型塑件分别从不同分型面脱出，无需人工额外修剪浇口，有效提升单模生产周期的运转效率。在功能特性上，这套模具采用4型腔排布设计，单次开模可成型四个同规格塑件，平衡式流道布局能够保证四个型腔的进料压力、充模速度保持一致，避免出现缺胶、飞边、成型密度不均的品质问题；插销式锁模结构可保证开模过程中各分型面按照预设顺序依次打开，避免出现开模动作紊乱损坏模具或拉伤塑件的问题；自动脱浇口结构搭配定模侧的脱料板设计，开模时可将流道凝料自动从浇口套与拉料杆上刮落，无需人工手动清除流道废料。设计思路上，整套结构围绕稳定量产、减少人工干预的核心目标搭建，模架采用标准三板模模架为基础，根据型腔排布调整各模板的厚度与导柱导套的配合长度，保证开模行程足够脱出流道凝料与成型塑件；冷却水路围绕型腔均匀排布，保证成型过程中模温均匀，减少塑件翘曲变形的概率；顶出结构采用均匀分布的顶针布局，顶出力作用点避开塑件外观面与薄弱结构，避免顶出过程中出现塑件顶白、顶穿的问题。从安装边界来看，整套模具的外形尺寸适配常用吨位的卧式注塑机拉杆间距，定位圈尺寸匹配注塑机定模板定位孔标准，浇口套进料口球面半径适配注塑机喷嘴尺寸，模具总厚度在注塑机允许的最小与最大模厚区间内，开模行程满足塑件与凝料的脱出距离要求，无需对注塑机进行额外改造即可直接安装上机生产，各模板之间的锁模、导向、顶出部件均做了耐磨处理，能够承受长期连续生产的磨损损耗，降低模具日常维护的频次与成本。
